Cadence装完开始菜单里几十个图标，新手盯着屏幕不知道点哪个。其实你要学PCB画板，就三个图标，按顺序开。

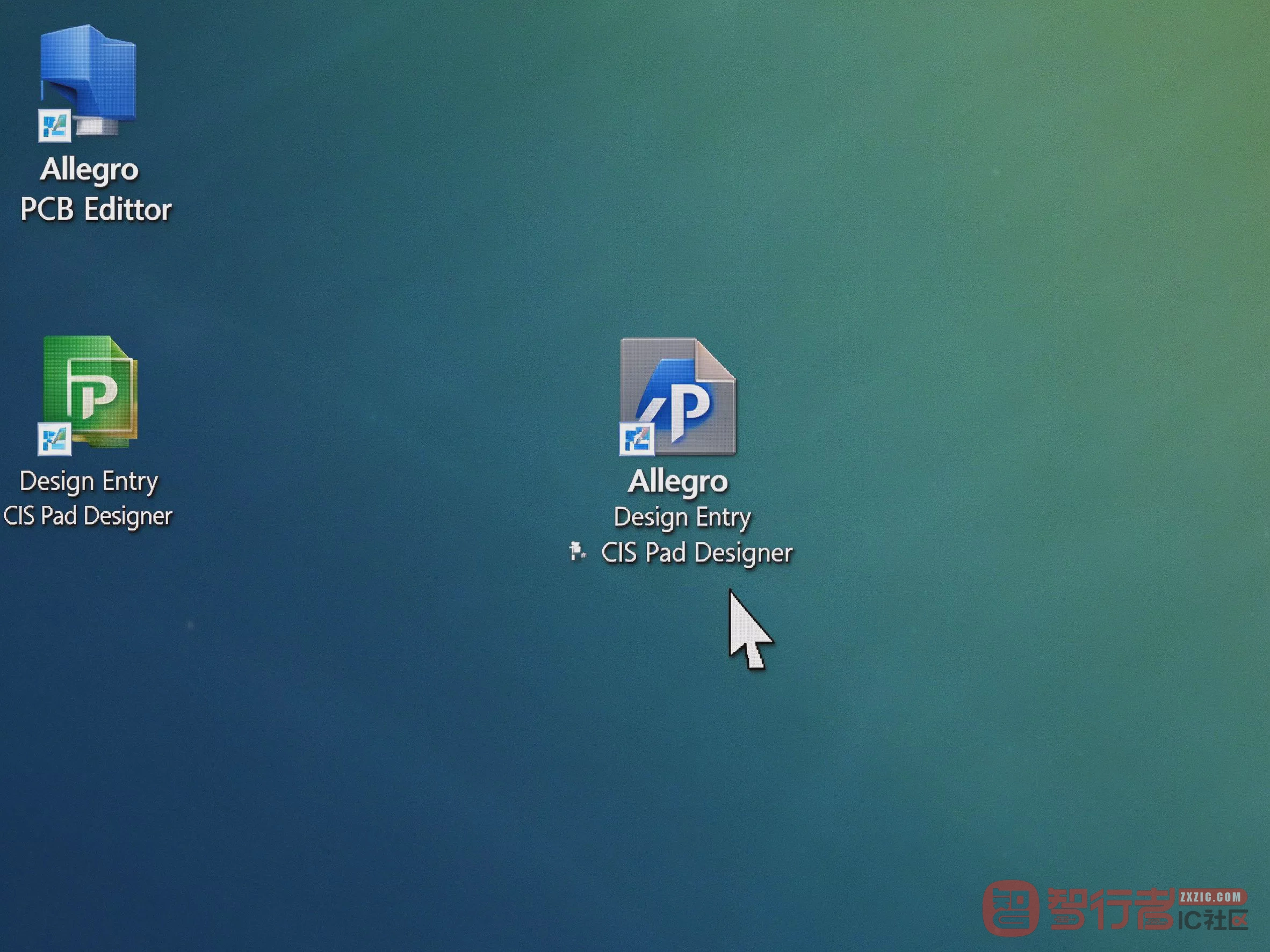

第一个开Pad Designer。这是做焊盘的小工具，先花半天把0402/0603电阻电容、SOP8这些常用封装的焊盘做一遍。别跳过这步，后面画板全靠它。
第二个开Design Entry CIS（也就是OrCAD Capture CIS）。在这里建工程、画原理图、放元件、打网络标号。把一块最简单的单片机最小系统画出来。
第三个才是Allegro PCB Editor。等你原理图网表导出来、板框画好，再进Allegro布局布线。
顺序别搞反。我见过有人第一天就打开Allegro对着黑屏发呆，不知道要先有网表。先建库→画原理图→导网表→画板，这个流程走通一遍，比看十篇教程强。
