PCB 项目发板前，最怕的不是原理图错，而是 Gerber 光绘出图这最后一哆嗦翻车。层选错了、PCB 光绘正负片参数配置错误、漏导出钻孔文件，任中一个，板子到工厂就是返工、赔板材，本来三天能出的板，硬生生拖成一周，项目成本咔咔往上涨。
这篇文章不讲理论，就按我自己出图的操作顺序，把 Allegro 光绘设置从头到尾过一遍：光绘层选择、正负片配置、基础参数、钻孔文件导出、模板保存，最后附上踩坑自查清单和报错排查方法。
一、Allegro 光绘层选择

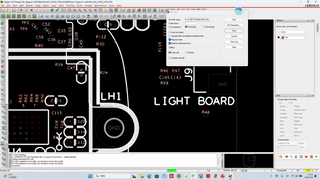

打开菜单 Manufacture > Artwork（或命令行输入 artwork），弹出 Artwork Control Form。左侧 Film Control 区域就是底片列表，右侧是当前底片要输出的 subclass 勾选区。
四层板我习惯按下面这套底片命名，一个文件一张底片，后期给工厂也好沟通：
| 底片名称 | 需要勾选的 Subclass |
|---|---|
| TOP | ETCH/TOP、PIN/TOP、VIA CLASS/TOP、OUTLINE |
| BOTTOM | ETCH/BOTTOM、PIN/BOTTOM、VIA CLASS/BOTTOM、OUTLINE |
| GND | ETCH/GND（负片）、PIN/GND、VIA CLASS/GND、OUTLINE |
| POWER | ETCH/POWER（负片）、PIN/POWER、VIA CLASS/POWER、OUTLINE |
| TOP_SOLDERMASK | PIN/TOP、VIA CLASS/TOP、BOARD GEOMETRY/SOLDERMASK_TOP、OUTLINE |
| BOTTOM_SOLDERMASK | PIN/BOTTOM、VIA CLASS/BOTTOM、BOARD GEOMETRY/SOLDERMASK_BOTTOM、OUTLINE |
| TOP_SILKSCREEN | REF DES/SILKSCREEN_TOP、BOARD GEOMETRY/SILKSCREEN_TOP、OUTLINE |
| BOTTOM_SILKSCREEN | REF DES/SILKSCREEN_BOTTOM、BOARD GEOMETRY/SILKSCREEN_BOTTOM、OUTLINE |
| DRILL_LEGEND | BOARD GEOMETRY/OUTLINE、MANUFACTURING/NCDRILL_LEGEND |
几个容易漏的点：
- 助焊层（SOLDERMASK）要不要勾 VIA CLASS，取决于过孔工艺。过孔盖油就勾上，BGA 换盘（via-in-pad）就不要勾，否则开窗后虚焊等着你。
- 每一层都带上 OUTLINE，工厂对位、拼板全靠它，别偷懒。
- 丝印层只勾 REF DES 和板框丝印，别把 ETCH 勾进去。
二、PCB 光绘正负片设置
内电层（GND、POWER）默认用负片。正片是画什么出什么，负片相反，是画的区域留空、不画的区域保留铜。内电层整层铺铜，用正片会生成巨大的铜皮文件，负片文件小、出错少。
负片设置里两个坑：
- Anti Etch 分割线：同一层要分出 3.3V、5V、GND 多块电源时，用 Anti Etch 线分割，线宽按 8~12mil 画，别画太细，出图后分割边缘容易毛刺。
- Thermal Flash：负片层的过孔和焊盘要选对 Flash Symbol，用默认的 45 度开口花焊盘即可。Flash 选错了，负片层焊盘直接消失，板子回来孔全是孤铜，电都连不上。
三、光绘基础参数设置
在 Artwork Control Form 里，每一张底片都要点进参数确认一遍：
- Device type 选 RS274X（Gerber 274X），这是当前工厂通用格式。
- Format 精度选 3:5，坐标位数留足，2:4 在高密度板上可能丢精度。
- Undefined line width 填 6mil。这个值默认是 0，不改的话凡是线宽为 0 的图形会直接报错或消失。
- 输出目录用纯英文路径，不要有中文、空格、特殊符号，Allegro 输出时目录创建不了就报错。
四、Allegro 钻孔文件导出
Gerber 只是铜箔图形，钻孔数据在另一个地方。菜单 Manufacture > NC > NC Drill，先点 Parameters：
- 单位统一用 inch，跟光绘保持一致，别一处 mil 一处 inch。
- Format 选 2:4（Excellon 格式），文件后缀 .drl。
然后依次导出三件套：
- NC Drill：主钻孔文件（.drl）。
- NC Route：铣削/异形孔文件，板上有槽孔就一定要导。
- NC Legend：钻孔符号图，就是板边那个说明各孔径符号的图，配合光绘里的 DRILL_LEGEND 底片使用。
漏了钻孔文件的后果不用我多说，工厂拿不到孔径数据，要么停工问你，要么按默认孔径钻，板子回来全是废的。
五、Allegro 光绘模板保存
每次发板都重新配一遍光绘？没必要。把所有底片、参数都配好后，在 Artwork Control Form 里 Save As Template，存成一个 .art 文件，放到团队共享盘，比如 allegro_artwork_template.art。
下次出图直接 Load Template 载入，三秒切完底片列表，所有工程师用同一套配置，层名、正负片、精度全统一，出图一致性大大提升，也省得新人乱配把板子出坏。
六、实战踩坑自查清单
- 层是不是选全了？反面（Backside）的丝印、助焊容易漏勾。
- 正负片配反了没有？内电层配成正片，大片铜皮丢失，光绘预览一眼就看出来。
- Undefined line width 从 0 改成 6mil 了没？
- 钻孔文件三件套（NC Drill / NC Route / NC Legend）导了没？
- 输出路径是不是纯英文？
- 每层都带 OUTLINE 了吗？
- SOLDERMASK 的 VIA 勾选符合工艺要求吗？
- 出完图用 CAM350 或在线 Gerber Viewer 整体预览一遍，别直接丢给工厂。
七、Allegro 光绘报错排查
出图报错别慌，常见就那几类：
- Undefined line width 报错：参数里 0 改 6mil 即可。
- 字体/Text 报错：板子上用了 Allegro 默认字体没装全，把字体改成默认的 Roman 或删掉特殊符号。
- 输出文件无法创建：输出路径带中文或权限不够，换个纯英文目录。
- DRC Errors：出图前先跑一遍 DRC，重点看 Unconnected Pins，光绘里那根没连上的线是看不出来的。
- 某层出来是空的：检查该底片的 subclass 勾选，多半是勾错层或没勾。
文字版写到这，有些细节比如负片 Flash 怎么配、模板怎么存，光看文字确实不够直观。建议配合课程配套视频，打开 Allegro 跟着一步步实操一遍，出图流程走通一次，后面就再也不会慌了。
有什么出图踩坑经验，或者视频里没看明白的地方，欢迎评论区留言交流。
