1 引言
原理图画完之后，检查与排错是保证设计正确性的关键一环。本教程基于 nn0841 工程实战，按实际操作顺序整理原理图检查中最常见的四类问题：DRC 报错如何快速定位、如何浏览全部网络筛选异常网络、管脚与走线不一致怎么修复，以及网络名修改不了的处理方法。每类问题都配有操作步骤和实战截图，可直接对照操作。
2 运行 DRC，让原理图自动标出错误
方法一：运行 DRC（Design Rules Check），并勾选“显示”选项。运行之后，原理图会在有错误的位置自动添加标识，方便快速定位到问题点，不用在整张图纸上逐段翻找。

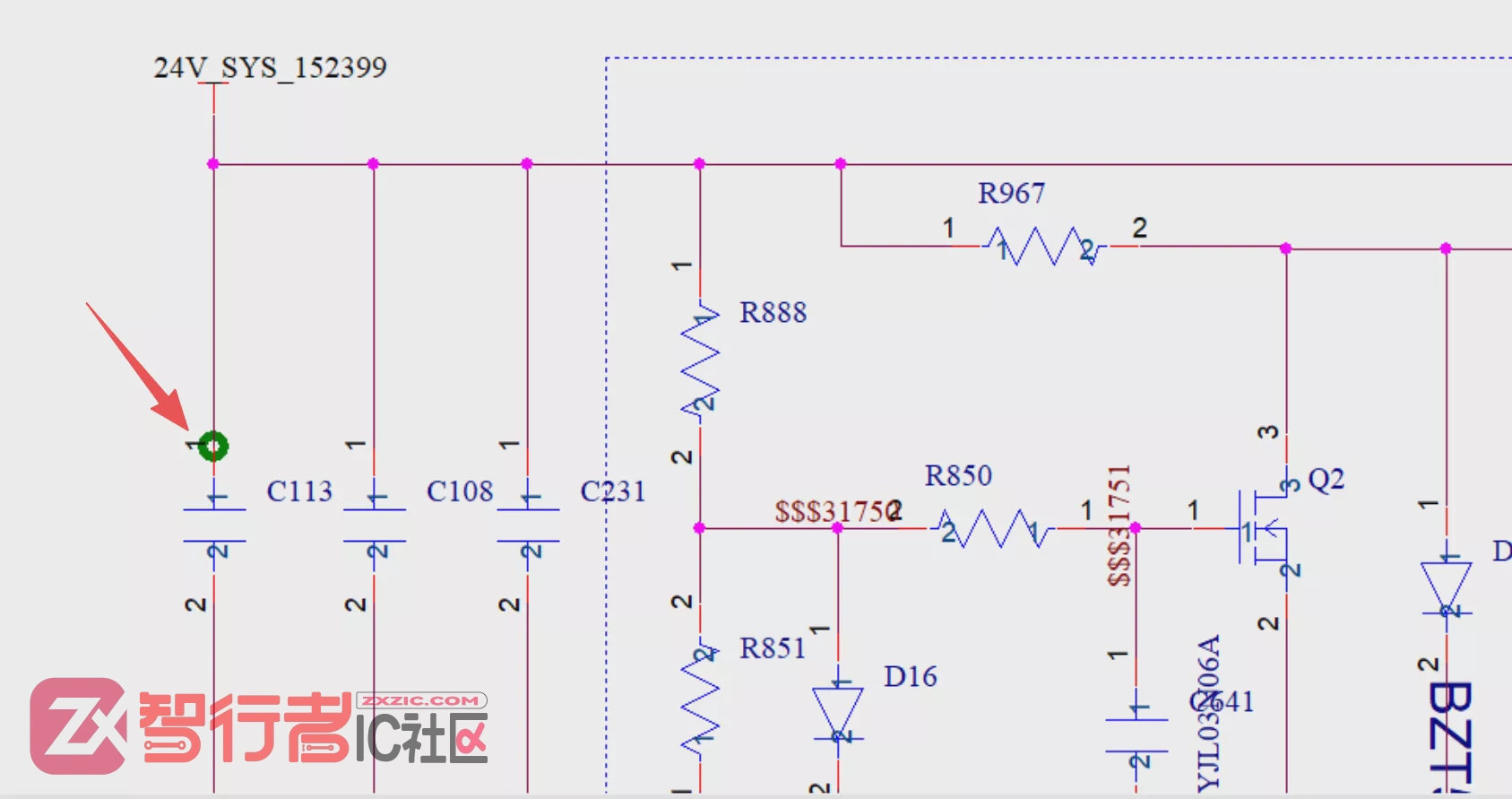

图1 DRC 后在原理图错误位置添加的标识（24V_SYS 电源电路示例）
3 通过 Browse→Nets 浏览全部网络
方法二：在工程文件（.dsn）下，依次点击菜单 Edit → Browse → Nets，直接点击 OK，即可显示当前设计中的全部网络列表。

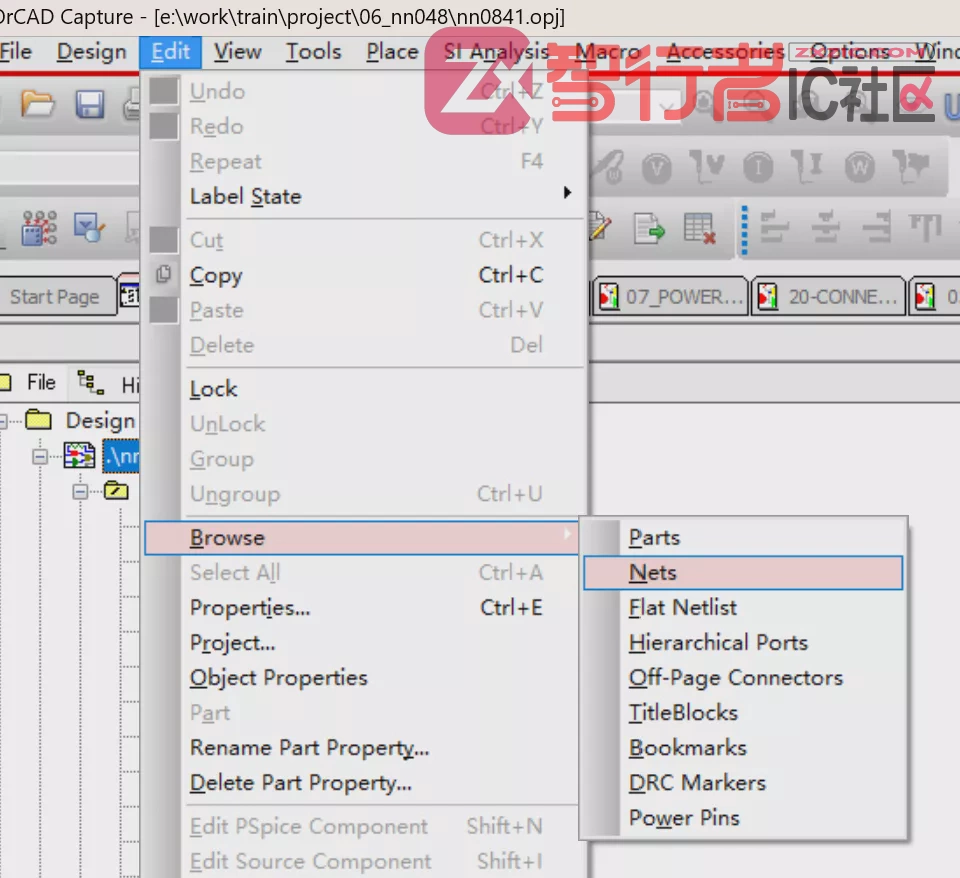

图2 Edit → Browse → Nets 菜单入口
网络列表以表格形式呈现，包含 Object ID、Net Name、Page、Schematic 等列。在此页面双击 page 或 net，网络会整体按照顺序排列。当出现 ID 和 Net 名字不一样的情况时，这条网络就是我们需要重点检查、修改的网络。

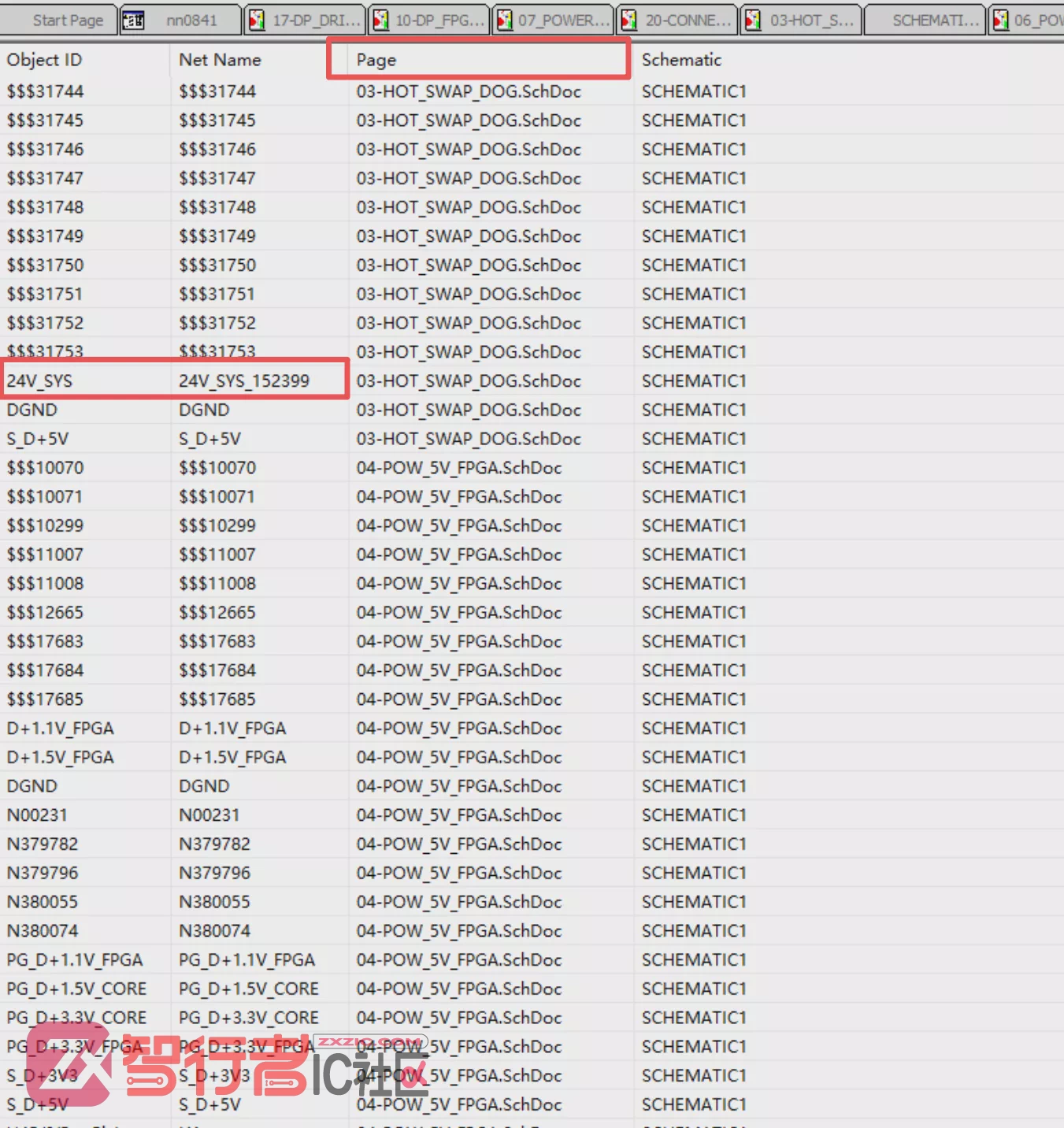

图3 网络浏览窗口：ID 与 Net 名不一致的网络（红色框标注）需要检查修改
4 定位并修复管脚不一致问题
方法三：查找定位管脚不一致问题。在网络列表中直接双击不一致的网络，即可定位到原理图中对应的位置，根据显示的网络名进行调整。

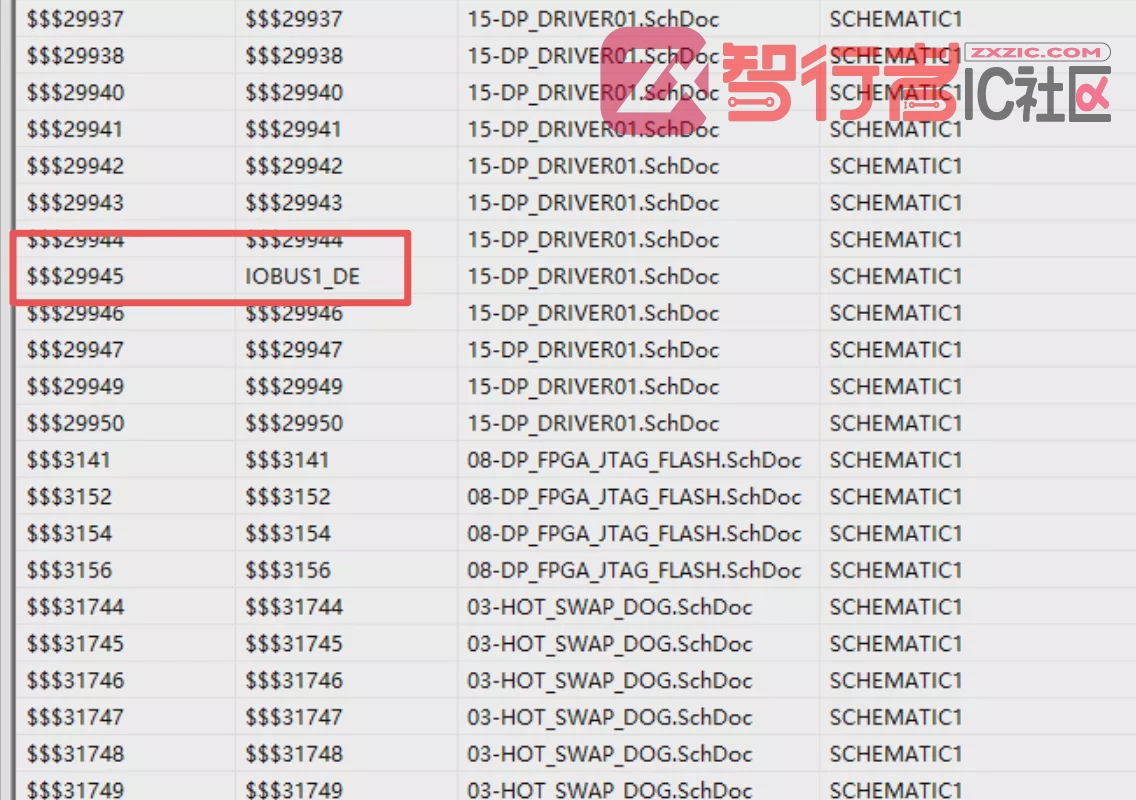

图4 网络浏览窗口：管脚不一致网络（IOBUS1_DE，红色框标注）
本工程遇到的一个典型情况：某位置网络本应该是一串数字（网络编号），但实际却和 DE 网络连上了。处理办法是删除这段走线，重新连接。

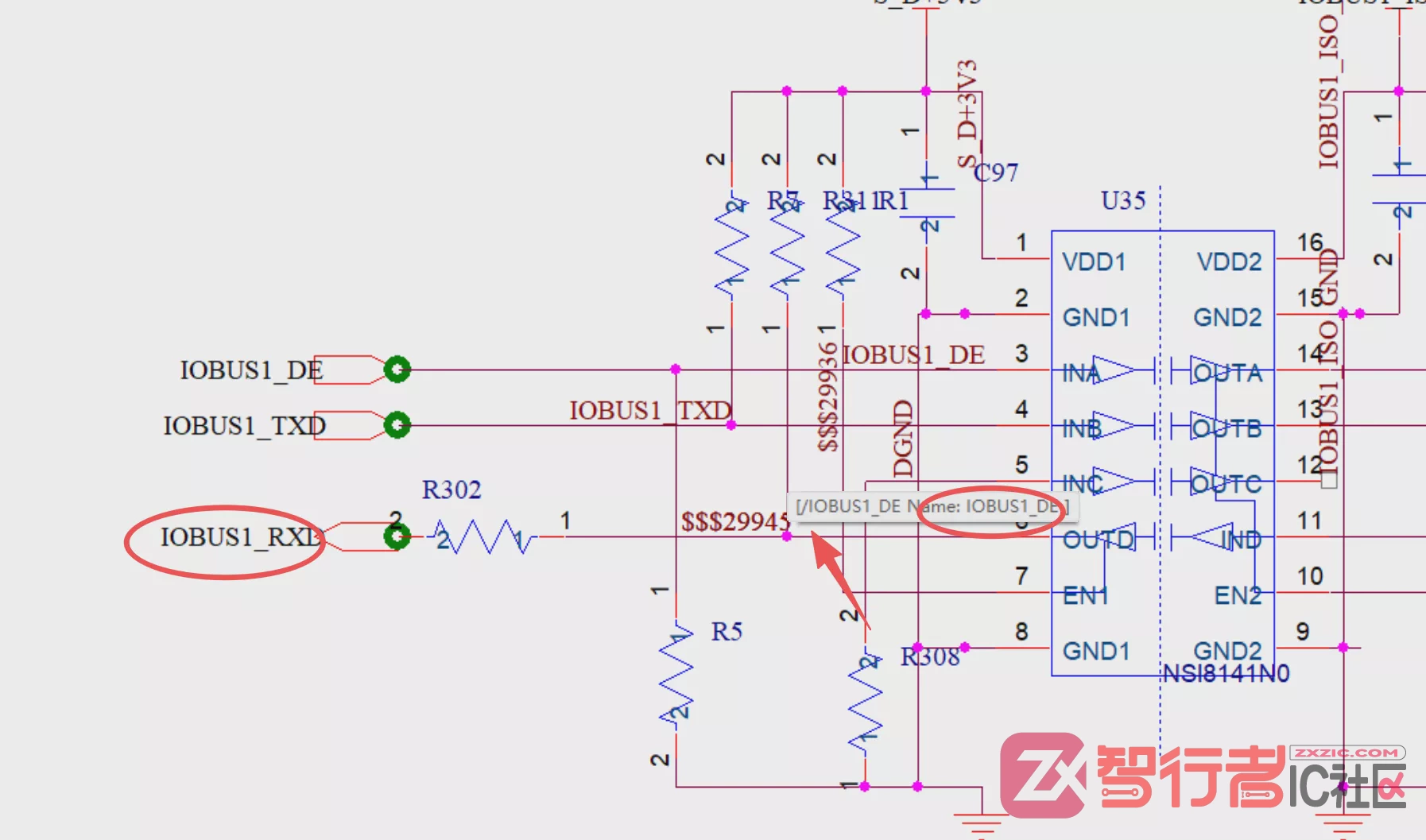

图5 走线连接错误示例：NSI8141N0 隔离电路中的 IOBUS1_DE 网络
5 网络名修改不了：用连页符接起同名单网络
方法四：网络名修改不了。出现这个现象的原因通常是：实际存在着两段互相独立、名字都是 24V_SYS 的网络，因为两页之间没有 off-page connector（连页符）把它们“接起来”，所以 Capture 默认它们是两条不同的网络，会在网络名后面自动加上 _XXXXX 的数字后缀以示区分。

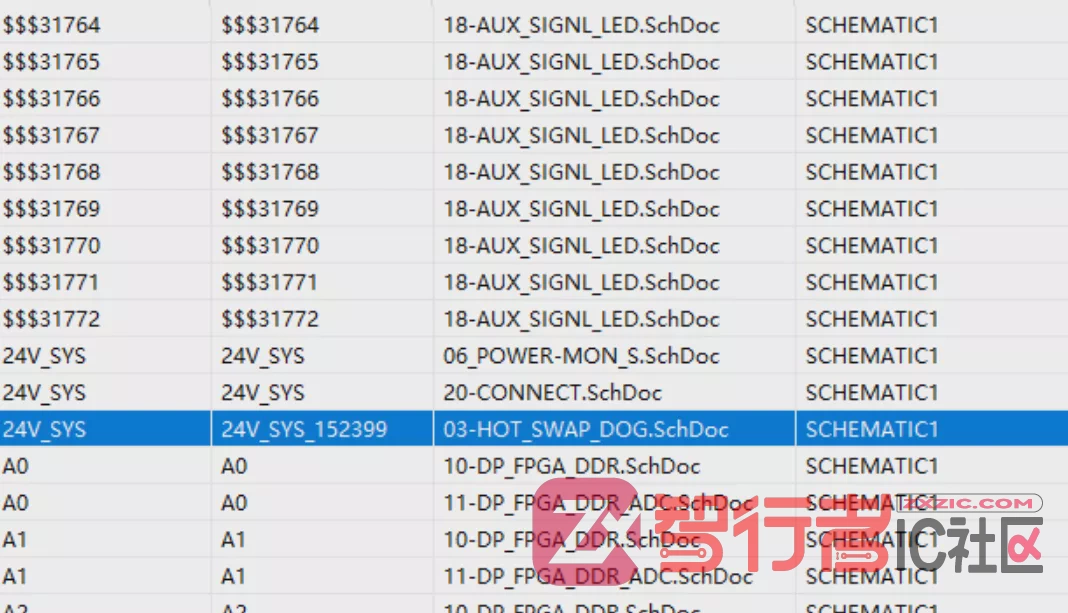

图6 网络列表中多段独立的 24V_SYS 网络，其中一段带数字后缀（蓝色高亮）
解决办法：把原有网络标识删除，添加连页符。任意一种连页符都可以，只是显示问题；加入之后，再双击修改成想要的网络名即可。

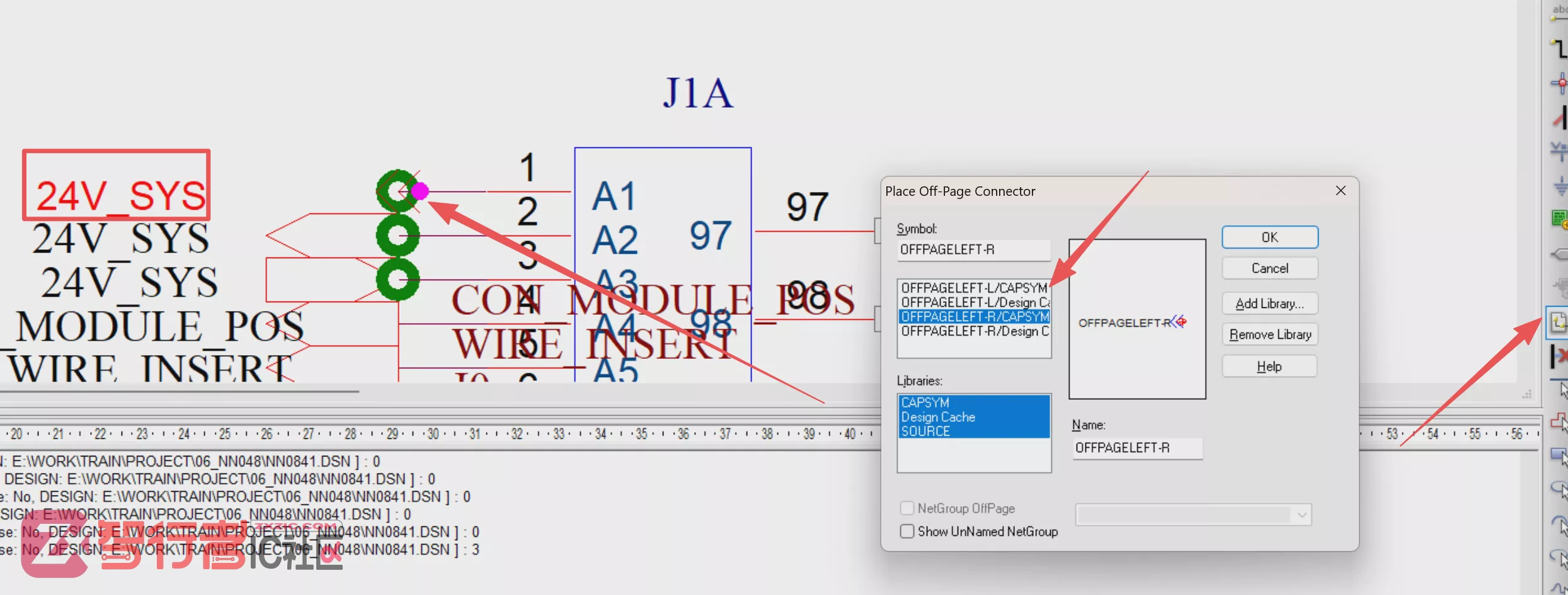

图7 Place Off-Page Connector（放置连页符）对话框
6 小结
原理图检查排错时，可以按以下顺序走：先用 DRC 自动标出错误位置，再通过 Browse→Nets 浏览全部网络、找出 ID 与 Net 名不一致的异常网络；遇到管脚或走线连错的情况，直接双击定位并删除走线重新连接；如果网络名修改不了，多半是缺少连页符导致同名单网络被拆成两条，删掉原网络标识、加上连页符即可解决。
