针对 BGA 芯片设计难点，系统讲解 BGA 扇出布线策略、差分阻抗匹配计算、PCB 生产 DFM 工艺规范。

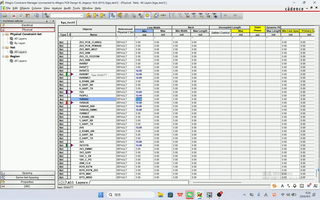

剖析 BGA 过孔、布线、阻抗、量产工艺常见问题，基于 Cadence Allegro 实操演示，帮助硬件工程师规避设计陷阱，输出可直接投产的高速 PCB。
做PCB设计这些年，我见过太多工程师在BGA面前栽跟头。要么是扇出走线乱成一团，要么是过孔间距违反工艺规则，等到板厂反馈回来，才发现问题一堆。说实话，BGA设计确实是个硬骨头，但它也是有章可循的。今天我就结合自己多年的设计经验，跟大家聊聊这套系统化的BGA专项视频课，看看它是怎么帮你把BGA设计这件事彻底搞明白的。
为什么BGA设计这么难？
BGA封装引脚密、间距小，走线空间极其有限。很多新手拿到BGA芯片，第一反应就是“这怎么走线？”其实，BGA设计最核心的难点在于扇出和布线策略。扇出做不好，后面的布线就是死路一条。而扇出又涉及到过孔类型、焊盘尺寸、线宽线距等一系列参数的权衡。这些不是靠记几个快捷键就能解决的，需要理解背后的设计逻辑和工艺约束。
这套课程是怎么安排的？
课程从最基础的BGA封装认知开始，一步步带你走进BGA设计的全流程。整个课程体系分三个阶段：
第一阶段：基础认知与准备
这一部分主要解决“是什么”的问题。你会学到BGA封装的分类、引脚定义、常规参数识别，比如焊盘直径、引脚间距、球径这些关键参数怎么看。还会教你如何根据数据手册提取有效信息，为后续设计打下基础。这部分内容虽然基础，但非常重要，很多工程师就是因为前期参数没搞对，后面返工无数次。
第二阶段：核心技能实战

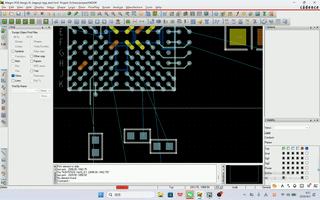

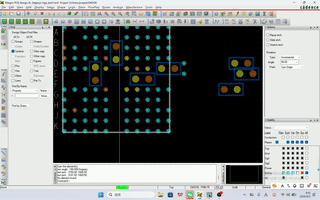

这是课程的重头戏，重点讲解扇出设计、过孔规范、间距标准、疏密区域布线技巧。我会通过实际案例，演示不同间距BGA（如0.8mm、0.65mm、0.5mm甚至更小间距）的扇出方法。你会学到如何选择过孔类型（通孔、盲埋孔）、如何设置过孔到焊盘的间距、如何规划电源地引脚的去耦电容位置。这些内容都是量产级设计必须掌握的硬功夫。
第三阶段：高阶设计与DFM优化
当你掌握了基本布线技能后，课程会带你深入BGA差分线、电源走线、地平面分割、散热优化、阻焊开窗、阻抗匹配等高阶知识点。更重要的是，我会结合DFM（可制造性设计）原则，讲解BGA常见生产问题（虚焊、连锡、空洞、返修不良）的设计规避方案。这些内容直接关系到你的设计能不能顺利量产，是进阶高手的必修课。
课程特色：三位一体教学
这套课程最大的特点是“设计逻辑+软件实操+量产工艺”三位一体。我不仅教你怎么画，更会告诉你为什么这么画，工厂是怎么生产的，如何规避量产风险。全程用真实工程案例演示，步骤清晰，零基础也能跟着做。比如，在讲扇出的时候，我会对比错误和正确的扇出方式，让你直观看到问题所在。
适合哪些人学？
如果你属于以下人群，这套课程会很适合你：
- PCB设计零基础学员，想系统入门BGA设计
- 电子相关专业在校生，希望提升实践能力
- 转行PCB设计的从业者，需要快速上手
- 在职工程师，想提升高阶布局布线能力
- 兼职接单设计师，需要掌握量产级设计规范
课程支持永久回看，你可以反复学习，直到完全掌握。学完这套课程，你将能独立完成各类大小BGA芯片的量产级PCB设计，适配消费电子、工控、嵌入式、通信等主流项目场景。
学习收获
通过系统学习，你将熟练掌握全类型BGA封装设计方法，吃透行业通用工艺规范，彻底解决BGA设计中的各类疑难问题。更重要的是，你会具备量产级BGA布线和DFM优化能力，全方位提升PCB设计核心竞争力，满足求职、就业、接单、项目进阶的全部需求。
BGA设计不是玄学，它是有方法论的。这套课程就是帮你把方法论变成自己的技能。如果你正在为BGA设计头疼，不妨试试这套课程，相信会给你带来不一样的收获。
