刚入行那会做 HDMI 接口，差分对死活加不上，Constraint Manager 里怎么找都不对，翻了半天才搞明白其实就两个入口。今天把这两种方法都写下来，省得你们再绕弯子。
方法一：直接在 PCB 界面指派
这个最直观，板子上看着两根线哪对是差分对，直接选中就给它标上。

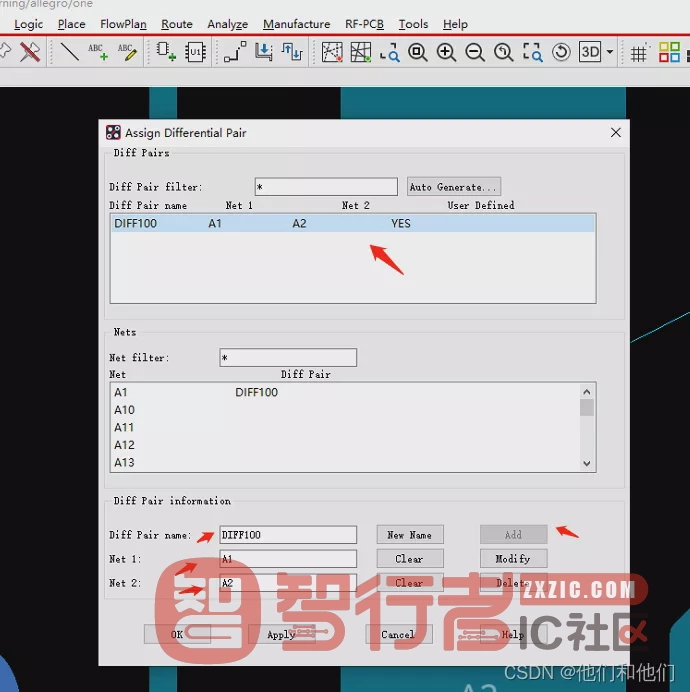

打开 Allegro PCB Editor，顶部菜单找 Logic → Assign Differential Pair。点完之后按提示依次选中这一对网络就行。操作完别着急关，去 Constraint Manager 里确认一眼——看看差分对是不是真的建上了，有时候选网选错了自己都不知道。
我当初就是选网的时候手滑点成旁边另一根了，结果规则全跑到错误的网络上，等 DRC 报一堆线宽不对才发现。所以加完一定去规则管理器里瞅一眼，花不了两秒。
方法二：从规则管理器里建
板子大了、网络多了之后，在 PCB 界面上一根根点太慢，直接在 Constraint Manager 里批量搞效率更高。

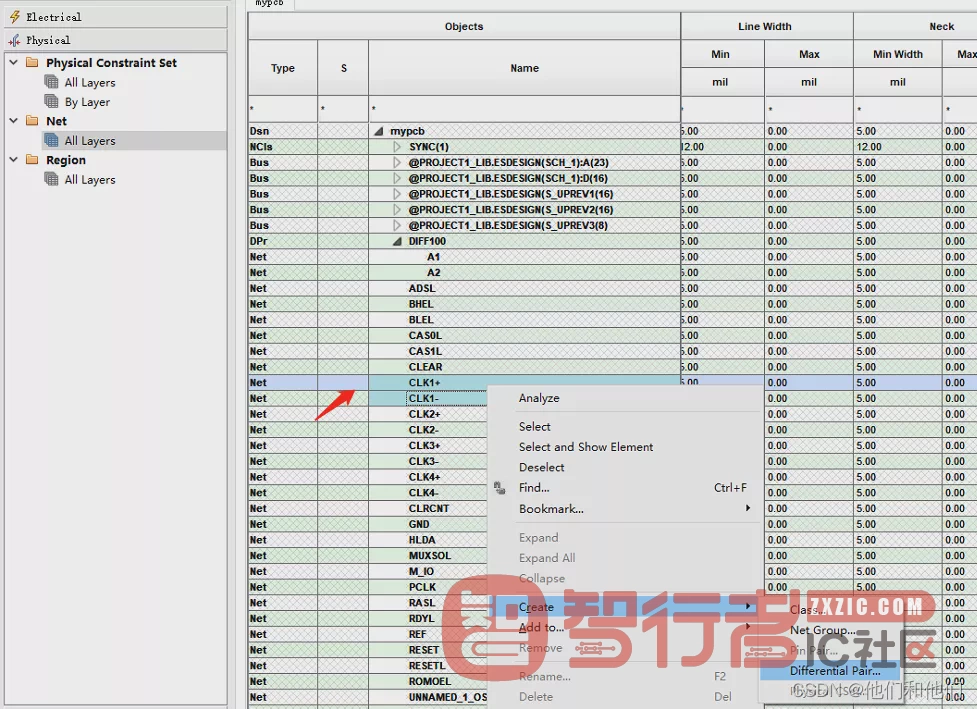

打开规则管理器，走 Physical → Net → All Layers 这条路径，在网络列表里找到你要建差分对的那两个网络，按住 Ctrl 一起选中，右键，菜单里就有创建差分对的选项。
这里有个细节要注意：选中网络的时候别只点一个，必须两个一起选，右键菜单才会出来差分对相关的选项。我第一次用的时候就因为只选了一根线，右键翻来翻去找不到选项，还以为软件坏了。
加完之后干啥
差分对建好了不等于完事了。你得回去检查线宽、线距规则是不是配对了层，USB、ETH、HDMI 这些高速接口对差分对的要求都不一样。特别是做多层板的时候，内层和外层的参考平面不同，阻抗也会跟着变。我习惯建完差分对顺手跑一遍 DRC，确认没有规则冲突再继续布线。
另外提醒一句，差分对网络名最好在原理图阶段就用 _P / _N 或者 _+ / _- 这种命名规范。Allegro 能自动识别命名规则去配对，比你手动一根一根选省事太多。板子上几十上百对差分对的时候，命名规范就是你的救命稻草。
