在PCB设计流程中，Artwork（光绘文件）的输出是连接设计与制造的关键环节。很多工程师在完成布局布线后，往往急于导出文件，却忽略了输出前的检查与参数设置，导致后续制板出现各种问题。本文从工程师的实操角度，系统梳理Artwork输出的标准流程、关键参数以及常见陷阱，帮助你一次性生成高质量的生产文件。
一、输出前的准备工作

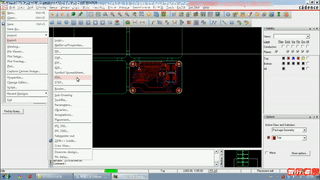

在点击File-Export-Gerber之前，先花几分钟完成以下检查，能避免大部分返工。
1. 数据库完整性检查
运行Design Rule Check（DRC），确保没有未解决的错误。重点关注开路、短路、间距违规和未连接的引脚。DRC清零是输出Artwork的基本前提，不要带着已知错误进入制造环节。
2. 层叠结构与阻抗确认
确认PCB层叠顺序、介质厚度和铜厚与设计一致，特别是对于高速信号或差分对，阻抗计算是否与板厂提供的叠构匹配。如有偏差，需提前与板厂沟通调整。

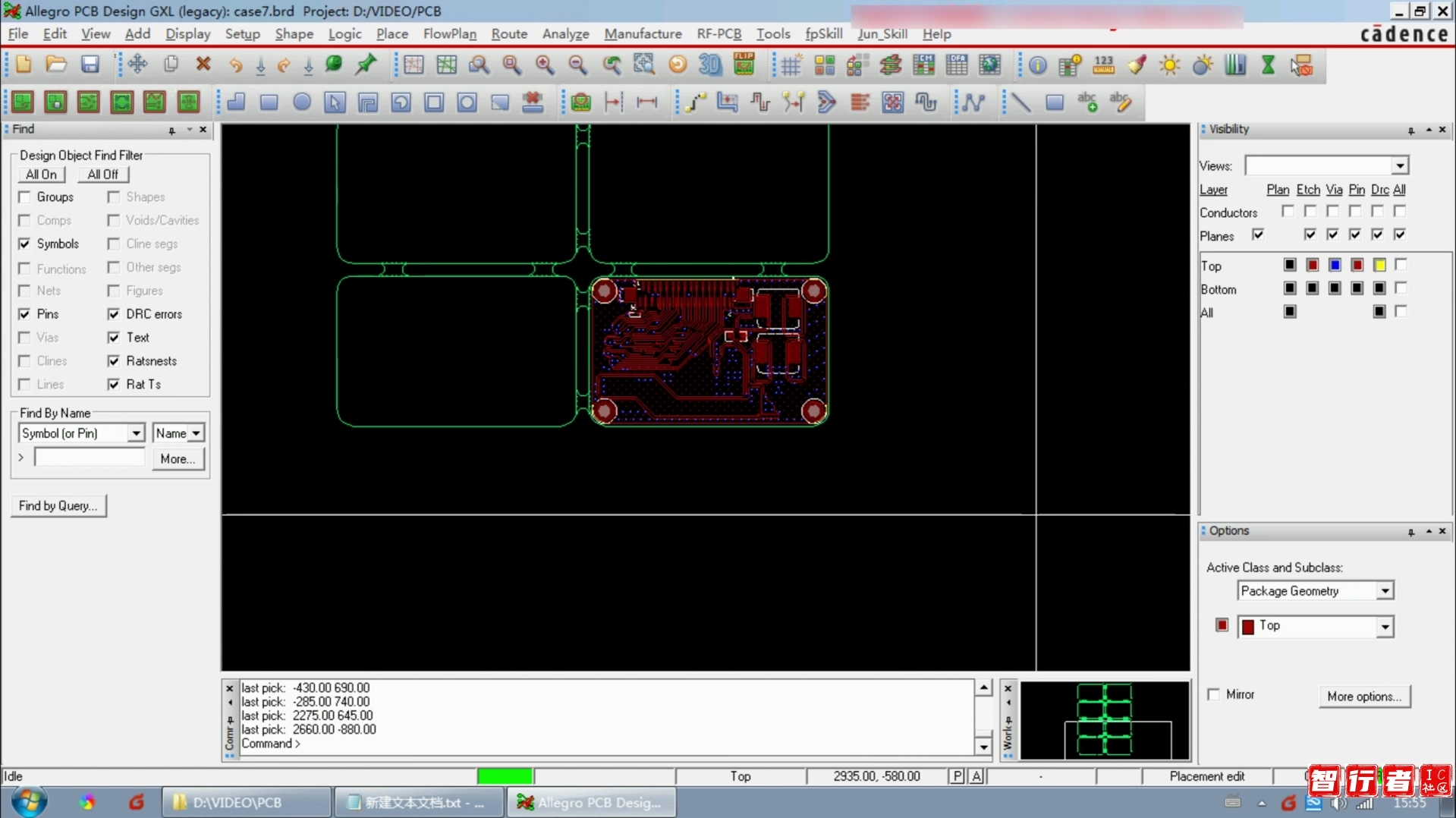

3. 原点与单位设置
统一使用公制单位（mm）或英制单位（mil），并在输出前将原点设置在板框左下角或工艺边角。避免使用默认原点导致的光绘坐标偏移，影响后续钻孔对位。
二、Artwork输出参数设置要点

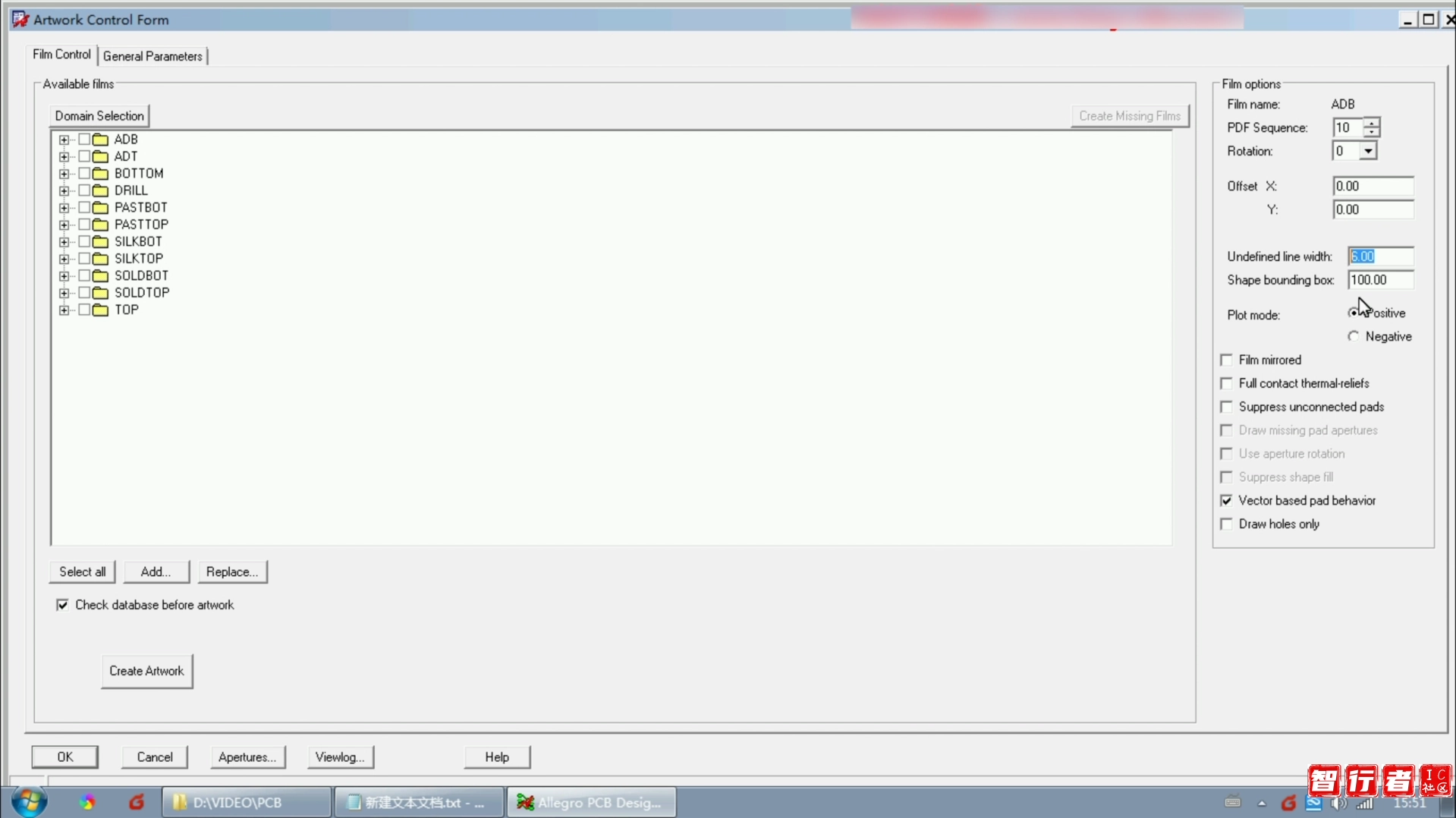

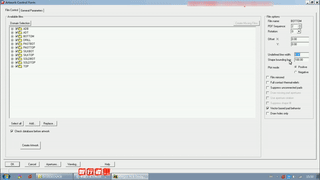

以Cadence Allegro为例，Artwork Control Form中的每一项设置都直接影响生产质量。

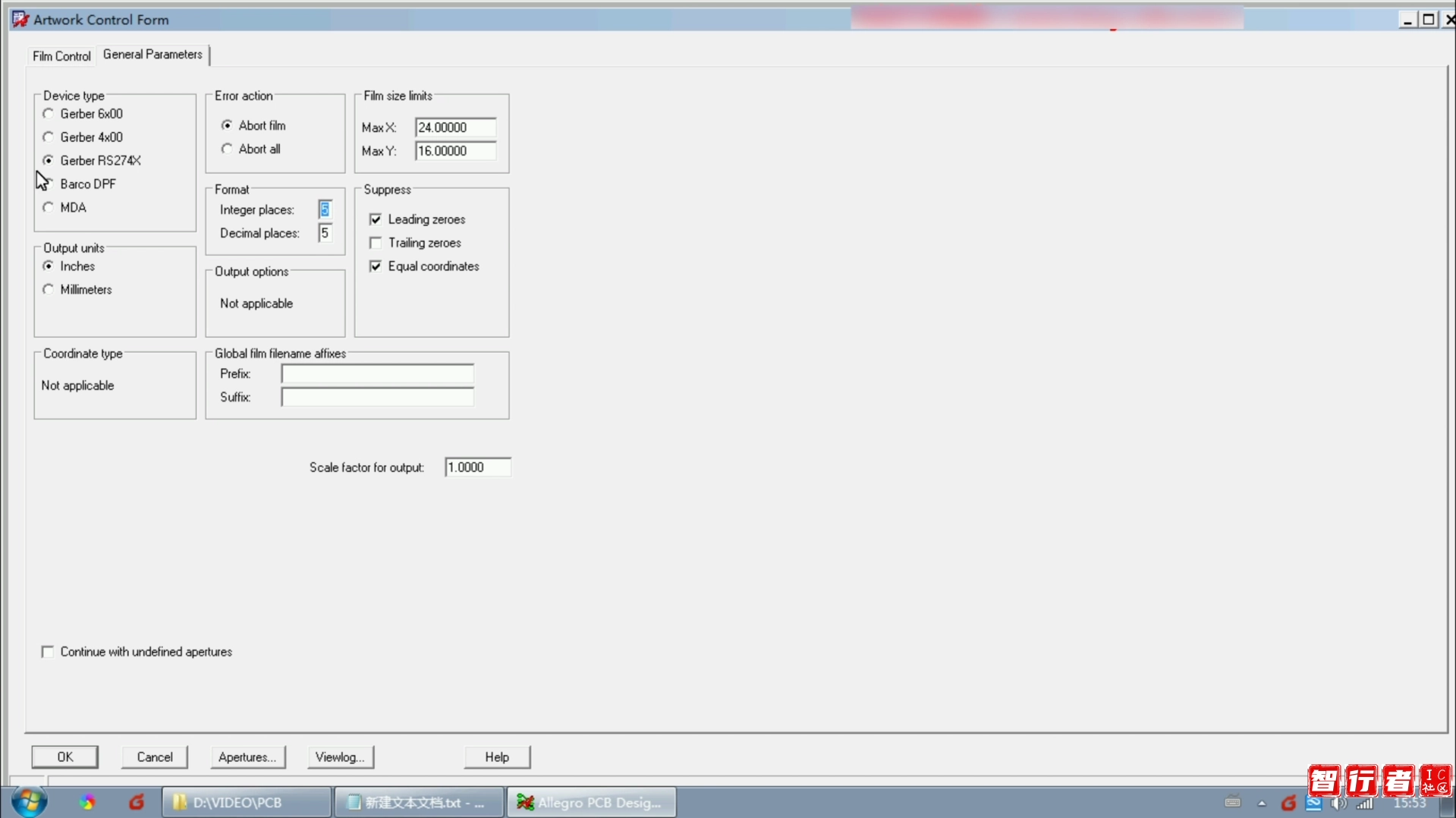

1. 文件格式与精度
推荐使用RS-274X格式，它内嵌了光圈定义，无需单独提供D-code文件。精度设置为5:5或更高（如6:6），确保坐标和尺寸的准确性，避免因舍入误差导致的焊盘偏移。

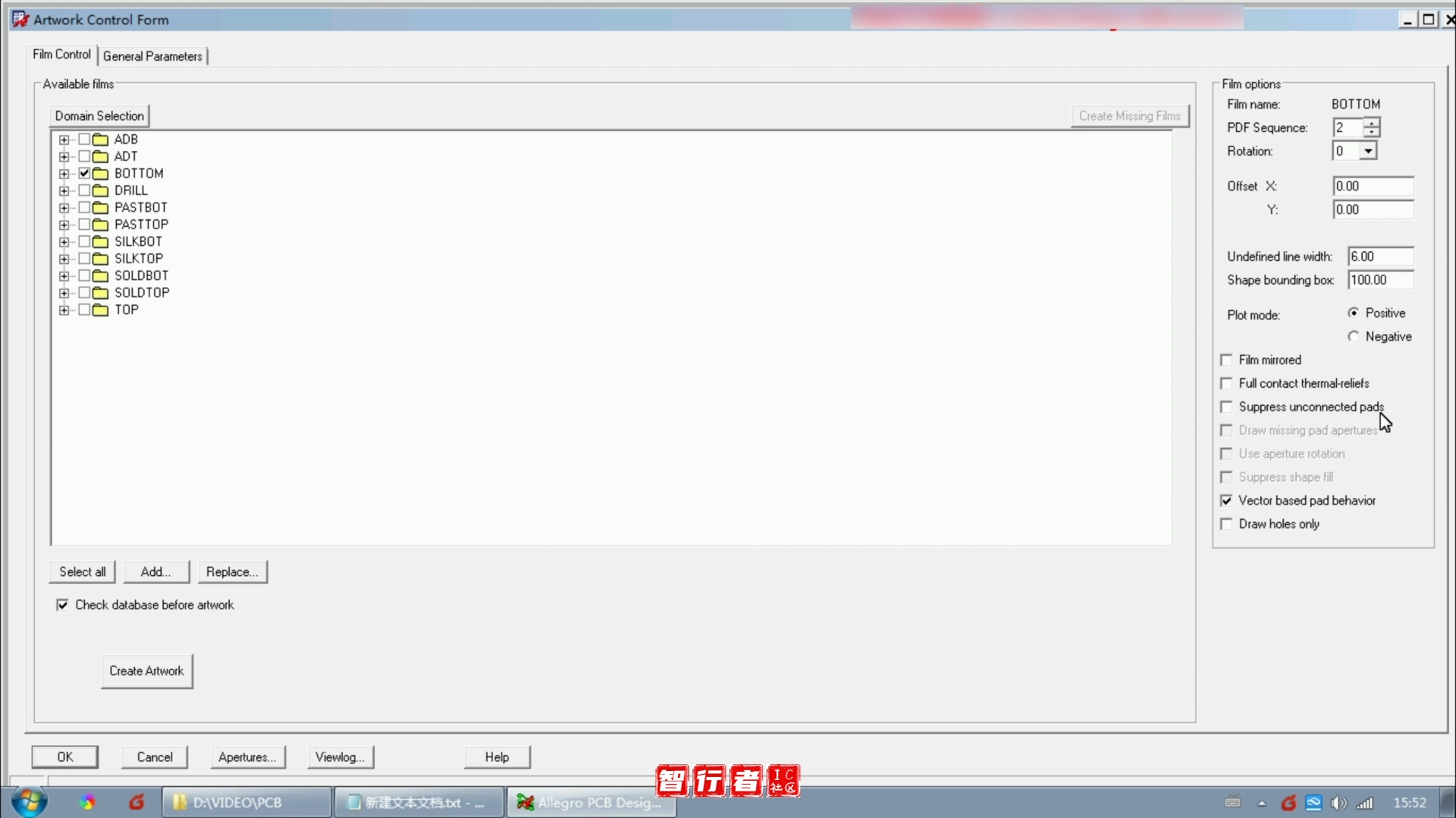

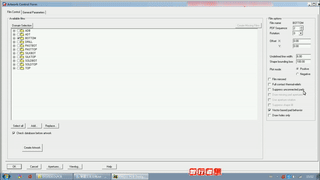

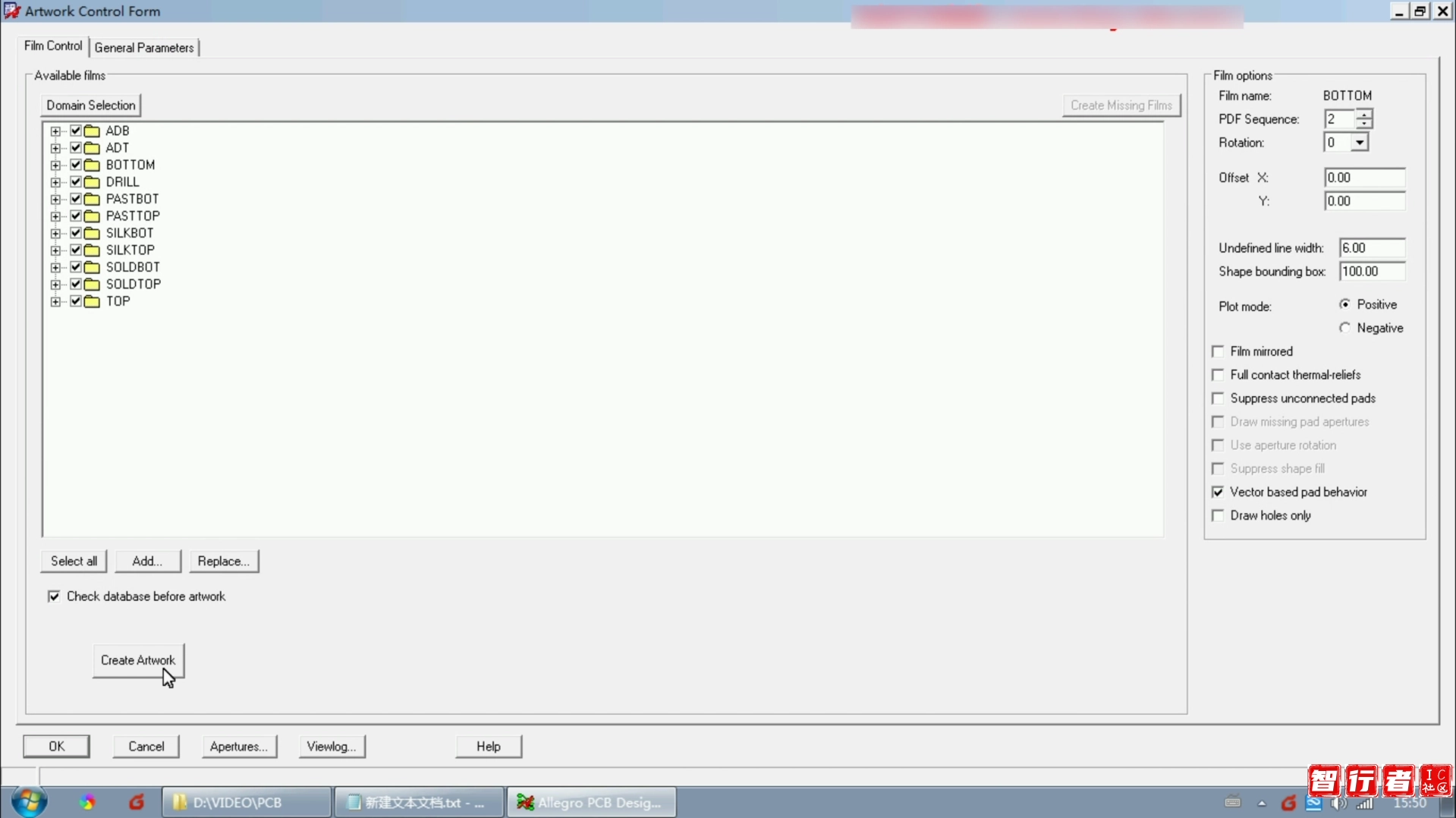

2. 层映射与极性
在Layer Selection中，必须将所有的信号层、电源层、丝印层、阻焊层和助焊层正确映射。注意正片（Positive）与负片（Negative）的区分：内电层通常使用负片输出，而信号层使用正片。混淆极性会导致铜皮大面积缺失或短路。
3. 钻孔文件与光圈
钻孔文件（NC Drill）需与Artwork分开输出，但必须保持相同的原点和单位。同时生成钻孔符号图（Drill Legend）和钻孔统计表，便于板厂核对。对于埋盲孔，还需输出对应的钻孔层对文件。
4. 光绘文件的命名规范
采用清晰、有规律的文件名，例如“板名_层名_版本号.GTL”。避免使用默认的art_1、art_2等无意义名称，方便板厂和后续版本管理。
三、常见问题与规避策略
1. 焊盘与过孔丢失
检查热风焊盘（Thermal Relief）和花焊盘（Flower Pad）的设置，确保连接内电层的过孔和焊盘有足够的散热通道。若使用实心连接，需确认板厂工艺是否支持，防止焊接时散热过快导致虚焊。
2. 丝印重叠与字符过小
丝印层文字高度建议不小于0.8mm，线宽不小于0.15mm，避免因制造偏差导致字符模糊。同时检查丝印是否覆盖在焊盘或过孔上，必要时进行位置调整或移除。
3. 阻焊桥与绿油桥
对于细间距引脚（如0.5mm以下BGA），需确认阻焊桥宽度是否满足板厂最小工艺要求。若无法保证，可考虑开窗设计，但需评估焊接桥连风险。
4. 板边与工艺边
确保Artwork中包含完整的板框（Board Outline）和工艺边（Tooling Bar），并预留V-cut或邮票孔位置。板框线条应闭合且无重叠，否则板厂无法正确成型。
四、输出后的验证
生成Gerber文件后，不要急于发送，用CAM350或Altium Designer等工具进行回读检查。核对以下内容：
- 各层是否与设计一致，特别是内电层分割是否正确。
- 钻孔文件与焊盘位置是否对齐，孔径是否匹配。
- 光绘文件是否包含完整的板框和定位孔。
有条件的话，可以导入3D模型进行可视化对比，或使用DFM软件（如DFMNow）进行制造可行性分析，提前发现可制造性问题。
五、与板厂的沟通要点
发送文件时，附上一份详细的说明文档，包括层叠结构、材料要求、表面处理工艺（如沉金、OSP）、阻焊颜色等。明确阻抗要求并指定测试方法（如TDR）。对于特殊设计（如半孔、阶梯板），需提前确认板厂能力。
Artwork输出看似简单，实则细节繁多。遵循以上流程和注意事项，能显著降低制板风险，提高一次成功率。建议工程师建立自己的检查清单，每次输出前逐项核对，形成习惯。
