AD的BOM怎么按页导出？Bill of Materials勾DocumentName

多页原理图出 BOM，默认所有页混在一起，分不清哪个元件在哪个图。勾上 DocumentName 就能按页分开。

操作步骤

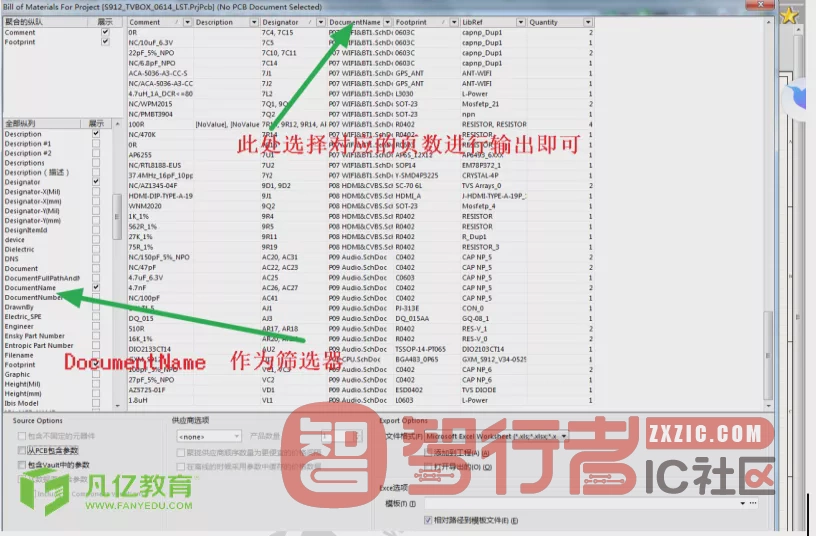

打开原理图，菜单 报告→Bill of Materials 进去。在显示列那里找到 DocumentName，勾上。导出的 BOM 每一行就带了所在原理图页名，分页一目了然。

为什么要按页

多人协作或分页原理图，贴片厂和自己核对时能快速定位元件在哪页，不用满图纸找。导出后按 DocumentName 排序更清楚。

踩坑记录

• 坑1：没勾DocumentName，BOM只有位号值，查元件得翻整本原理图。
• 坑2：多页原理图页名没规范命名，BOM里显示一串路径，页名改清楚。
• 坑3：导出前没刷新BOM，新加的元件没进去，重新生成一次。
