高速板PinDelay怎么加？500MHz以上引脚延迟设置

做超过 500MHz 的高速设计，连接介质、走线都会给信号带来延迟，这就是引脚延迟（Pin Delay）。不同器件封装的延迟不一样，不考虑 Pin 信息，等长就白做了。

为什么要加 PinDelay

哪怕两个器件从设计和 PCB 角度完全兼容，封装带来的延迟也不同，做 xSignals 等长时必须把这个算进去，否则等长模型对不齐。

两步添加

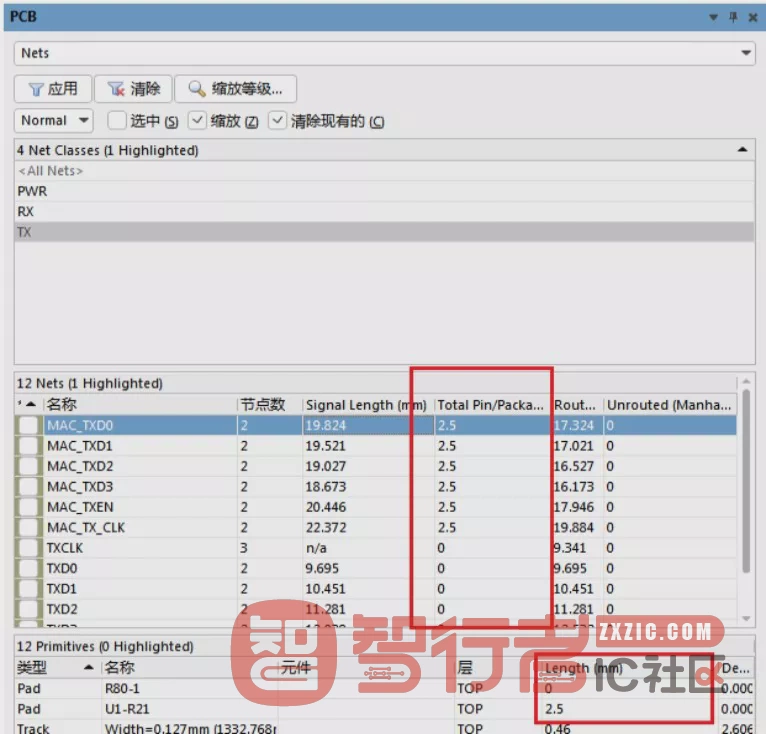

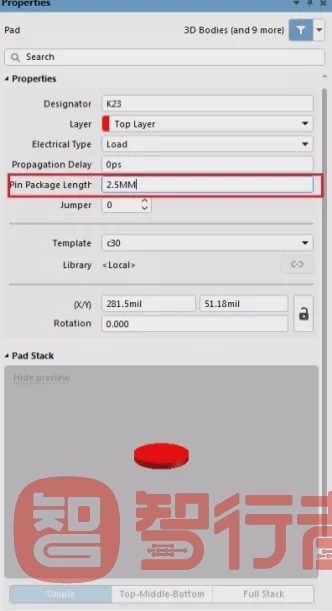

先在原理图里给管脚定义延迟，单位自己输入；再到 PCB 管脚封装里同样补上引脚延迟。加完之后，建 xSignals 做等长时，它会自动对应到等长模型里。

踩坑记录

• 坑1：只在原理图加了 PinDelay，PCB 封装里没补，等长模型还是不准，两处都要填。
• 坑2：低速板硬加 PinDelay 没必要，500MHz 以上高速设计再考虑。
• 坑3：加完没建 xSignals，延迟没进等长模型，白设。
