刚入行那会总觉得画 PCB 是从放元件开始的，做了几块板才明白，前面建工程、理库才是最磨人的。把 Altium Designer 从建工程到打样的整条链路捋一遍，照着走不容易漏。
建工程、把库备齐
新建 PCB 工程，原理图文件、原理图库、PCB 库都要单独建出来再加进工程。原理图库得保证每个元件都有对应符号，PCB 库得保证每个符号都挂上封装，条件允许把 3D 封装也一起补上。这一步偷懒，后面编译、导入 PCB 全是红。
画原理图

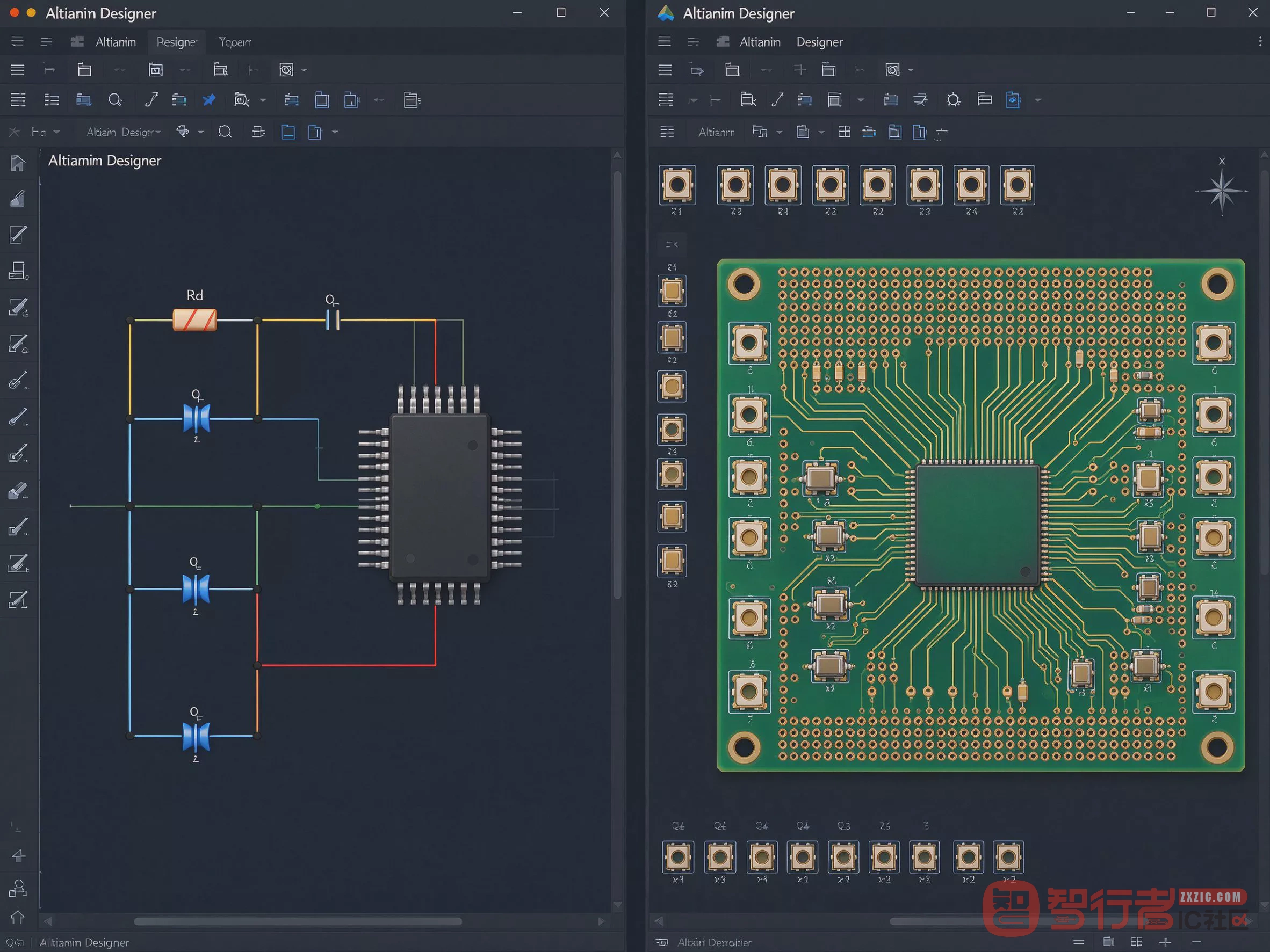

把符号摆进原理图，调位置、电气连线、加注释。画完一定编译原理图把错误改干净，再导出 PDF 打印出来对着查——屏幕上看不出的问题，打出来一眼就能发现。
画 PCB

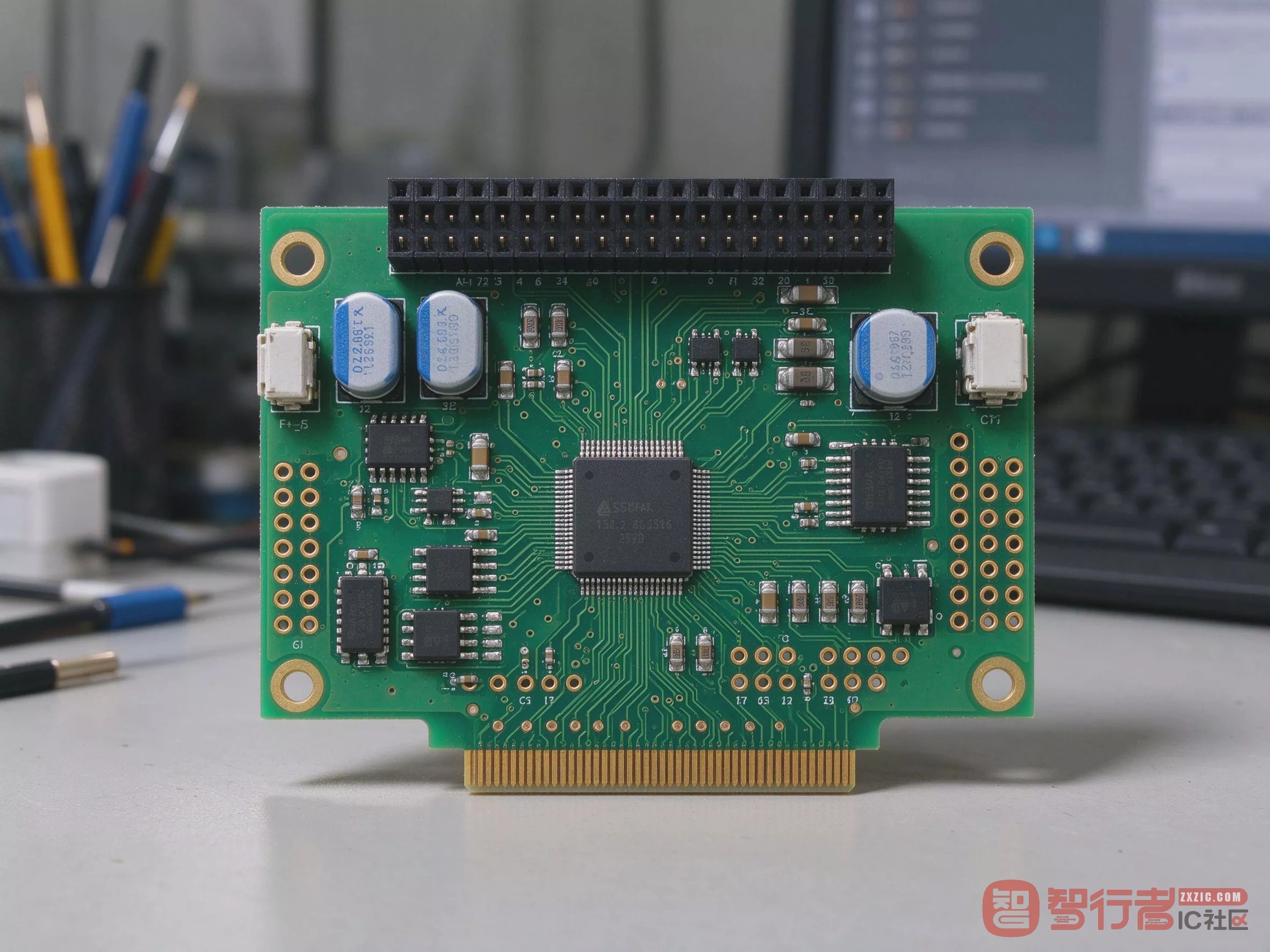

新建 PCB 文件加进工程，由原理图自动导入元件。先布局再布线，布完做泪滴、铺铜这些后续处理，跑一遍 DRC。最后1:1 打印核对引脚尺寸，确认封装间距没错，再提交打样焊接。
踩坑记录
- 坑1：封装库路径没配对，导入 PCB 全是 unknown pin——建库阶段就把库路径锁死，别等导入才发现。
- 坑2：原理图不编译就往 PCB 送，错连接带到布局里返工，编译那一步省不得。
- 坑3：不 1:1 打印核对，连接器间距做差，板厂回来插不上，打样前打印对一遍封装尺寸。
