画高速板（DDR、PCIe、HDMI、USB4）最怕的不是线走不通，而是线走完了板子跑不起来。调一周找不出原因，最后只能重新布线。这篇把我在Allegro里踩过的六类坑捋一遍，都是上手前没人告诉我的。
一、时序不达标：等长没做，上电就黑屏
DDR、PCIe对时序卡得很死，数据线、地址线的长度差要压在几mil以内。我见过有人画DDR4随便走线，长度差了50mil，上电内存识别失败，折腾半个月才回头补等长。
正确节奏是四步：先和硬件对齐每组信号的等长误差（DDR4数据±5mil、地址±10mil这种），在约束管理器里建Match Group；优先布高速线，少打过孔，一个过孔大概引入10mil的等效长度；用Delay Tune自动绕蛇形线，别手绕；布完用Length Report核对每组长度。
踩坑一：过孔数量别忽略。每根高速线过孔控制在2个以内，过孔不仅加延迟，还加损耗。
二、阻抗不匹配：线宽算错，波形直接畸变
单端50Ω、差分90Ω/100Ω是常态。USB3.0差分线线宽或参考层不对，阻抗飘到110Ω，反射上来速率根本跑不满。做法是先用Saturn PCB Toolkit按板材FR4、介电常数、层厚、铜厚算出线宽线距，再到约束管理器Physical和Spacing里写死，参考层不能跨分割。布完用Impedance Report看一眼，偏差控在±10%内。
三、串扰：3W原则不是口号
相邻线中心间距留3倍线宽，高速线干脆留5倍；时钟、复位、射频这些敏感信号用地线包起来；平行段超过500mil就换层或交叉；敏感线两侧打地过孔当屏蔽墙。差分线别和普通信号并行走。
四、电源完整性：压降和地弹
电源线按电流走粗（1A约1mm线宽），电源芯片贴负载放，去耦电容贴芯片电源脚、距离≤100mil，大电容滤低频小电容滤高频搭配放。地平面别切太碎，模拟地数字地单点连。用IR Drop看压降，超过5%就加粗线或挪电容。

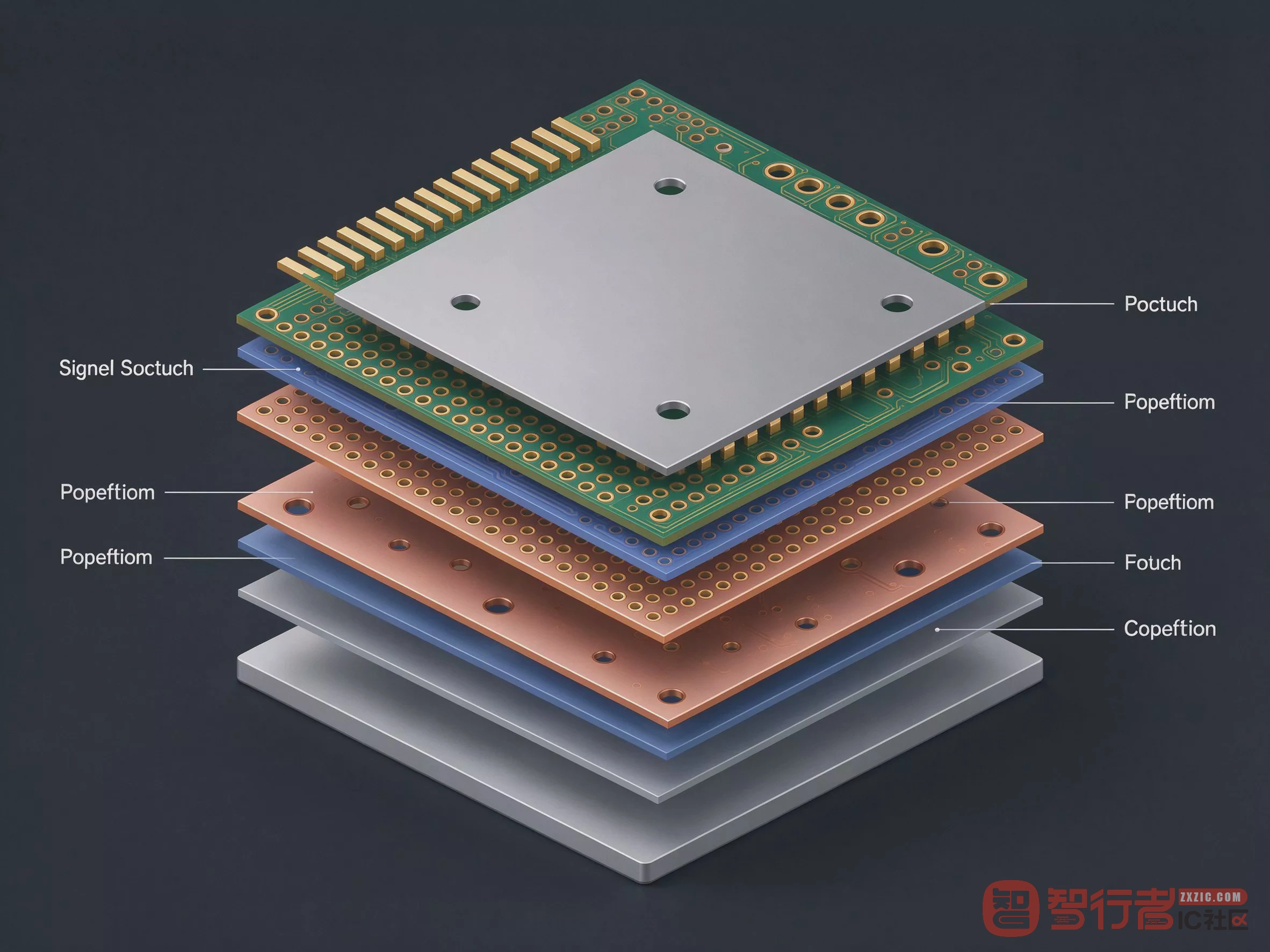

五、过孔和层叠：对称叠层是底线
高速板走信号-地-电源-信号对称结构，地和电源相邻保证参考连续。过孔尽量小（孔径0.2mm/焊盘0.4mm），旁边打地过孔。HDI高密度板用盲埋孔，工艺提前跟板厂确认。
踩坑二：参考层避让过孔会造成阻抗突变，后面阻抗分析里会专门看到这种红段。
六、仿真验证：别画完就直接打样

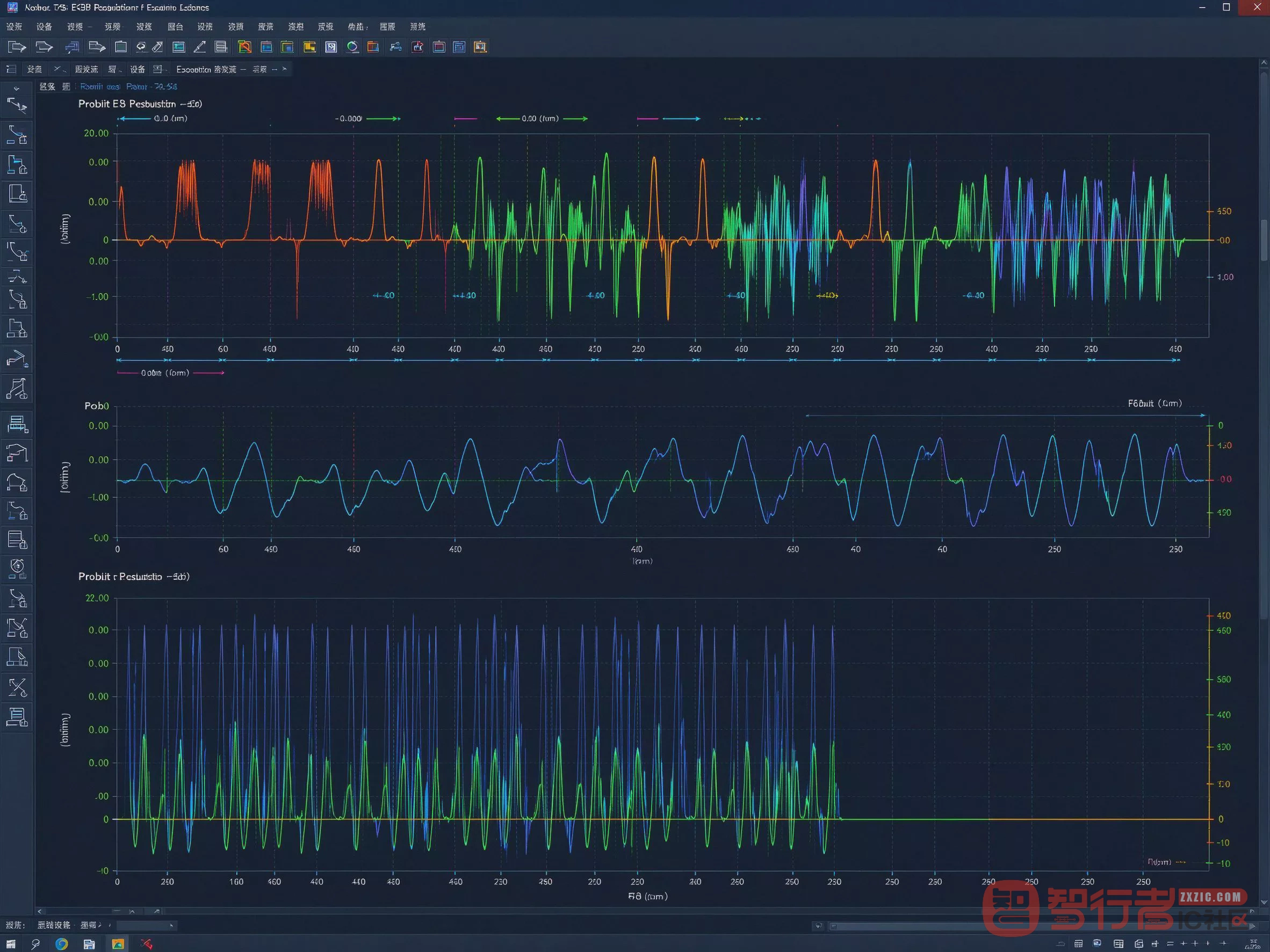

没做SI/时序/PI仿真就发板，返工成本最高。Allegro自带Workflow Manager能跑阻抗和时序，打样前过一遍，比在实验室调板子便宜太多。
踩坑三：动态铺铜后别直接Update DRC，否则之前Waive掉的假报错会全部复活，白忙一场。
