带状线阻抗设计设置这块，看着简单，真上手全是坑。内层走线被上下两层参考平面夹在中间，阻抗算得再漂亮，软件里设置错一步，出图就是偏差 5 欧姆起步。我见过最多的翻车点就这几个：叠层参数照抄理论值没跟板厂核、约束规则建错层（把内层规则挂到表层）、绕完线图省事不开 DRC 锁约束、最后输出时内层误用正片导致大片铜皮错误。这篇文章就按我实际出板的顺序，把带状线阻抗设计设置从叠层到 Gerber 完整走一遍。
一、Allegro 叠层参数核对：带状线阻抗设计设置的前置基础

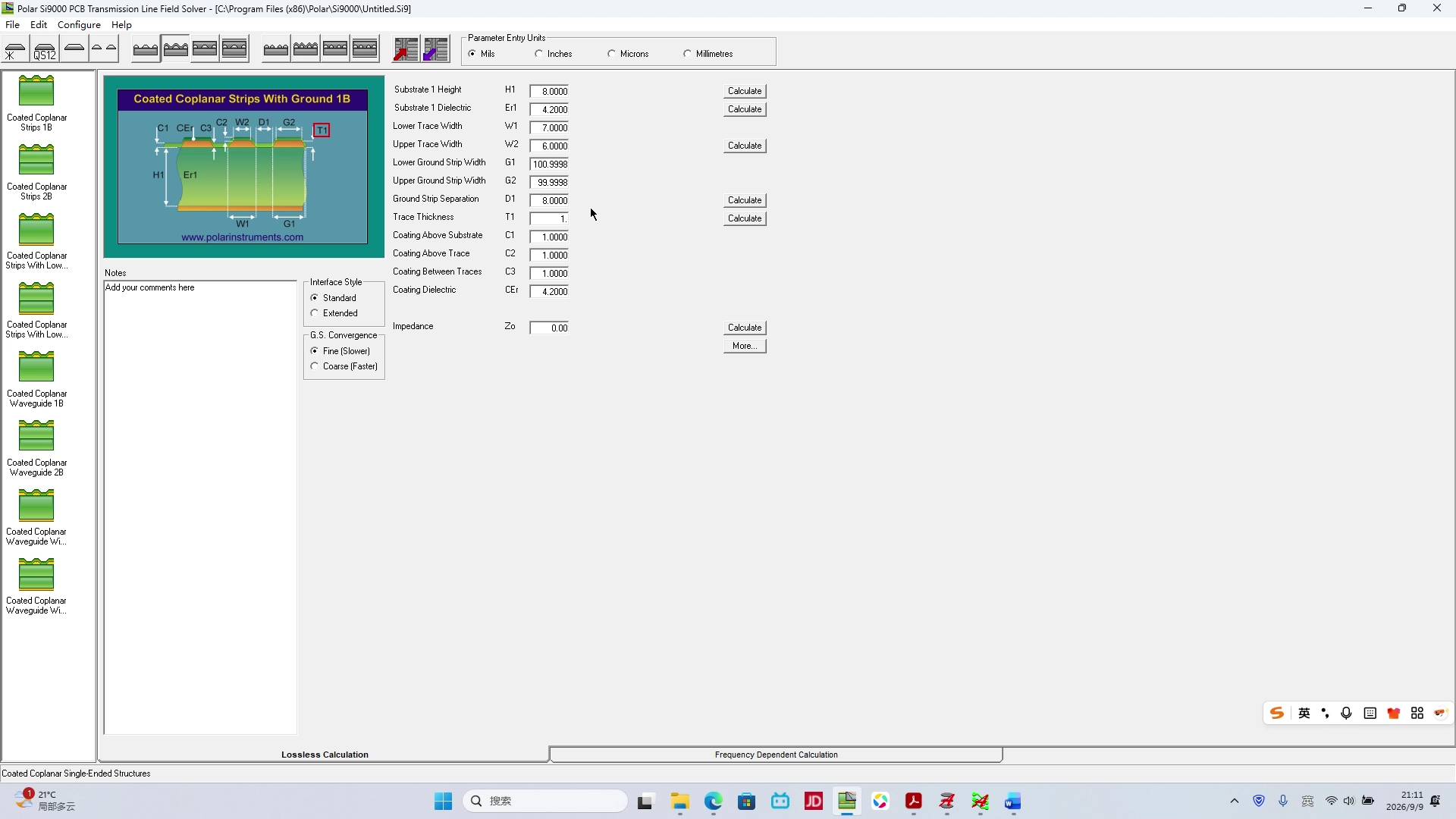

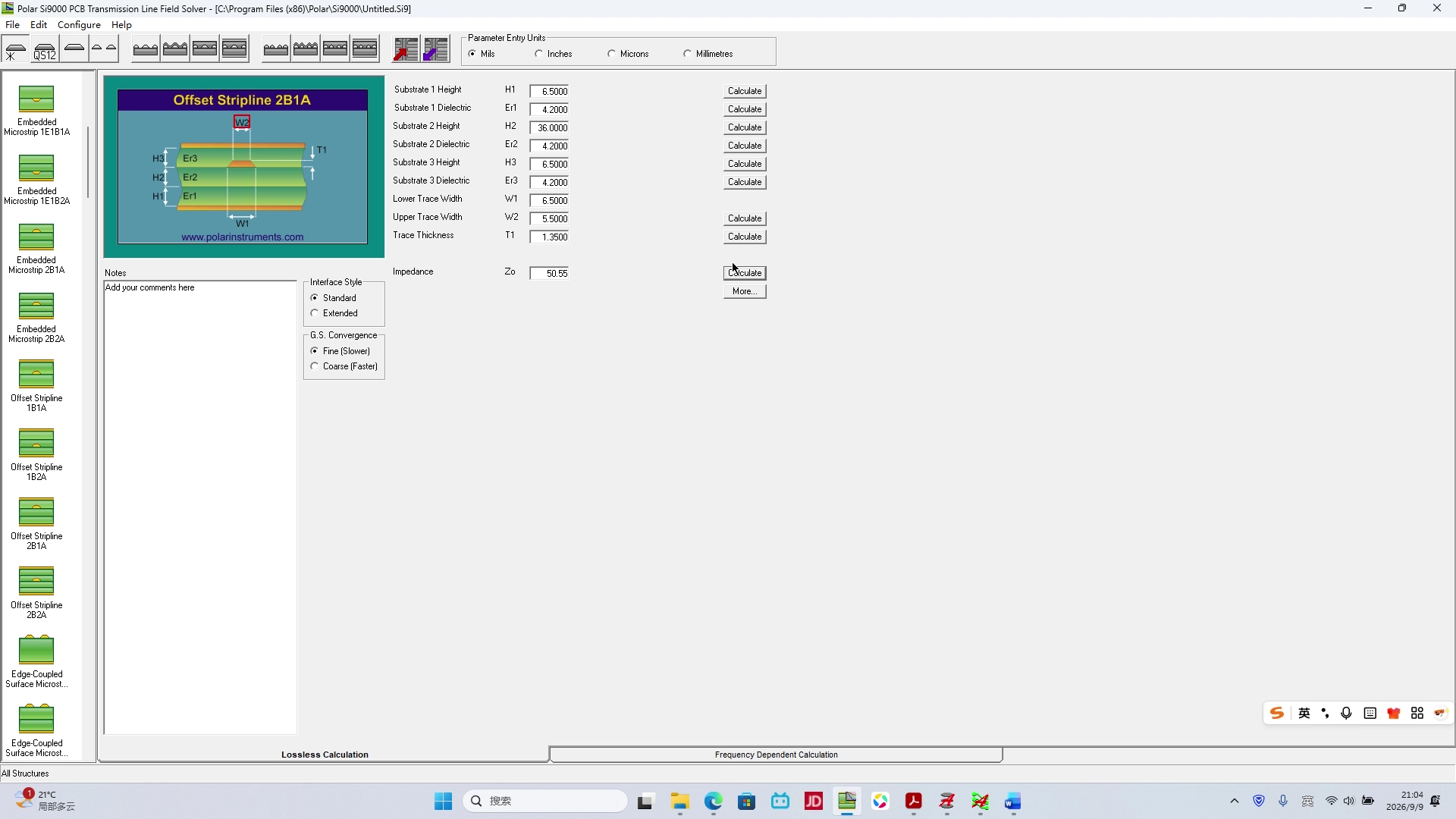

带状线埋在介质层内部，上下都有参考平面，它的阻抗由线宽、介质厚度、介电常数、铜厚四个量决定。所以第一步不是急着建规则，而是把 Setup-Cross-Section 里的叠层参数核清楚。
- 介质厚度和介电常数别用软件默认值。默认 DK 4.2 是 FR4 的理论值，实际板厂用的料 DK 从 3.9 到 4.8 都有。把板厂给的叠层阻抗表逐行填进 Cross-Section，DK、介质厚、铜厚全按板厂实际值填，算出来的阻抗才接近打样结果。
- 带状线所在层的位置决定参考平面。比如六层板的 L3 走带状线，上下各有一个完整平面层，Cross-Section 里这两层之间的介质参数就是阻抗公式里的 H，填错一层，整条线的目标阻抗全偏。
- 铜厚按内层实际值填。内层一般是 0.5oz 起，走大电流的电源网络单独加厚，别整板一个值。
- 叠层填完先跟板厂对一遍再往下走。把 Cross-Section 全表截图发给板厂工艺确认，他们按自家残铜率修正后给回的叠层才是算阻抗的依据。
叠层参数对了，后面所有设置才有意义。这一步省时间，后面全是返工。
二、Allegro 约束管理器实操：规则新建、线宽间距参数、DRC 锁约束
叠层核完，进 Constraint Manager 建规则。带状线的规则分两块：物理规则管线宽线距，电气规则管阻抗和长度。
- 新建 Physical Constraint Set，把带状线所在的内层单独建一个规则，比如叫 STRIP_L3。Min Line Width 按阻抗算出来的线宽定，比如 50 欧单端算出来 5mil，就设 5mil，Tolerance 留 10% 的加工余量；间距按 3W 原则设，高速敏感网络单独收紧。
- 新建 Electrical Constraint Set，目标阻抗填进去，差分对再单独建规则设差分阻抗。规则建好后在 Net 窗口把网络或总线挂到对应 Constraint Set 上，别建完不挂，那等于没建。
- 约束挂完开 DRC 锁死。Setup-Constraints-Modes 把所有检查项打开，特别是 Line Width、Spacing、Same Net Spacing 这几项；然后 Analysis Modes 里把 Electrical 相关的长度、阻抗检查也开起来。不锁 DRC，后面布线改来改去，违规不会被及时发现，等出图才发现就晚了。
规则建好、DRC 锁住，布线才是在规则约束内进行，而不是画完再补课。
三、内层带状线布线实操与阻抗合规修线技巧
规则就位，开始布内层带状线。布线时记住一个原则：带状线的参考平面必须完整。
- 换层位置要算好。带状线在 L3 走，参考的是 L2 和 L4 平面层，这两层被分割了，信号回流路径就断了，阻抗在分割处跳变。布之前先确认关键网络下方的平面完整。
- 过孔尽量少，一个信号一个过孔，换层点放在走线余量里，别在高速段堆 stub。
- 绕等长用 Phase Tune 走锯齿，绕线区上方别有平面分割线横穿，锯齿间距按线宽比例给，别绕成密齿。
阻抗不合规怎么修，也有顺序：先查线宽是不是被约束挡了（线宽没达标就加宽到计算值）；线宽加不了再查参考平面是不是被分割；最后才考虑换层到参考更完整的内层。千万别上来就加宽线，加宽改阻抗的同时也改了下游的间距检查，容易连环违规。
每布完一组关键网络，跑一次实时 DRC，把违规当面清掉，别攒到最后一起处理。
四、布线完成后的 PCB 收尾检查
线布完不算完，出生产文件前把收尾检查做干净：
- 全板跑一遍 DRC，Unconnected Pins、Shorts、Spacing 违规逐条清完，重点看内层带状线区域的间距违规。
- 检查 Route Keepin，确认所有走线在板框约束内，别有线漂到板外。
- 丝印、测试点、位号检查一遍，装配图要用的信息别缺。
- 叠层和阻抗表打印出来，跟最终 Cross-Section 比对一遍，确认没在布线过程中动过。
这些检查过了，才开始配光绘，出生产文件。
五、量产标准 PCB 光绘正负片设置分层实操
出 Gerber 前，先讲清楚 PCB 光绘正负片设置，这是内层最容易翻车的环节。正片是画什么出什么，负片是画出来的区域留空、没画的区域保留铜。
- 内层电源层和地层用负片。整层铺铜的网络用正片会生成超大铜皮文件，负片文件小、出错少，是量产标准做法。
- 带状线所在的内层信号层按正片出。信号层是走线不是铺铜，正片才能把线宽、间距真实反映出来，负片在这种层反而容易出鬼。
- 负片层的分割线用 Anti Etch 画，线宽 8~12mil，同一层分出多块电源时靠它切开；Thermal Flash 符号选默认 45 度开口花焊盘，Flash 选错，负片层焊盘直接消失。
正负片配反的后果很直接：内电层配成正片，铜皮文件巨大还容易丢失碎片；信号层配成负片，走线区域全变空白。配完每一层都点开预览看一眼再往下走。
六、完整 Allegro 输出 Gerber 分步实操
Manufacture-Artwork 打开 Artwork Control Form，按叠层层数建底片。四层板为例：TOP、GND（负片）、POWER（负片）、BOTTOM，再加 TOP/BOTTOM 的 SOLDERMASK、SILKSCREEN 和 DRILL_LEGEND。每个底片勾选对应的 subclass，ETCH、PIN、VIA CLASS 按层勾，OUTLINE 每层都带。
参数统一这几项：Device type 选 RS274X；Format 精度 3:5；Undefined line width 填 6mil（默认 0 不改必报错）；输出目录纯英文路径。全部底片配完，Allegro 输出 Gerber 一步到位，每张底片一个文件，打包发给工厂。
七、Allegro 钻孔文件导出
Gerber 是铜箔图形，钻孔是另一套数据。Manufacture-NC-NC Drill，Parameters 里单位统一 inch、Format 2:4，然后依次导出三件套：NC Drill 主钻孔文件、NC Route 铣削文件（有槽孔必导）、NC Legend 钻孔符号图。漏了 NC Route，板上的长槽孔工厂铣不出来，一样停工。
八、Allegro 光绘模板保存
这套底片配置每块板都差不多，存成模板省得每次重配。Artwork Control Form 里 Save As Template，存成 .art 文件放团队共享盘，所有工程师 Load Template 载入，层名、正负片、精度全统一。下次新项目三秒切完底片，也省得新人乱配把内层正负片搞反。
九、Allegro 光绘报错排查
出图报错不用慌，常见就那几类：Undefined line width 报错是参数没改，0 改 6mil；输出文件创建失败多半是路径带中文或没权限；字体报错是把 Allegro 默认字体换回 Roman；某层出来是空白的查底片 subclass 勾选；内层铜皮大面积丢失，第一反应查 PCB 光绘正负片设置是不是配反了。
十、配套视频与总结
文字版写到这，带状线阻抗设计设置从叠层参数核对、约束管理器建规则、内层布线修线，到收尾检查、正负片配置、Allegro 输出 Gerber、钻孔文件导出、模板保存，一条链路串完了。有些细节，比如 Anti Etch 分割线怎么画、负片 Flash 怎么选、约束怎么锁死，光看文字确实费劲，建议配合课程配套视频，打开 Allegro 跟着一步步实操一遍，走通一次后面就顺手了。
你们项目里带状线阻抗最容易出偏差的是哪一步，评论区聊聊。
