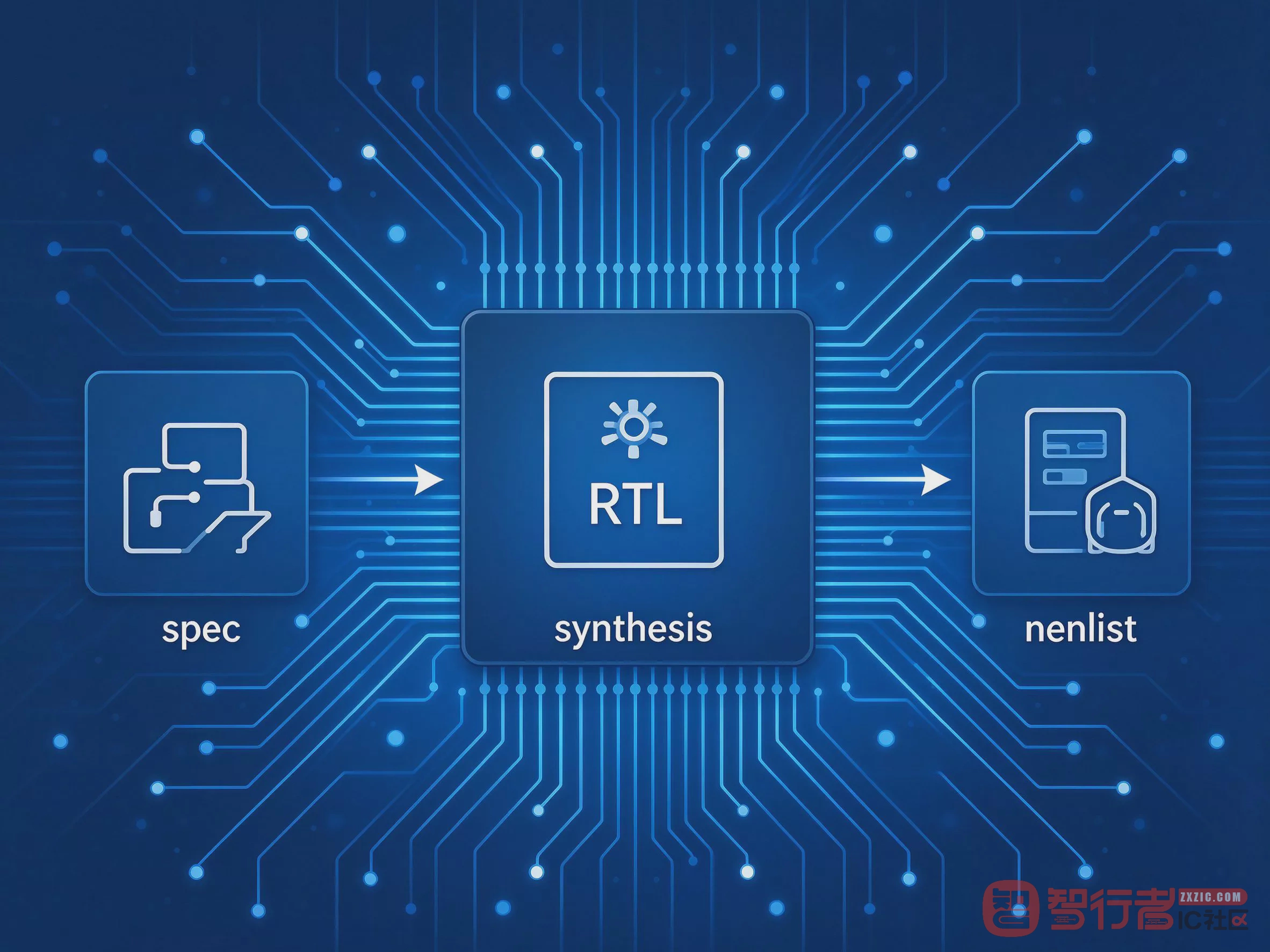

IC前端设计到底在干嘛？一张流程图说清spec到netlist

新手分不清前端后端，其实一句话：前端是把需求变成代码，后端是把代码变成版图。

前端从spec开始：写清楚芯片要做什么性能、多少功耗、多少面积。然后写RTL代码（Verilog/VHDL）。

RTL写完做仿真验证，过了就综合成门级网表。这就是前端交付物。

踩坑：别以为写完Verilog就完事。前端最大工作量在验证，不是写代码。写代码一周，验证可能一个月。spec写不清楚，后面全返工。
