高速板电源压降不仿真就投板，回来烧板子是常事。Sigrity PowerDC做直流压降仿真，上手其实不难。
先把Allegro PCB文件导出成.brd，PowerDC直接导入。叠层、铜箔厚度从brd里读，不用重设。
关键是加电流源：在每个芯片电源pin上指定消耗电流，在VRM输出端加电压源。然后点Run，几分钟出结果。

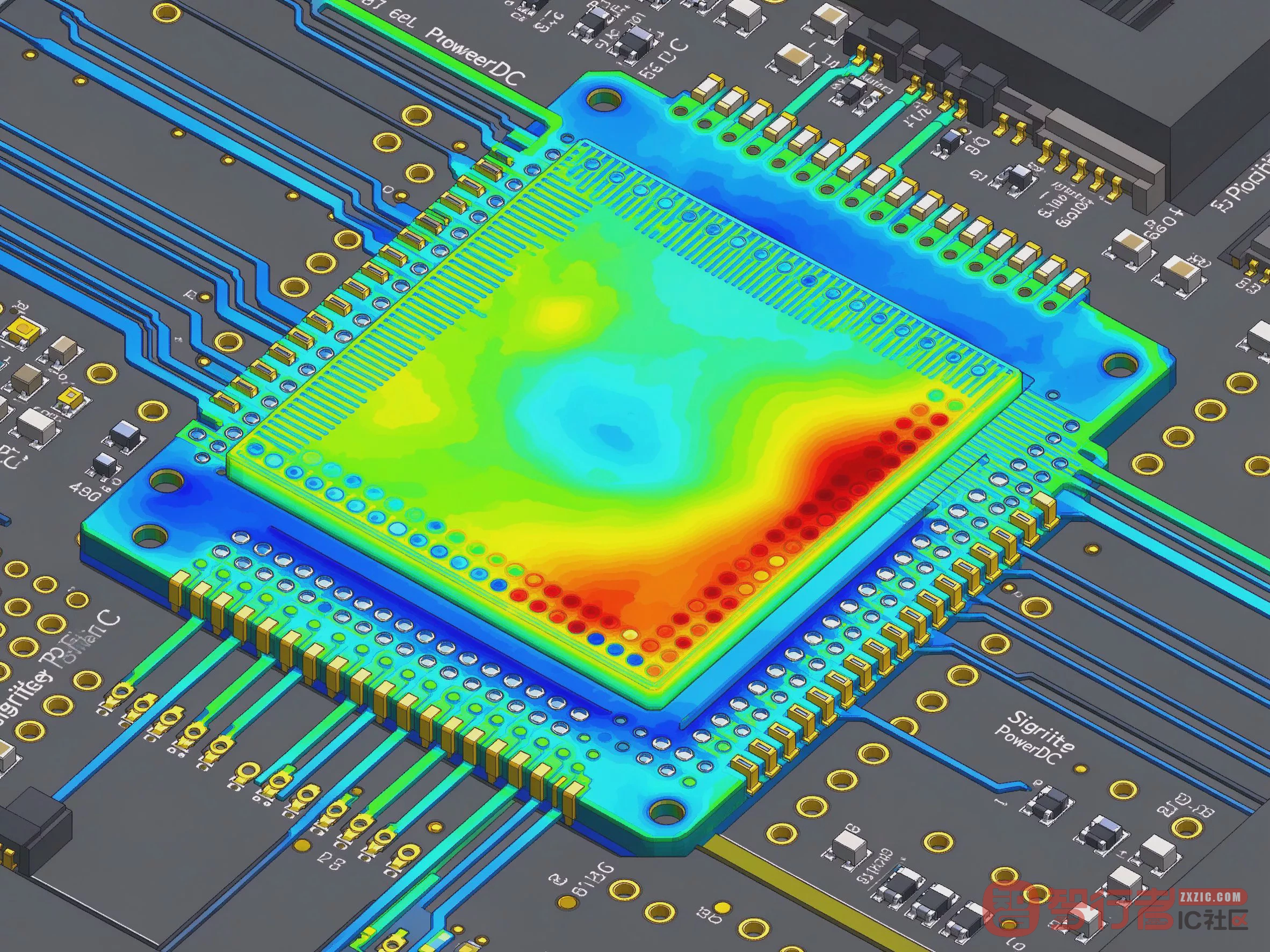

结果看两张图：Voltage Drop热图，红色就是压降大的地方；Current Density看电流拥挤在哪。一般要求电源pin压降不超过3%。
踩坑：电流源别忘加GND回流路径，不然结果全红。叠层里电源平面要设成DC conductive层，Sigrity默认可能识别错。
