Altium报Collision怎么办？丝印重叠规则这样调

画板跑 DRC 经常蹦出 collision，其实多半是几个器件的丝印重叠了，不是电气问题。

原因

collision 在 AD 里指多个器件的丝印或本体发生重叠报警，布局挤的时候常见。Rules里Placement元件间距”/>

调法

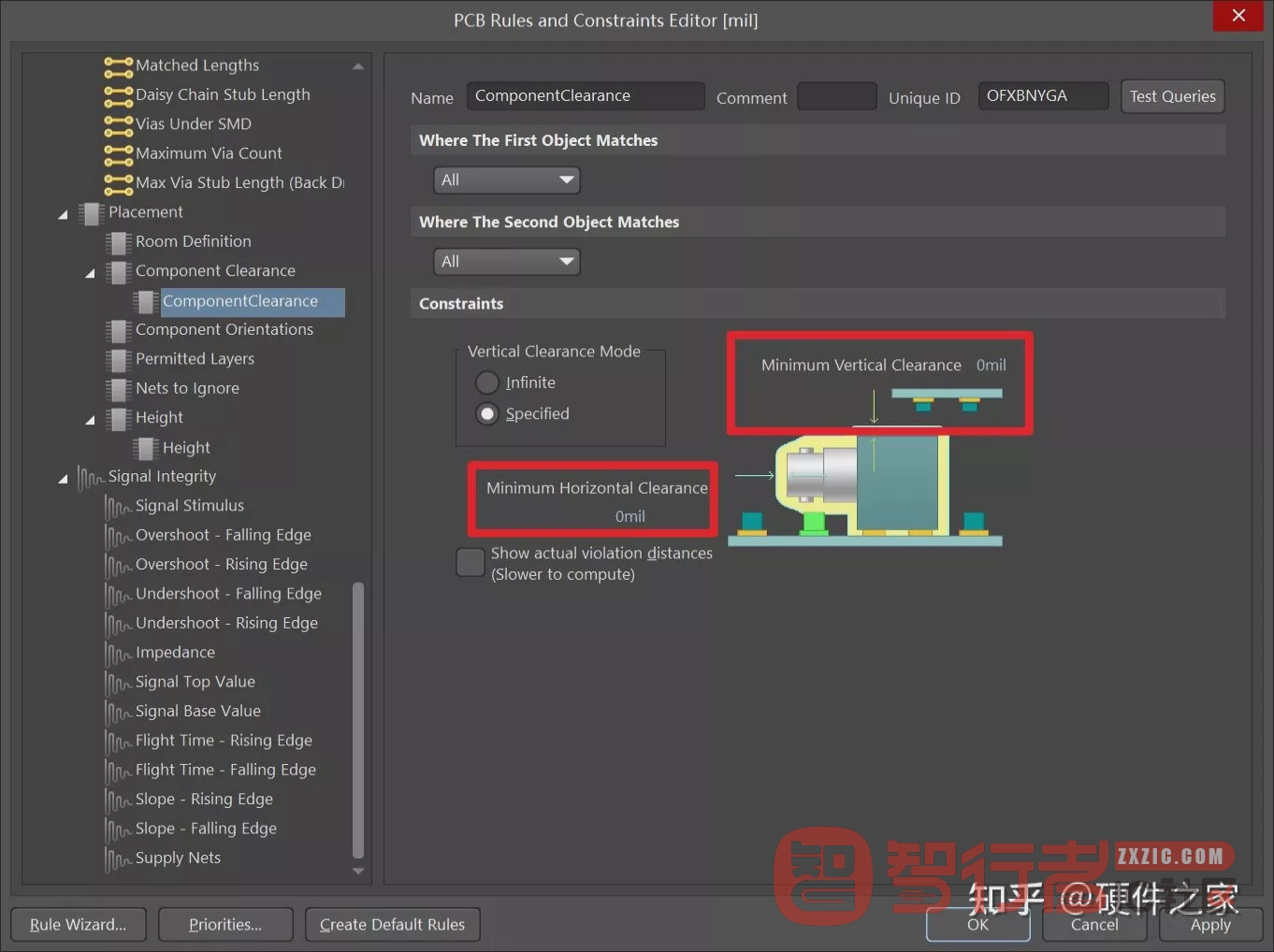

菜单 Design>Rules，左侧找 Placement>Component Clearance，右边是元件间垂直和水平的最小间距数值，需要允许堆叠就把它改成 0。

踩坑记录

• 坑1：把所有元件间距规则改成 0 求省事，结果真重叠了也不报警，得事后复查。
• 坑2：collision 以为是走线短路，其实是丝印重叠，先看提示是哪个层。
• 坑3：临时改 0 过 DRC，定稿前记得改回正常值，别漏了。
