以太网(Ethernet)是一种局域网(LAN)通信技术标准,定义了物理层(PHY)和数据链路层(MAC)的协议,支持设备间的高速数据传输,实质是MAC通过MII总线控制PHY的过程。以太网接口电路主要由MAC控制器和物理层接口(PHY)两大部分构成。目前常见的以太网接口芯片,如LXT971、RTL8019、RTL8201、CS8900、DM9008等,其内部结构也主要包含这两部分。一般32位处理器内部实际上已包含了以太网MAC控制,但并未提供物理层接口,因此,需外接一片物理层芯片以提供以太网的接入通道。


以太网发展历程包括经典以太网(10 Mbps,10BASE-T)、快速以太网(100 Mbps,100BASE-TX)、千兆以太网(1 Gbps,1000BASE-T)以及万兆及以上(10G/25G/100G/400G)以太网。核心组件包括MAC控制器、PHY芯片、网络变压器(Magnetics)和RJ45连接器。典型应用涵盖计算机、路由器、交换机等网络设备,工业控制(工业以太网)、车载网络(车载以太网)以及智能家居、物联网(IoT)设备。

在PCB布局布线中,需遵循以下关键要求:

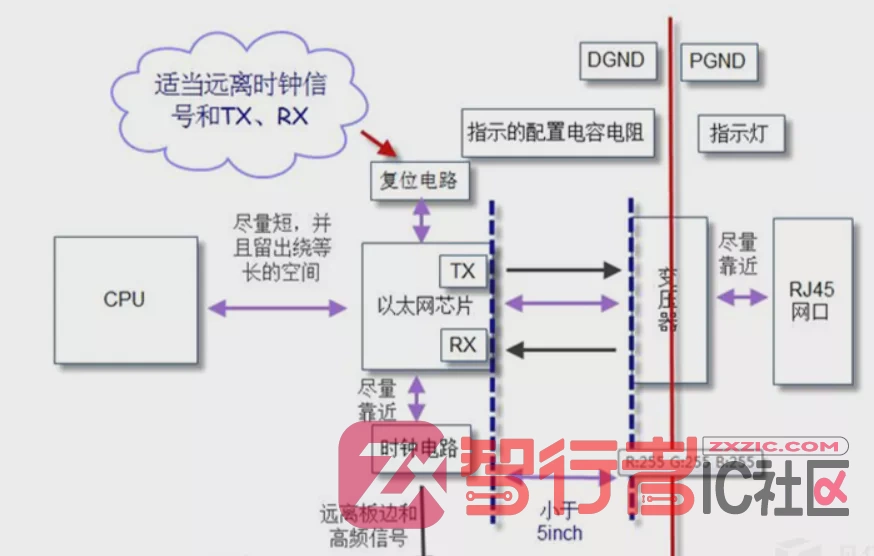

布局要求

  • 变压器和RJ45接口分离时,两者距离尽可能缩短(满足工艺要求)。
  • 以太网转换芯片PHY和变压器之间的距离也应尽可能短,一般不超过5英寸。若RJ45网口自带变压器,则以太网转换芯片应尽可能靠近RJ45接口放置。
  • 复位电路信号应尽可能靠近以太网转换芯片,并远离TX+/-、RX+/-差分信号和时钟信号。
  • 时钟电路应尽可能靠近以太网转换芯片,远离电路板边缘、其他高频信号、IO端口走线和磁性元器件。

差分信号处理

  • 保持差分线(如TX+/TX-、RX+/RX-)等长、等距,误差控制在±5 mil以内。
  • 差分对间距≥3倍线宽,避免相邻信号串扰。
  • 避免直角走线,使用45°或圆弧转角。
  • 标准差分阻抗为100Ω,需根据PCB叠层、介质材料(如FR4、高频板材)计算线宽和间距,使用阻抗计算工具(如Polar SI9000)。

参考平面与信号完整性

  • 差分对应全程参考完整地平面,避免跨分割或开槽。
  • PHY芯片下方需保留连续地平面,减少信号回流路径阻抗。
  • 以太网信号线应远离开关电源、时钟信号、高速数字线(如DDR、USB)。若无法避开,使用地平面隔离或增加间距(≥3H,H为介质厚度)。

电源与地处理

  • PHY芯片的电源引脚就近放置0.1μF+10μF去耦电容,降低电源噪声。
  • 使用独立的电源层或宽电源走线,减少压降。

其他注意事项

  • 差分线换层时,需对称添加地过孔,提供回流路径。
  • 避免在差分对上使用过多过孔(建议≤2个)。
  • PHY芯片下方放置散热过孔,连接至内部地平面散热。

常见问题(FAQ)

以太网变压器和RJ45接口之间的距离有何要求?
在变压器和RJ45接口分离的情况下,RJ45接口和变压器之间的距离应尽可能缩短,在满足工艺要求的前提下,距离越短越好。
以太网PHY芯片和变压器之间的距离应控制在多少?
以太网PHY芯片和变压器之间的距离应尽可能短,一般不超过5英寸。若RJ45网口自带变压器,则PHY芯片应尽可能靠近RJ45接口放置。
以太网差分信号布线时,等长和等距的误差应控制在多少?
差分线(如TX+/TX-、RX+/RX-)应保持等长、等距,误差控制在±5 mil以内。
以太网差分阻抗的标准值是多少?如何实现?
标准差分阻抗为100Ω。需根据PCB叠层、介质材料(如FR4、高频板材)计算线宽和间距,并使用阻抗计算工具(如Polar SI9000)进行设计。
以太网信号线应远离哪些干扰源?
以太网信号线应远离开关电源、时钟信号、高速数字线(如DDR、USB)等干扰源。若无法避开,可使用地平面隔离或增加间距(≥3H,H为介质厚度)。
