0811班401教室六层板布局评审记录，按评审意见逐条配图如下。

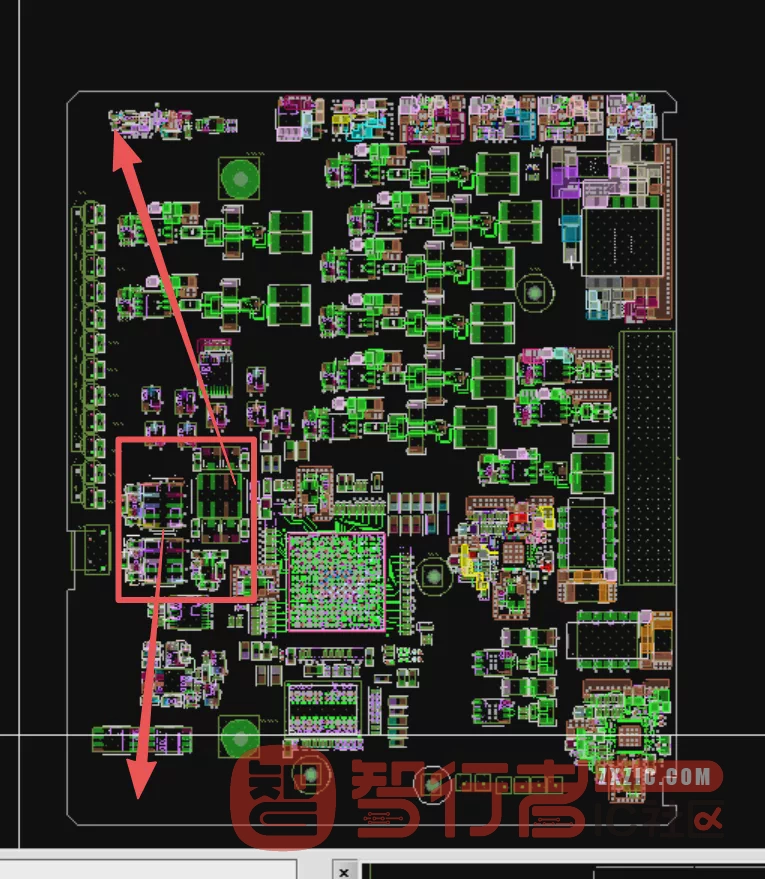

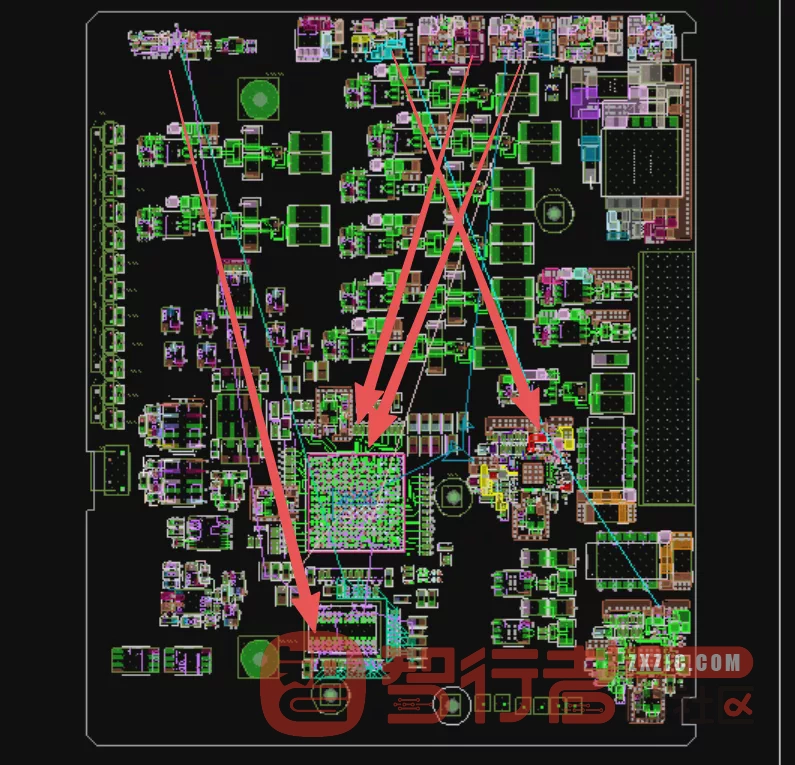

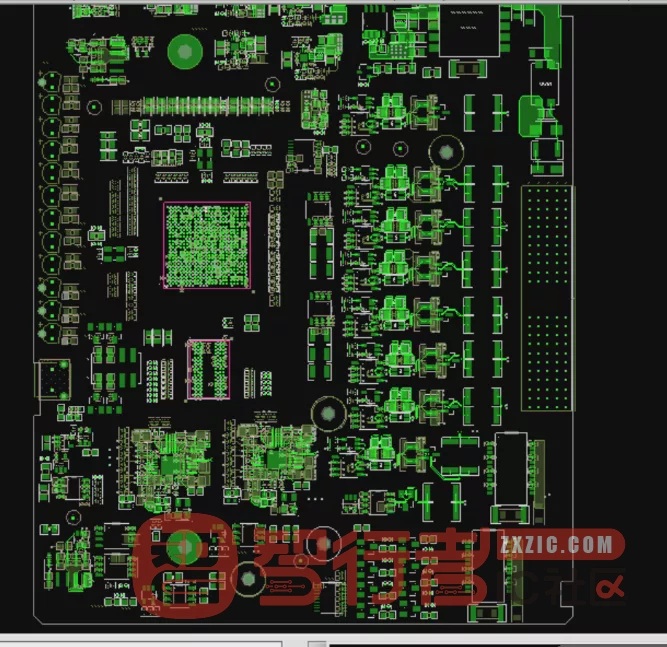

1. 路径明显有问题，24V进来需要旋转方向，SYS+5V靠近源端

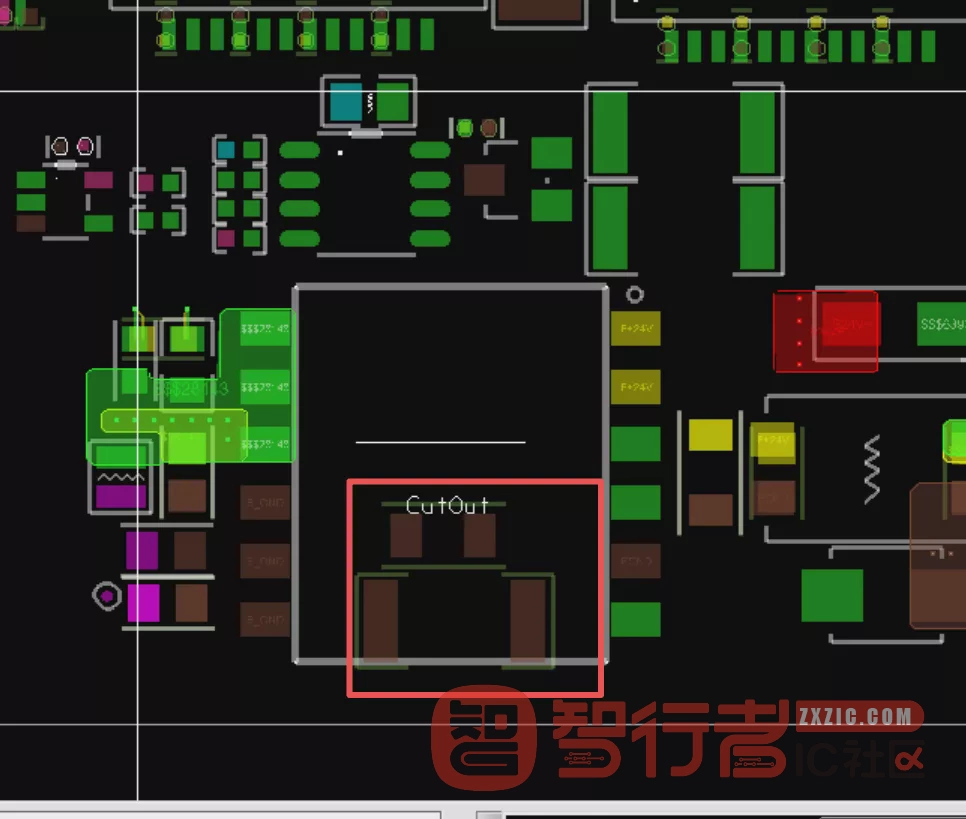

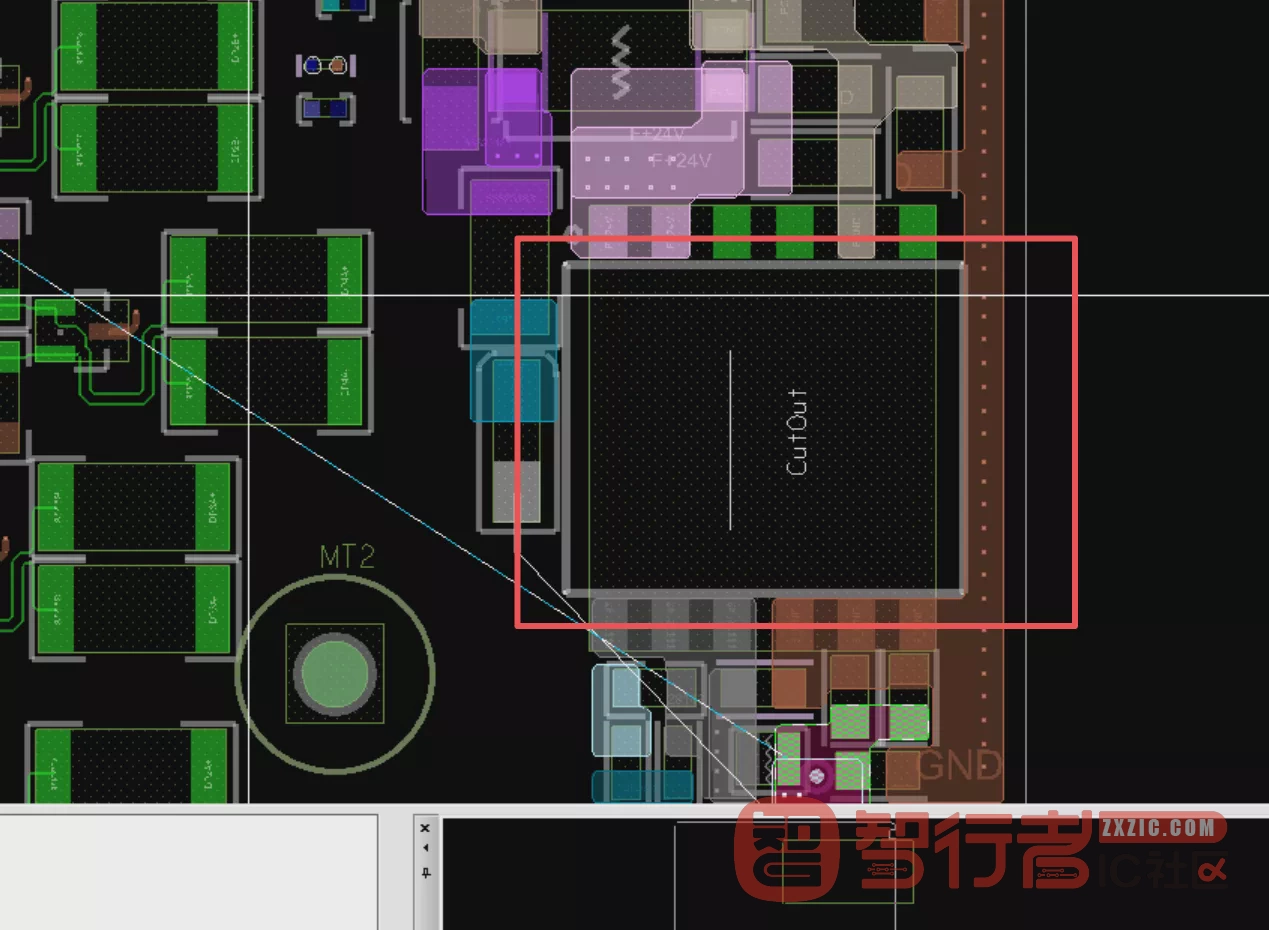

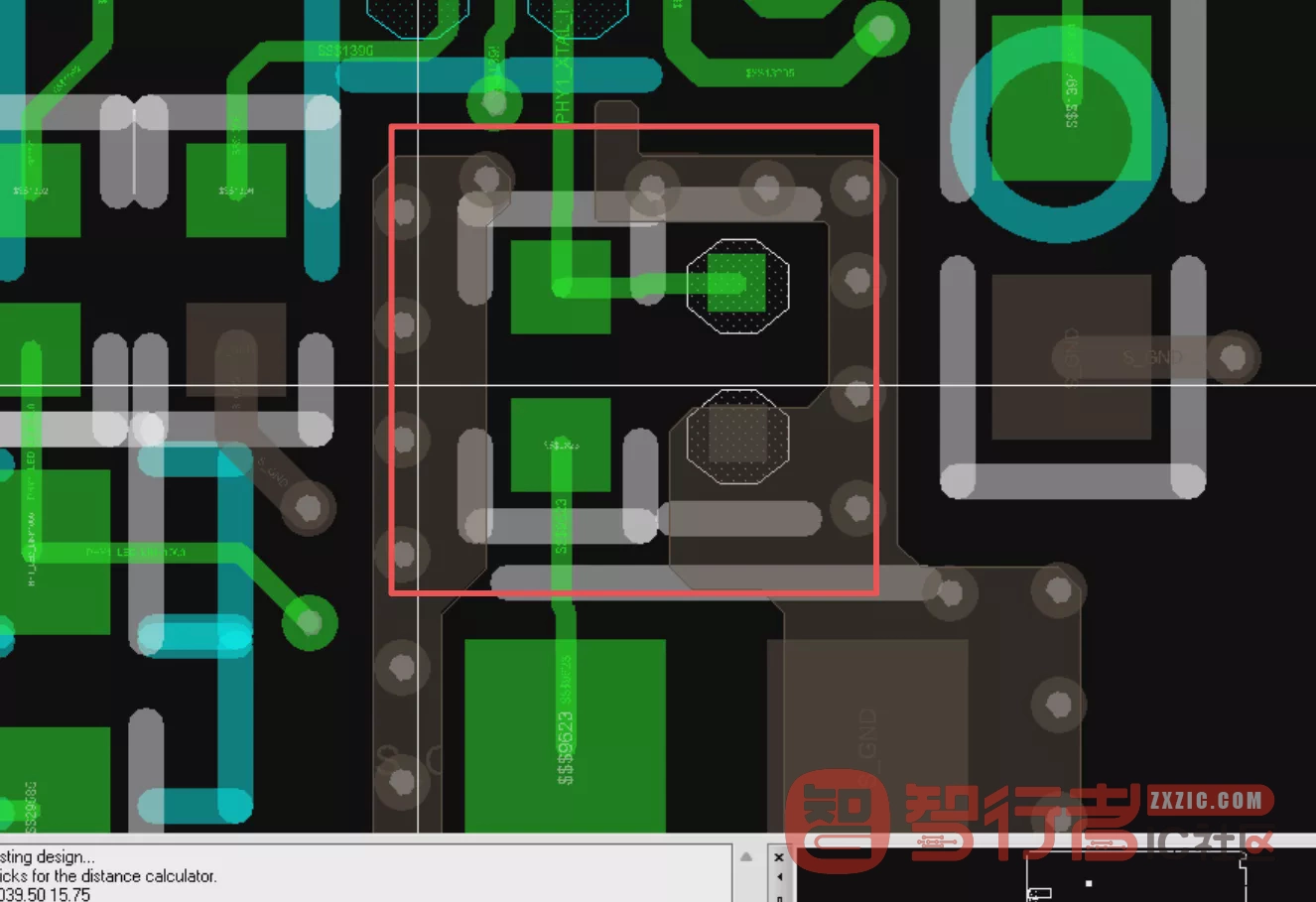

2. 这个器件需要挖槽

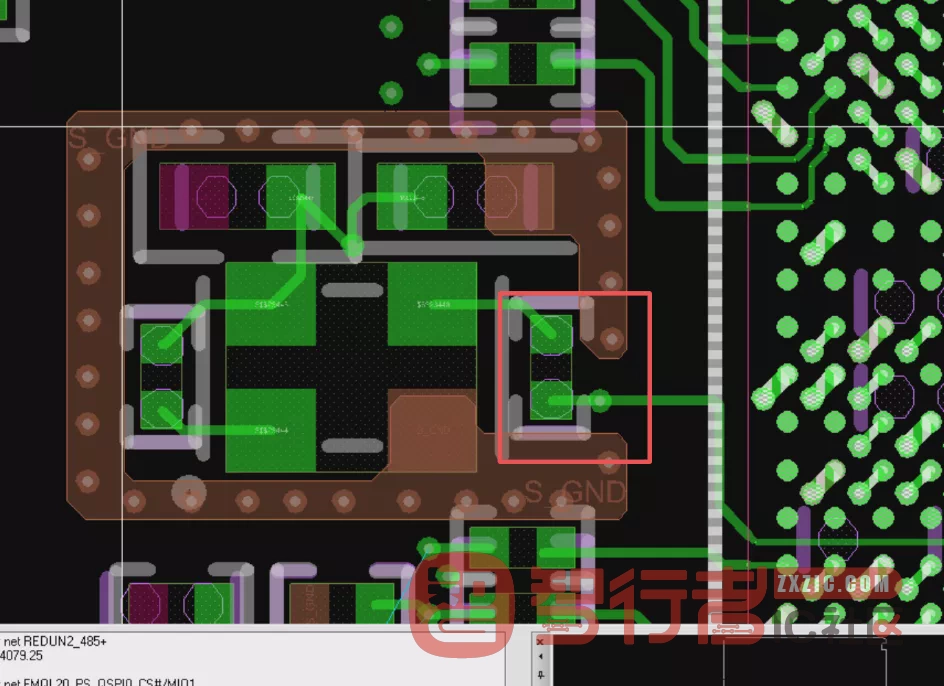

3. 铺铜

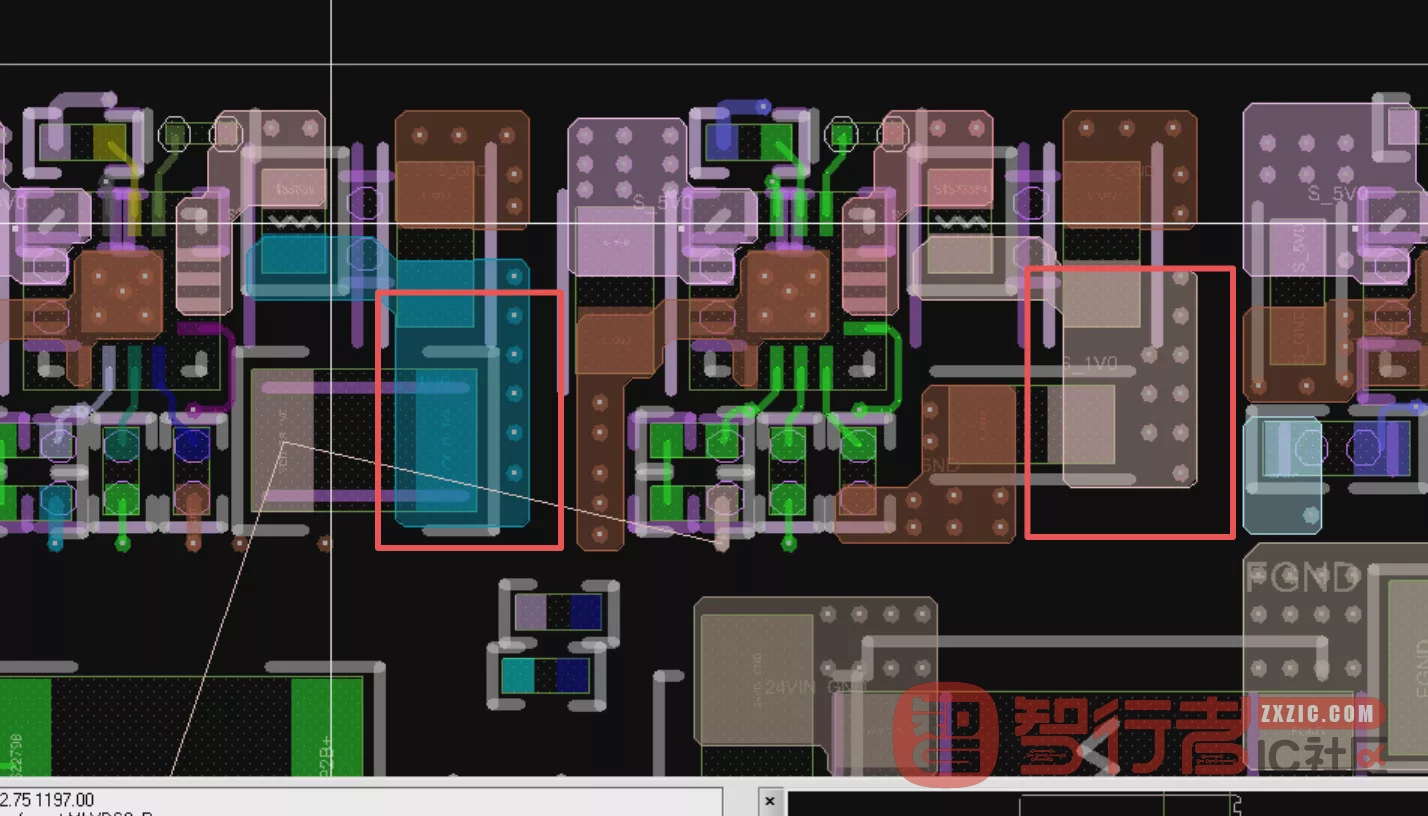

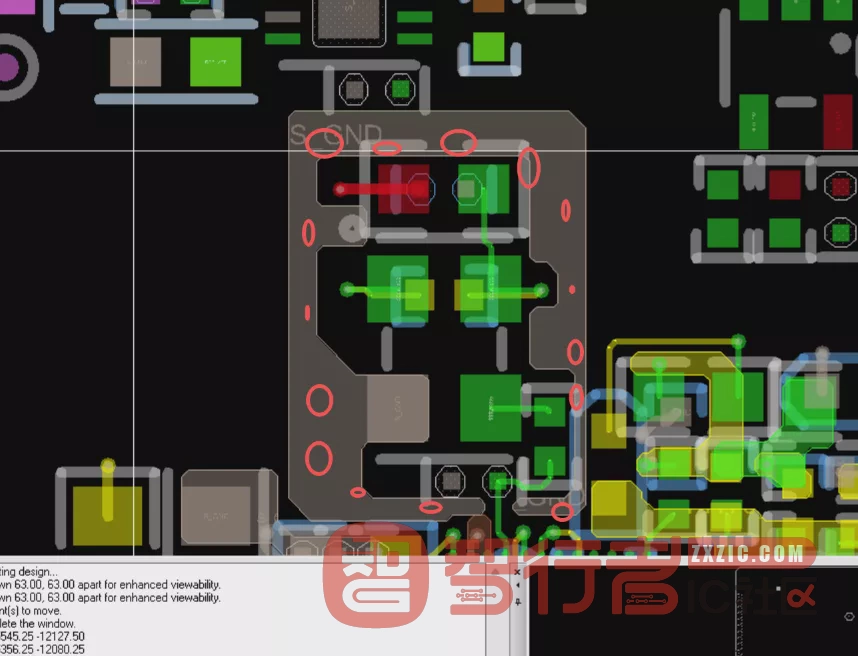

4. 铺铜超焊盘
5. 6A通流不够

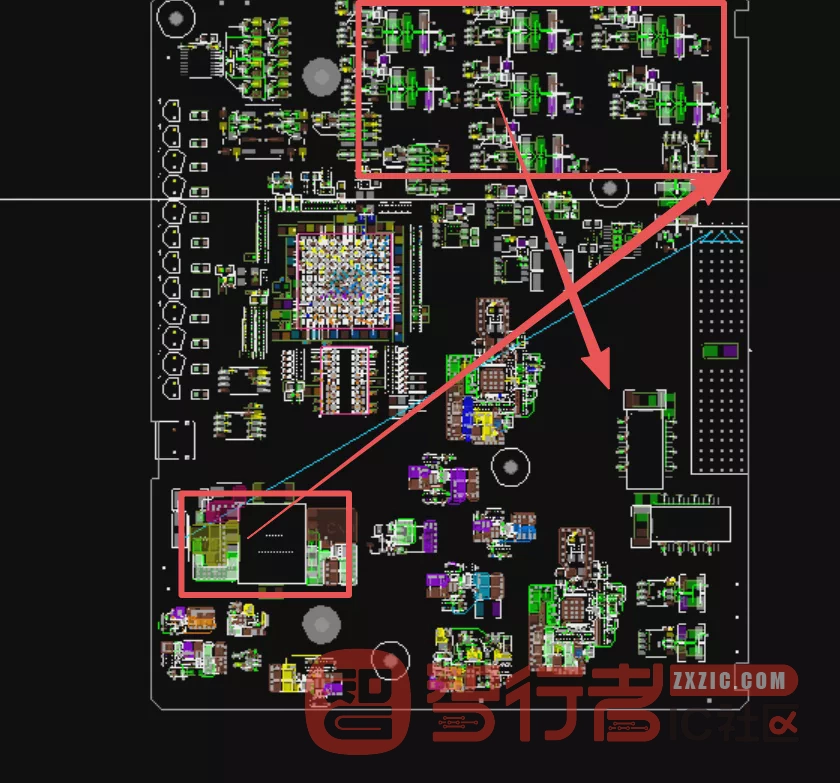

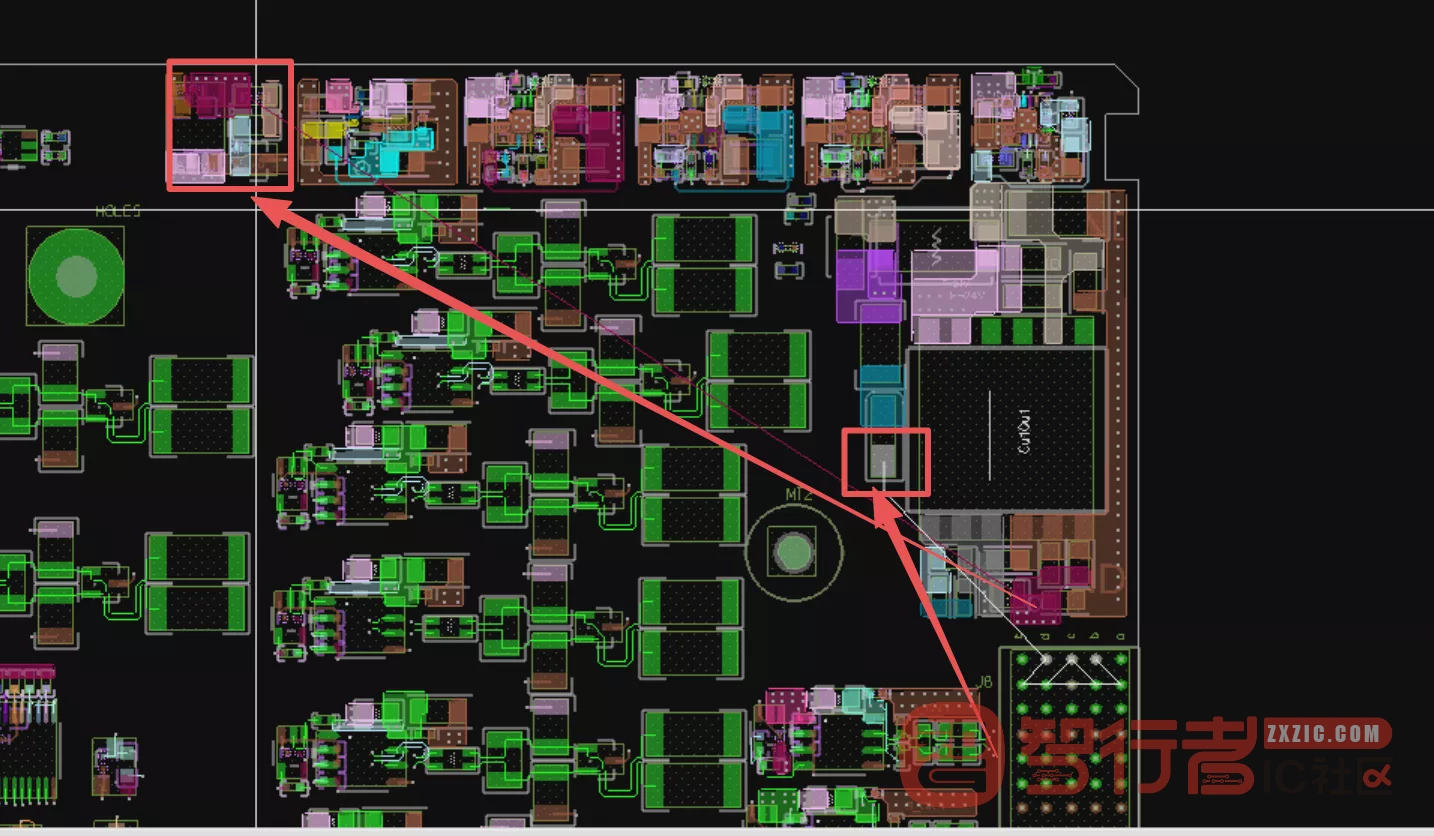

6. VTT、VRF、PL-1V0、PS-1V0、PHY-1V2 靠近用电端

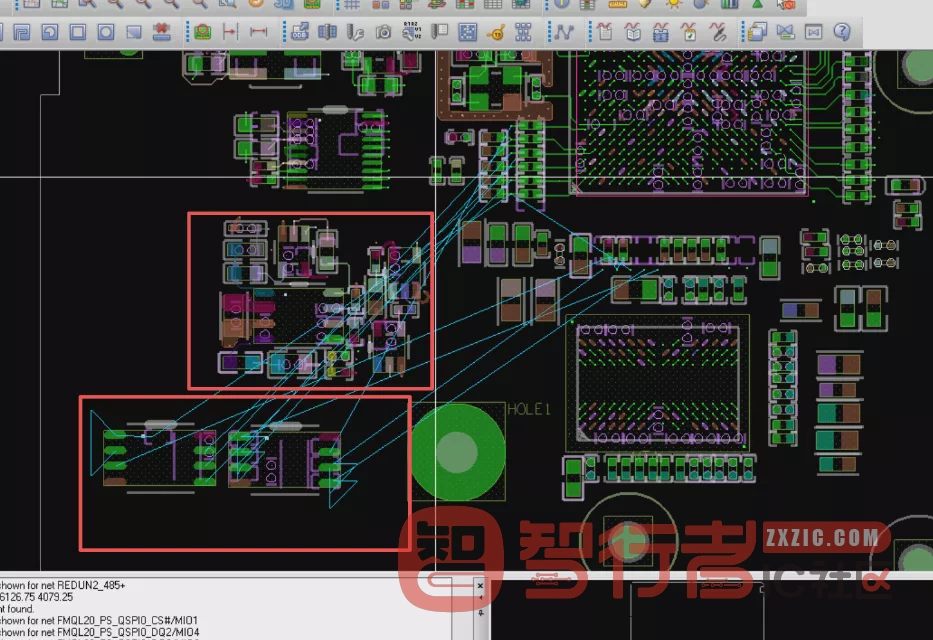

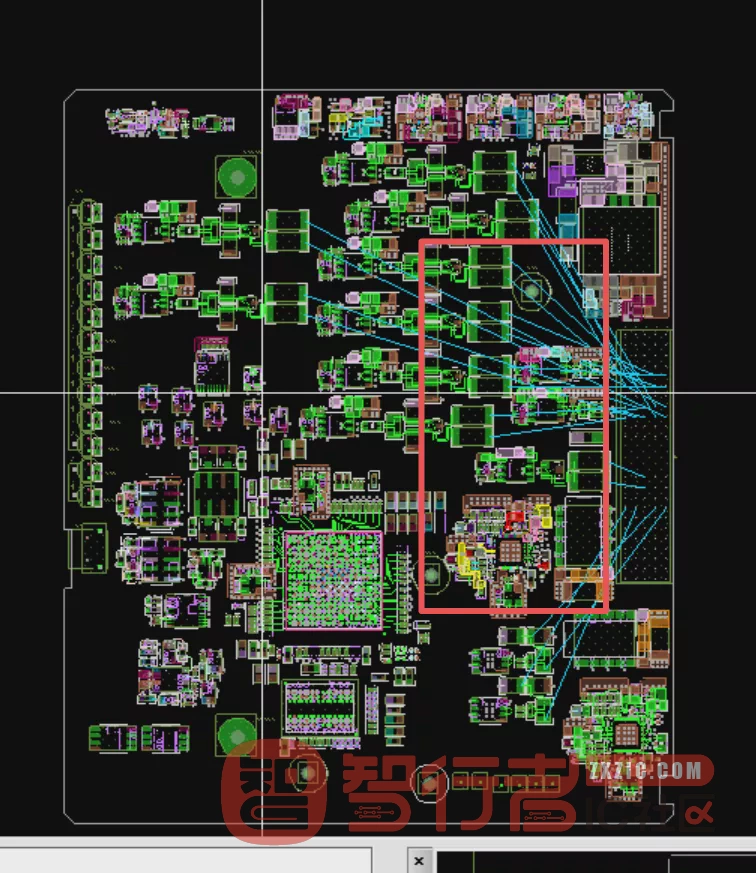

7. 这些模块根据飞线位置整齐排在连接器旁边

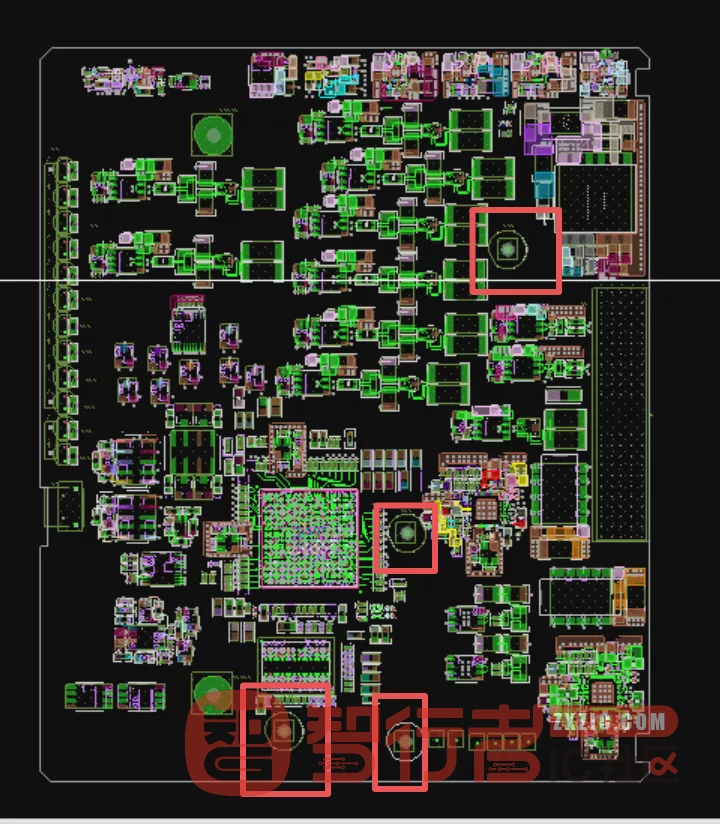

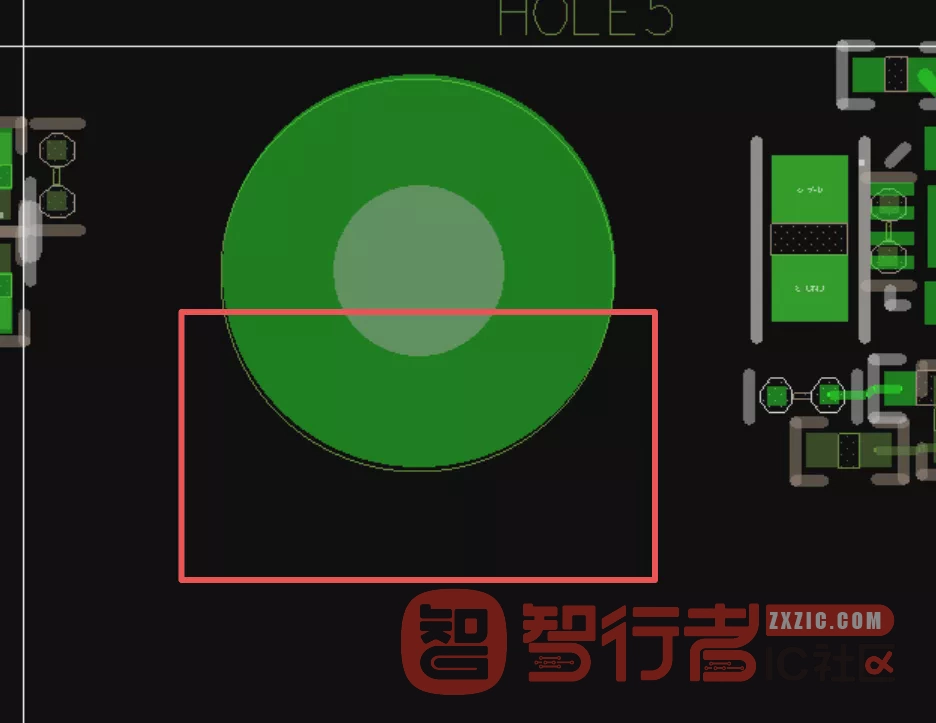

8. 如果这几个螺钉比较影响，那就大家统一删掉；如果想考验一下自己空间布局的能力也可以不删。6颗螺钉表层3mm禁止布局禁止布线（3mm为内径开始算，仅供练习规则适用）

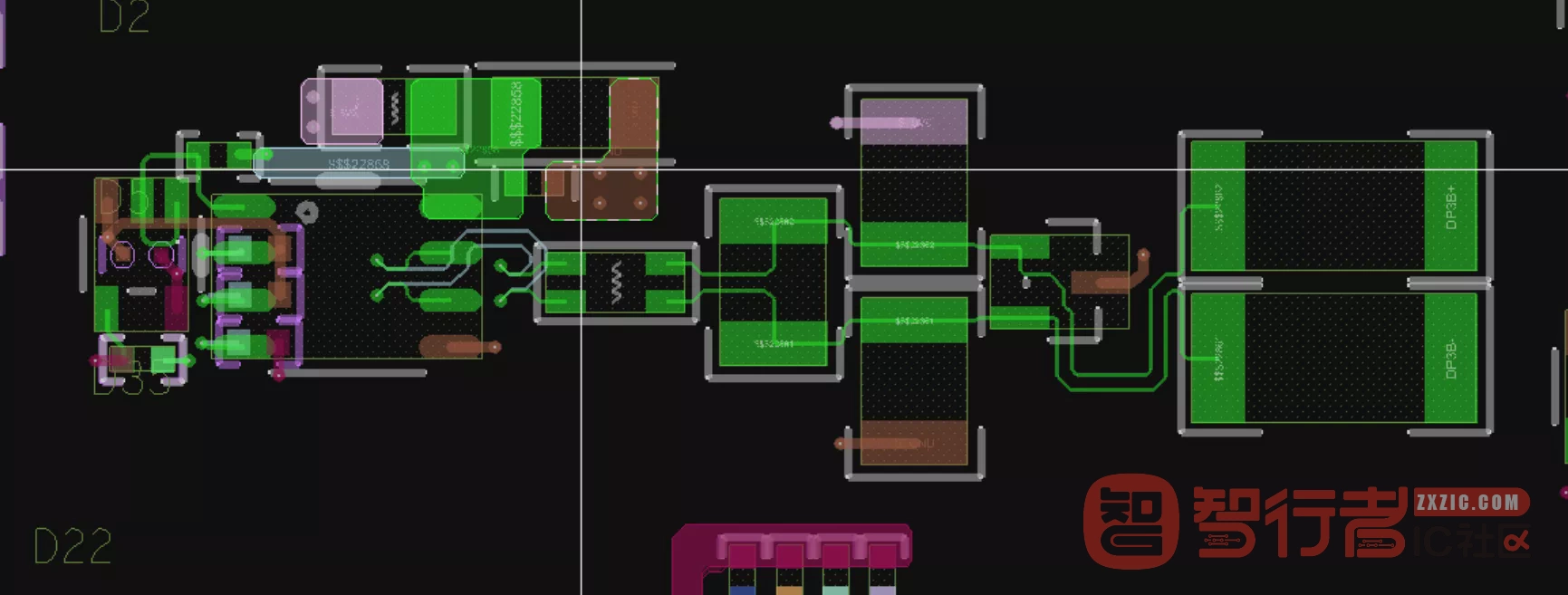

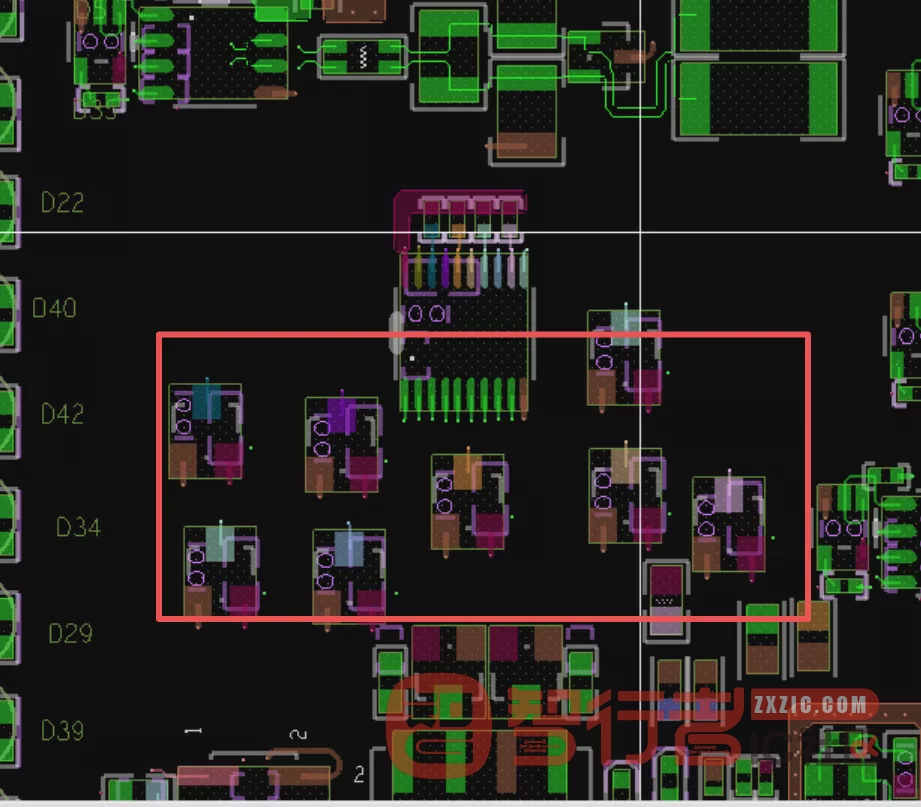

9. 一样的模块整齐摆放
10. 三个下载口：J9放左上角，J2、J3放左下角
11. 电源检测离远点没事，FLASH有空间靠近芯片
12. 晶振摆放有问题

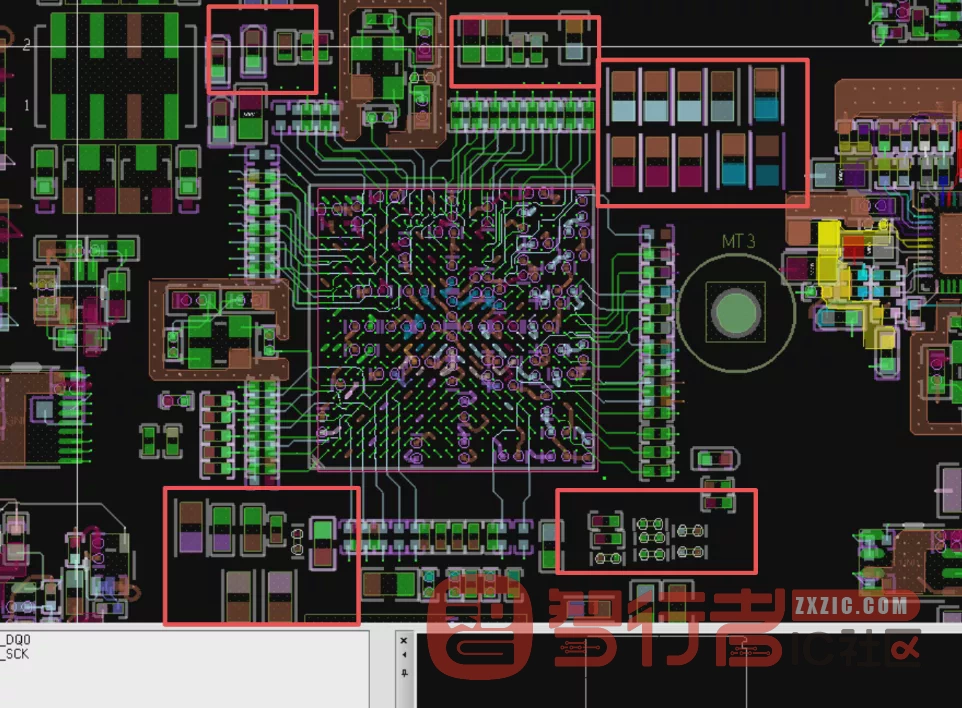

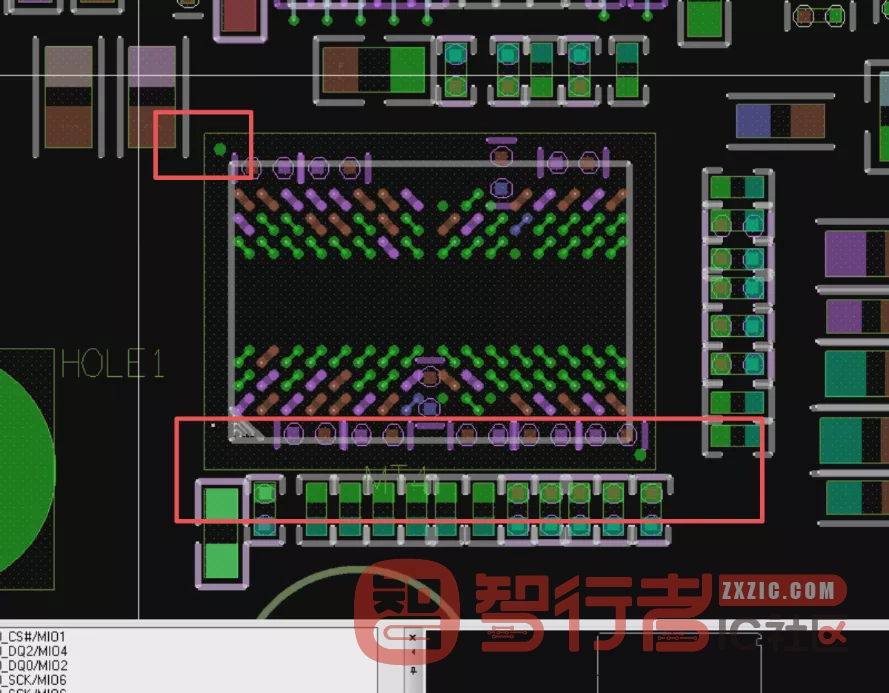

13. 模块优化做小点
14. BGA封装周围3mm器件禁布
15. 插件焊接面引脚周围至少3mm器件禁布
16. 大电容根据电源路径摆放，器件摆整齐

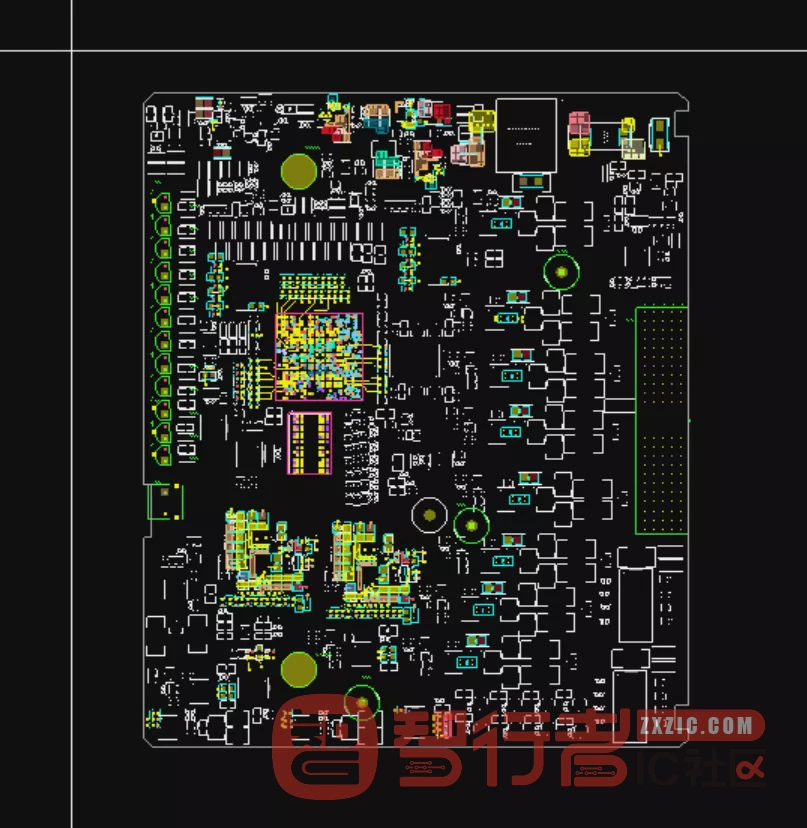

17. MARK点未放置
18. BOTTOM利用率过低，建议正反贴

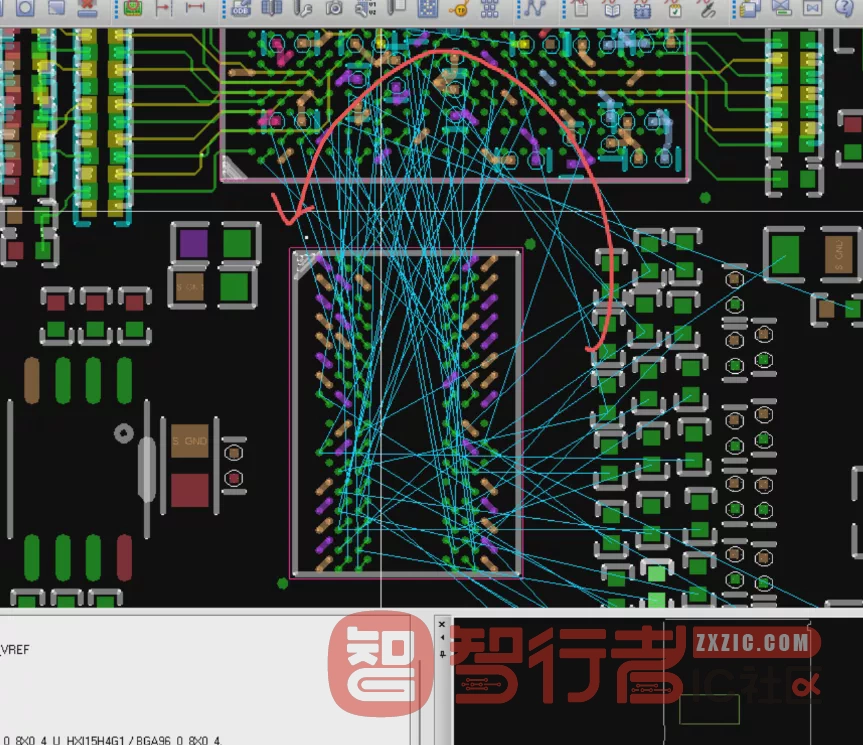

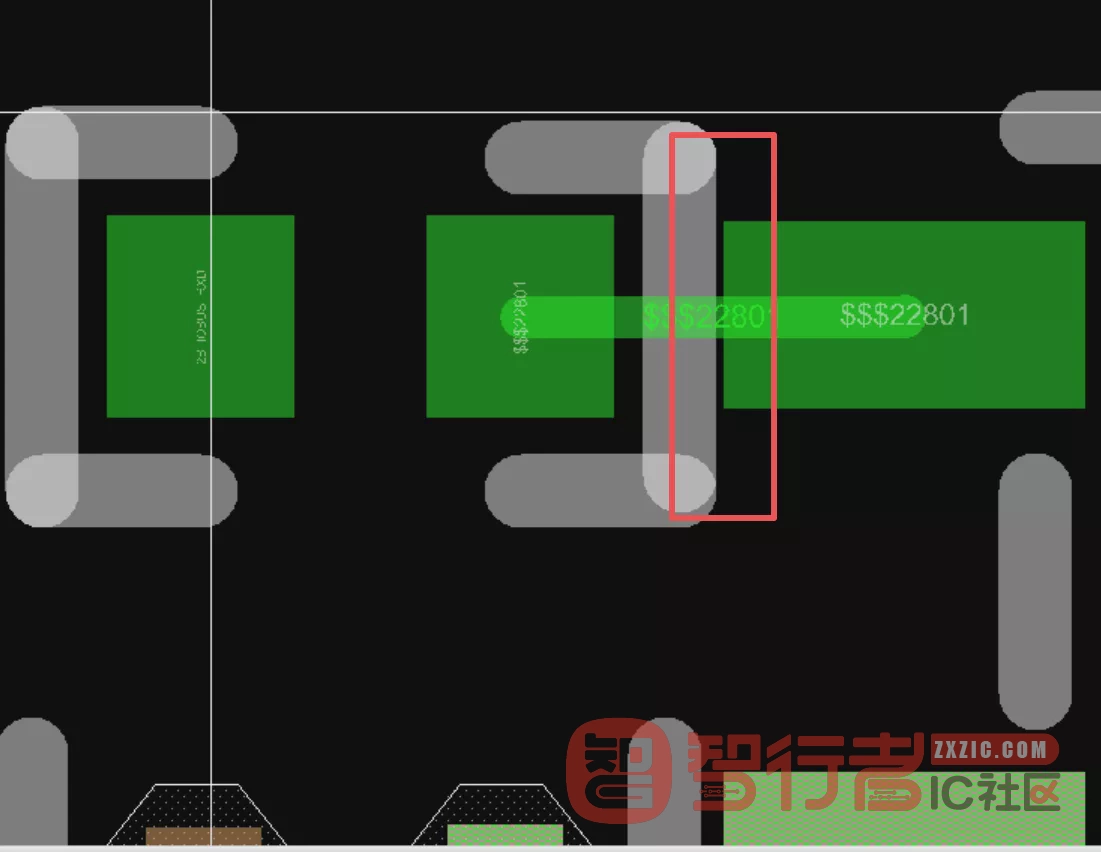

19. DDR横着摆

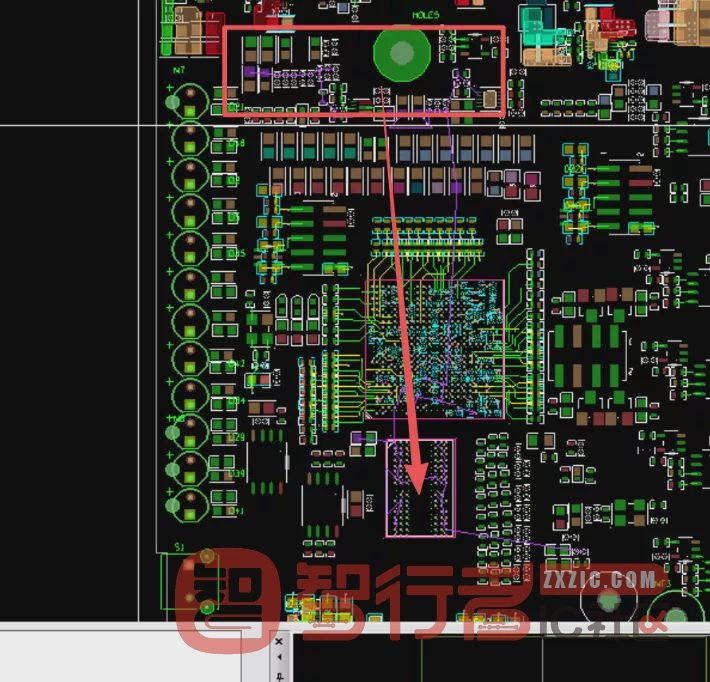

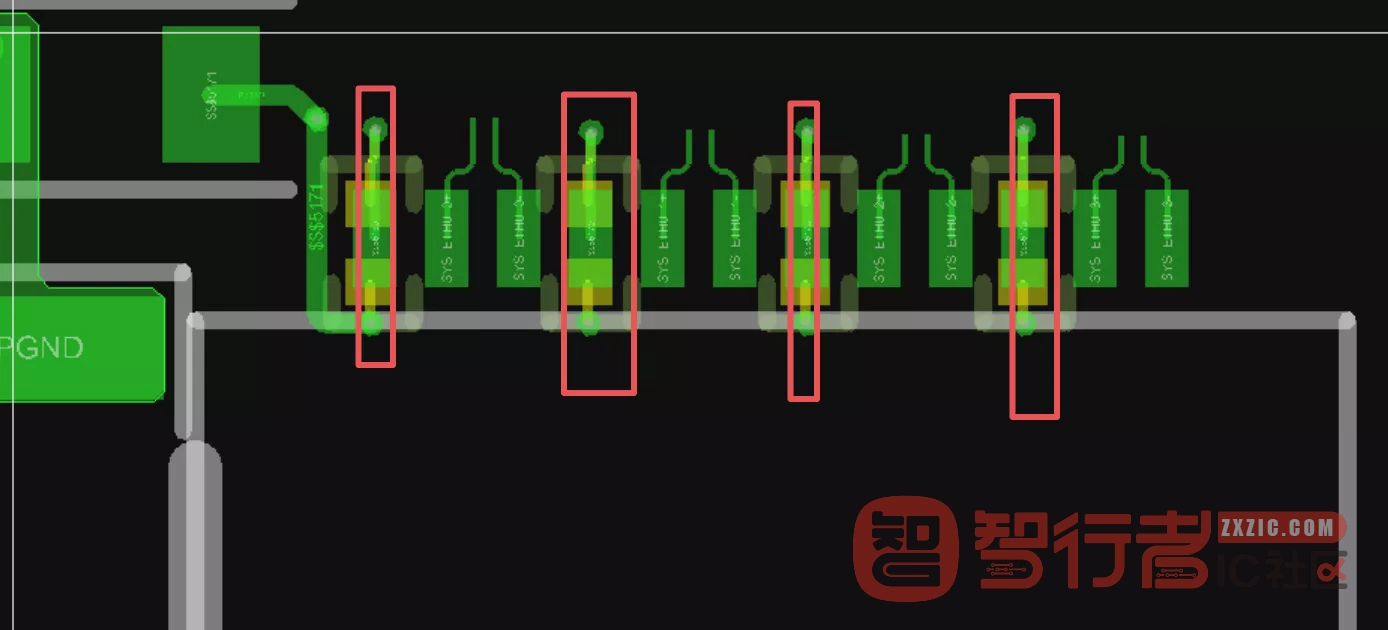

20. 丝印离焊盘过近
21. DDR的电容
22. 纯乱塞😐
23. 好歹染几种颜色吧，纯绿也不是很养眼

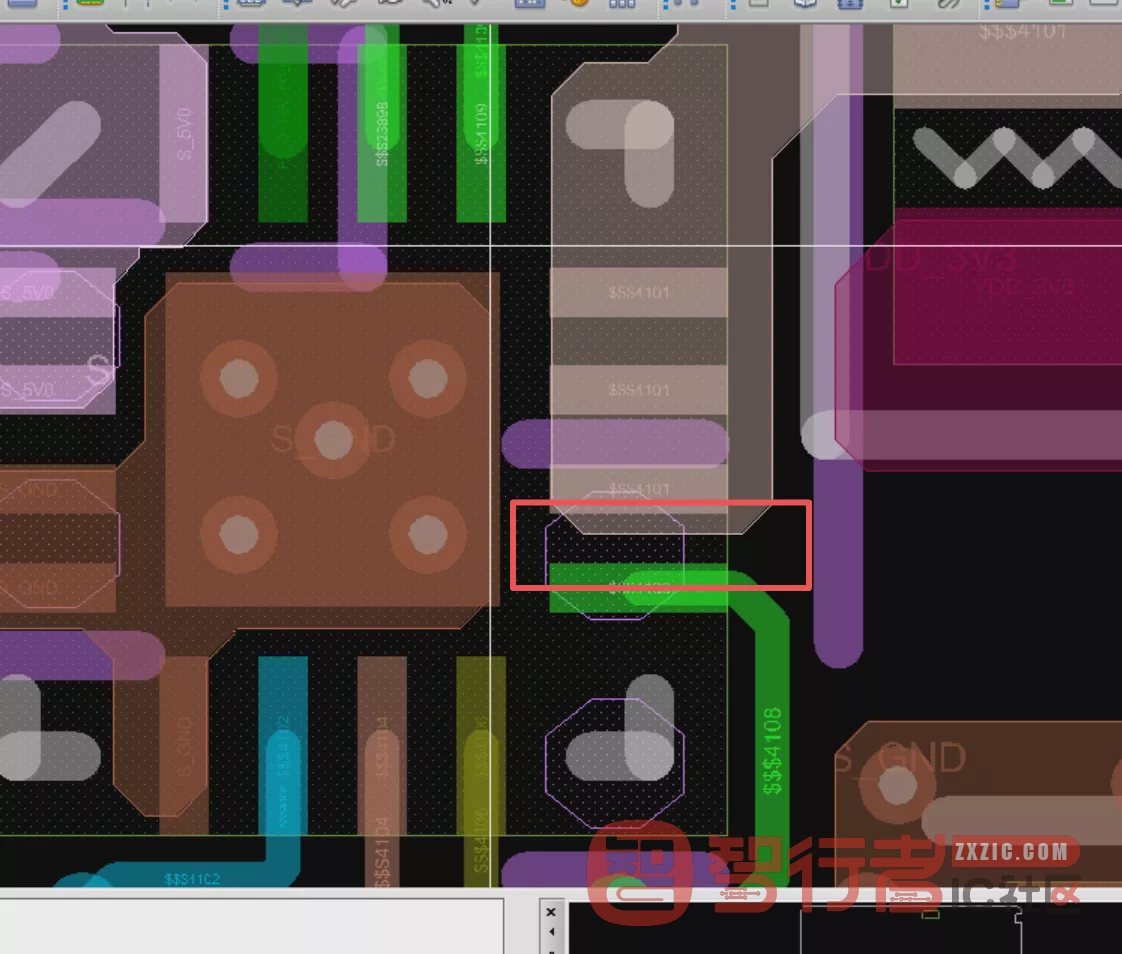

24. 重新定位，并锁住

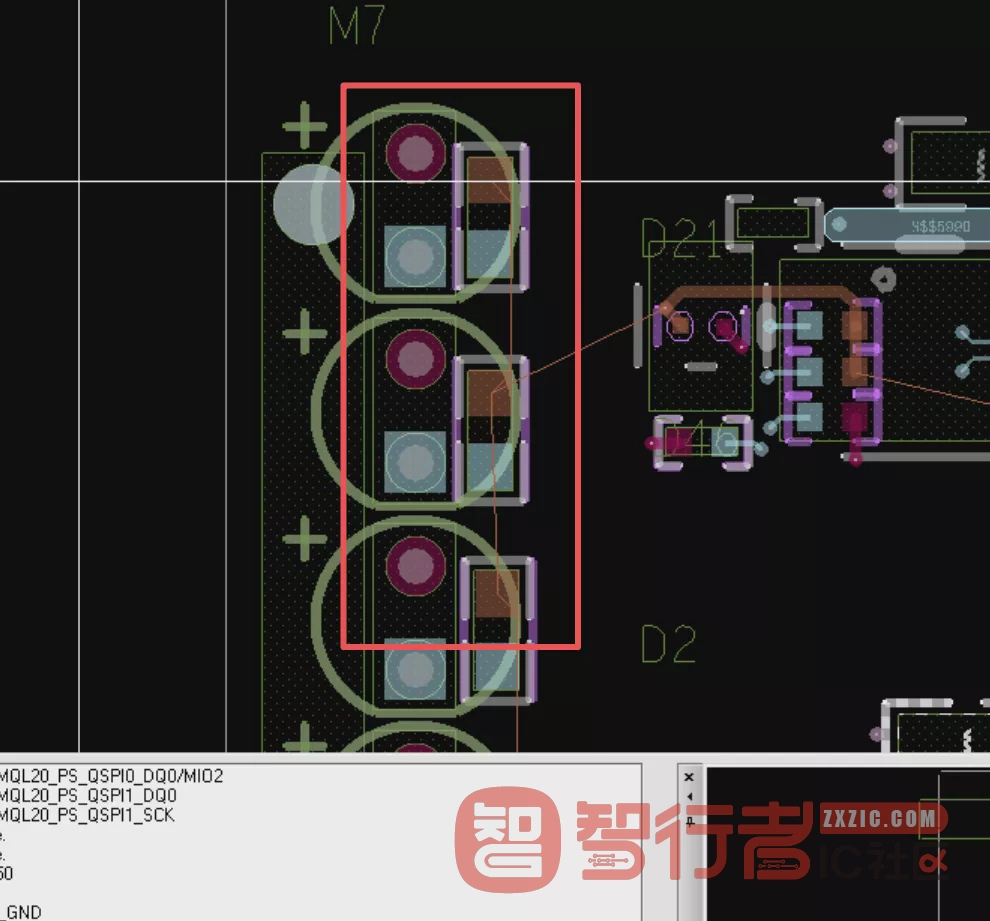

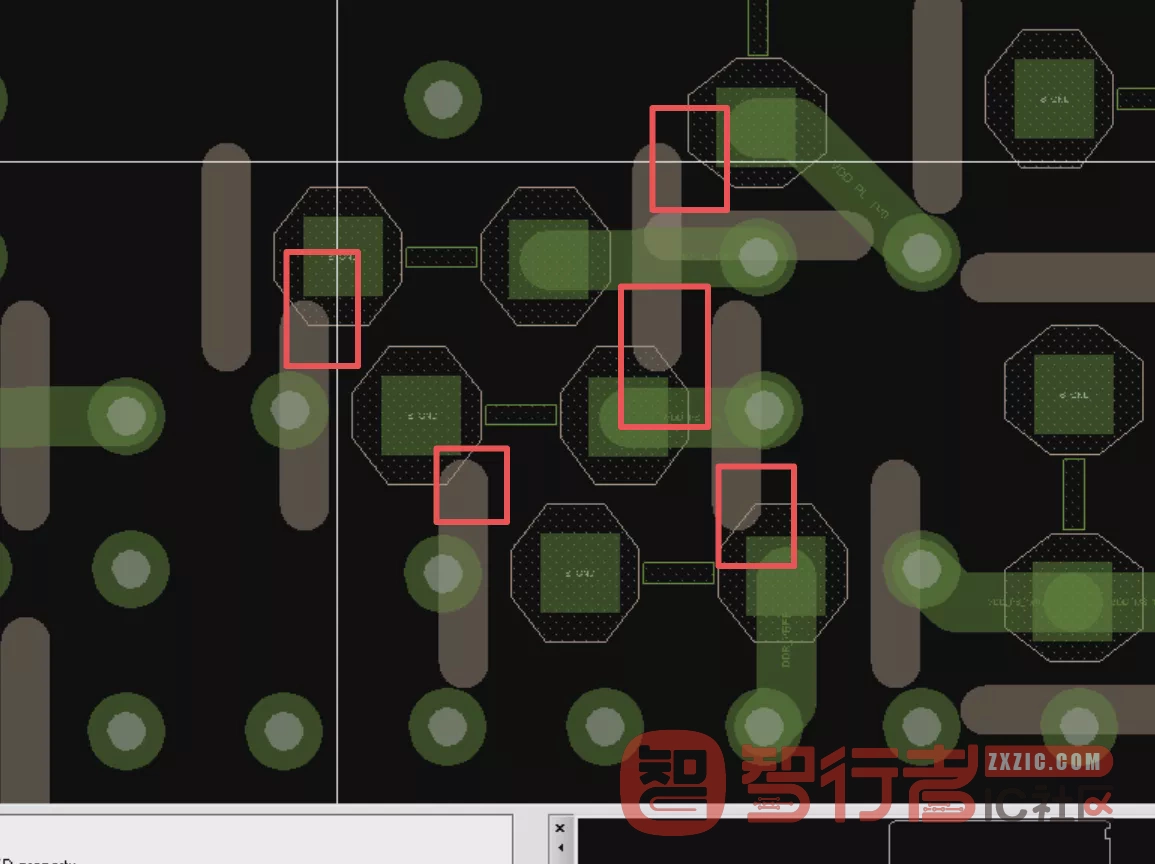

25. 丝印上焊盘，这个八边形也是焊盘

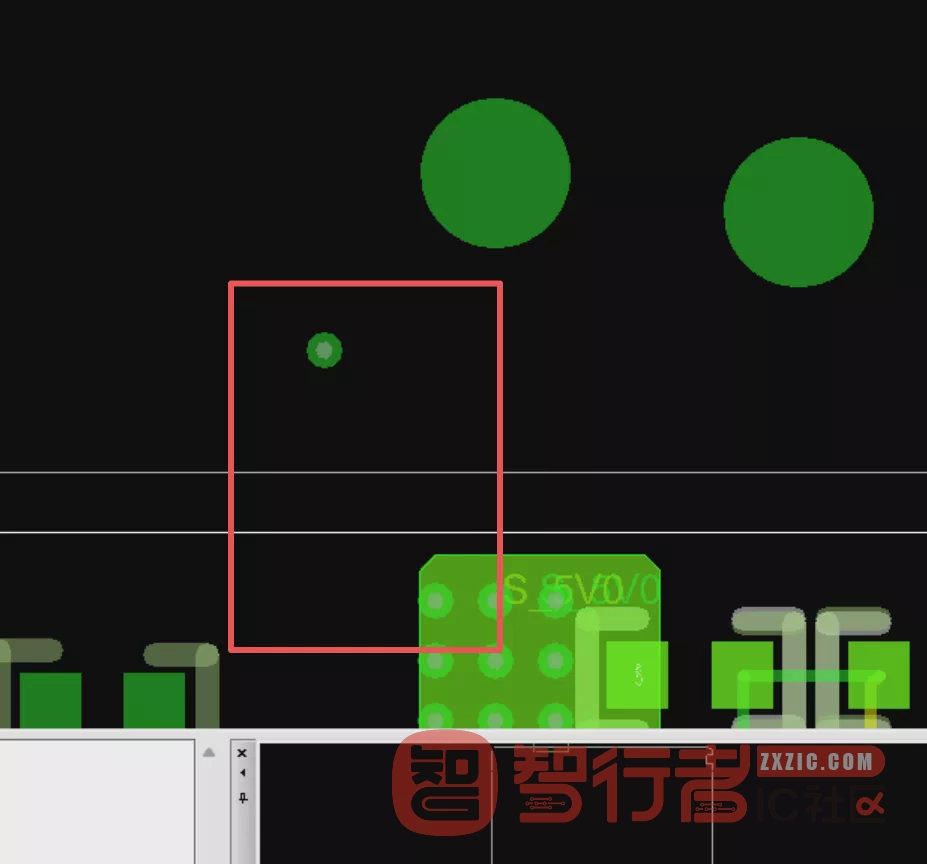

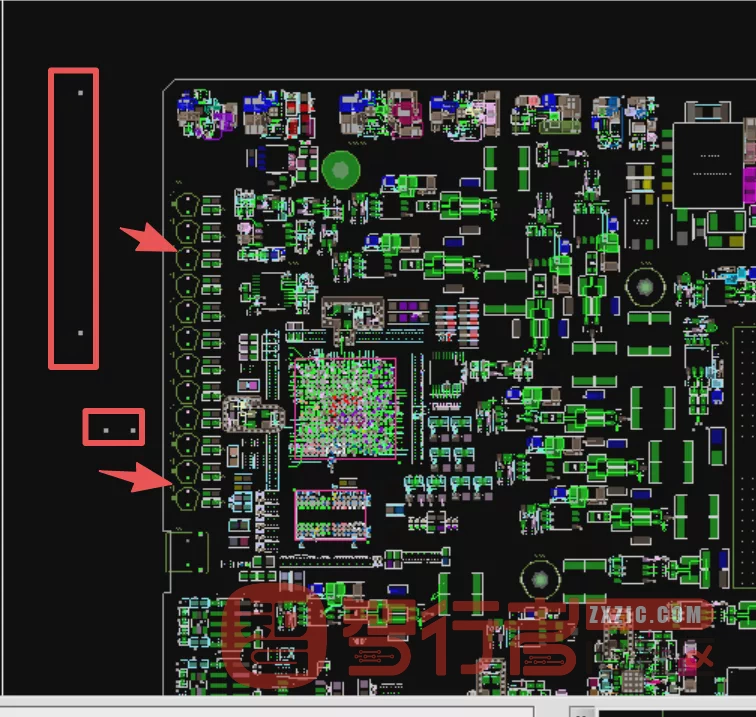

26. 结构图删了重新导，重新change

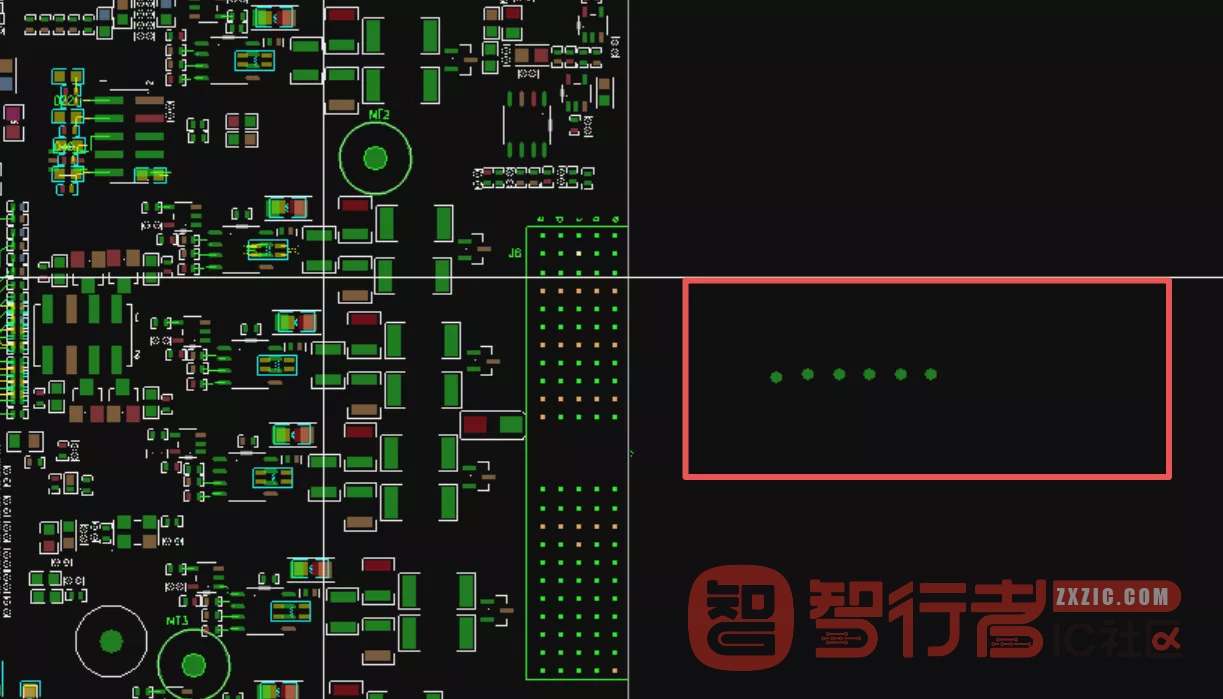

27. 孔呢

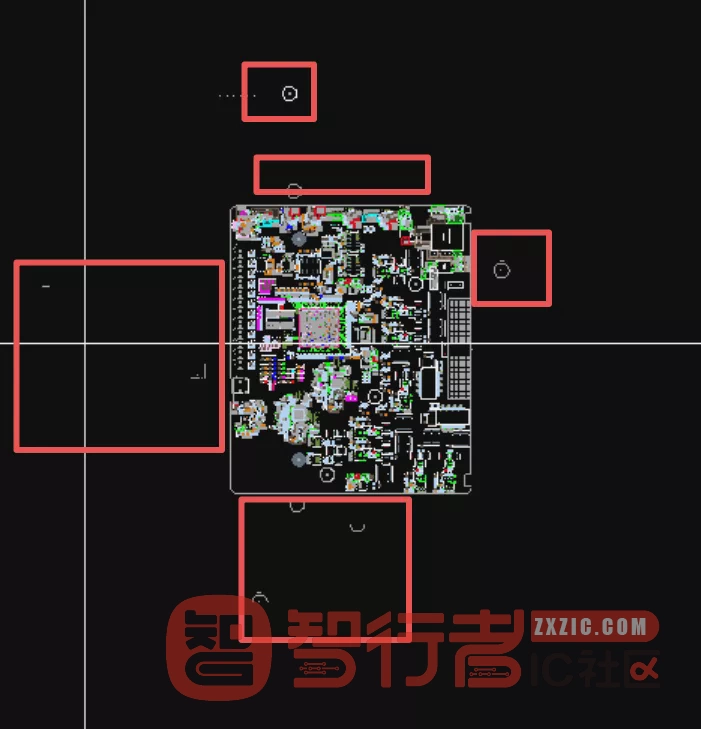

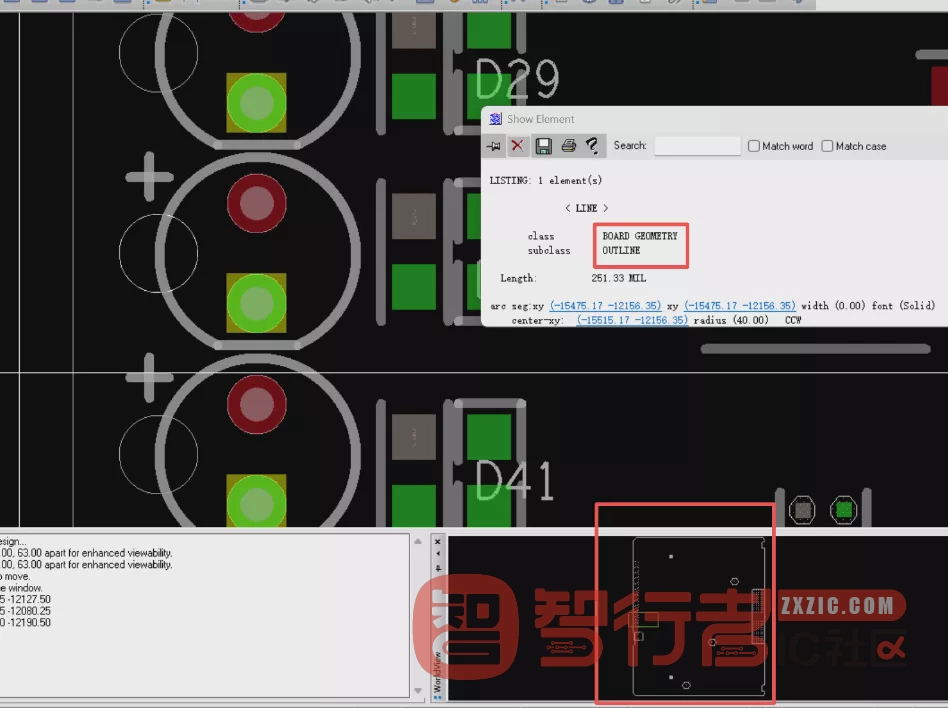

28. 板框碎一片，结构图重导重新change，结构图谁教的？

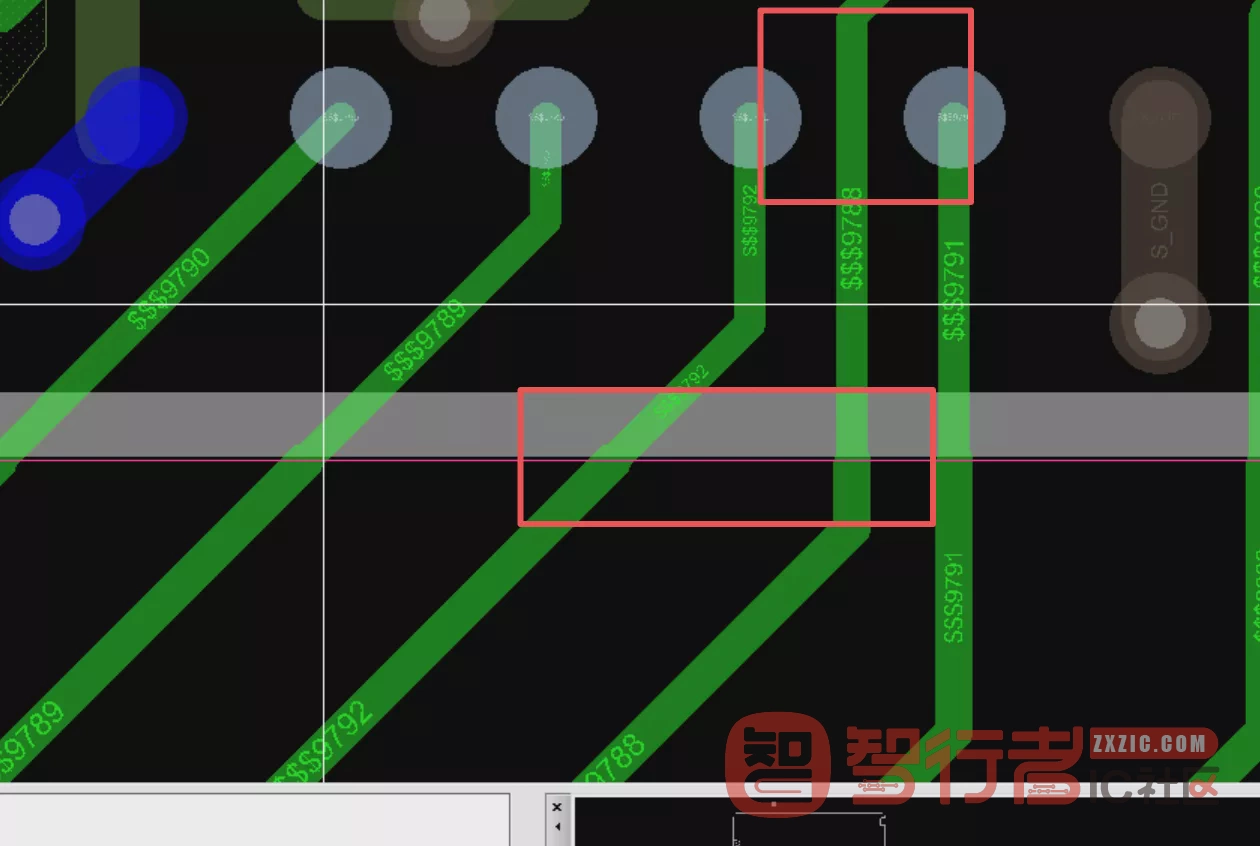

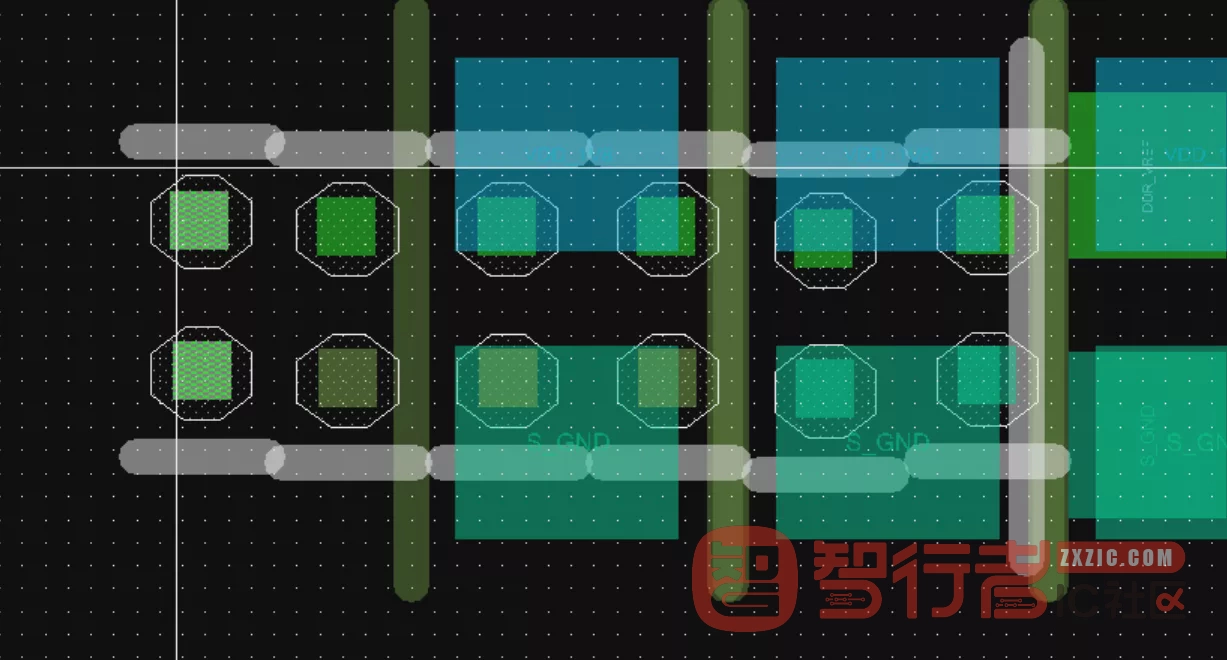

29. 线宽6mil，这里区域规则不必改线宽，可以改间距规则，Line到PIN 4.5mil即可

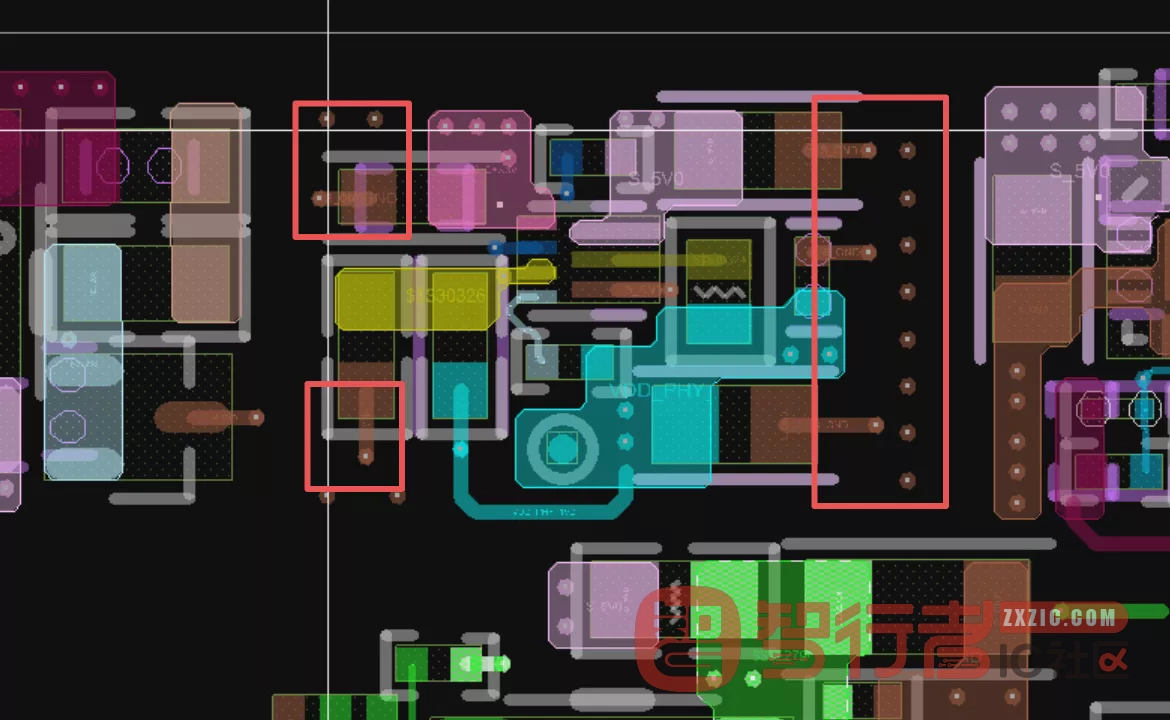

30. 差分先经过防护件
31. 器件放整齐，少用小格点调器件，UserPick用完改回去

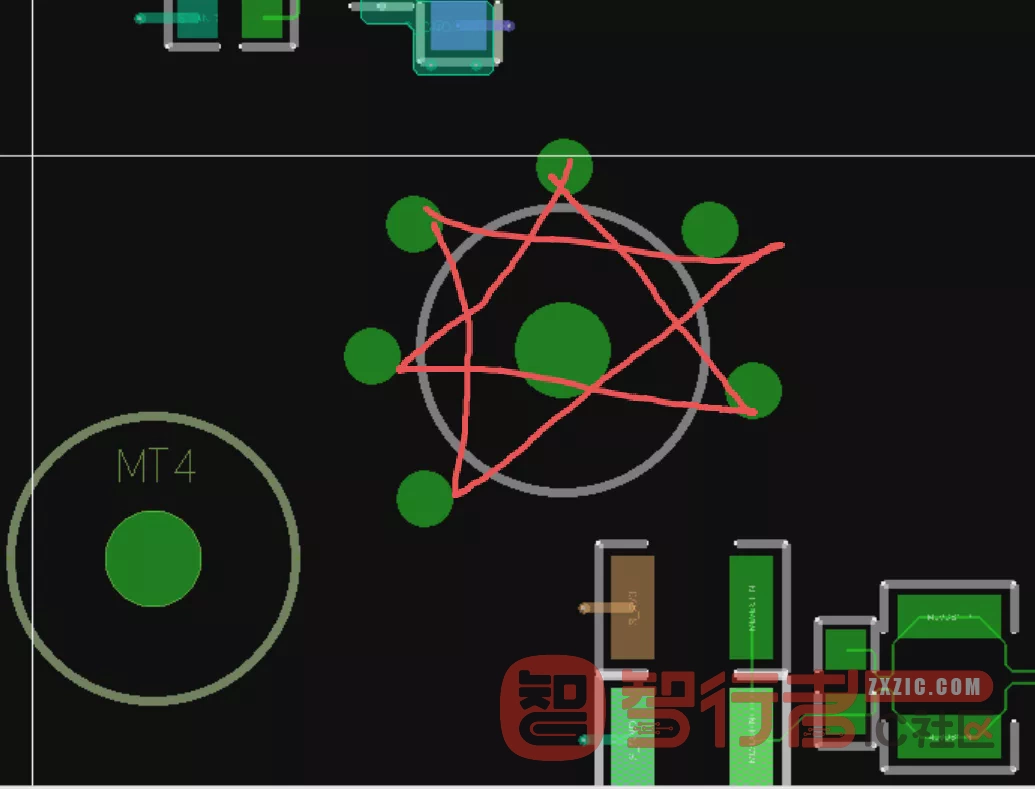

32. 六芒星阵✡️

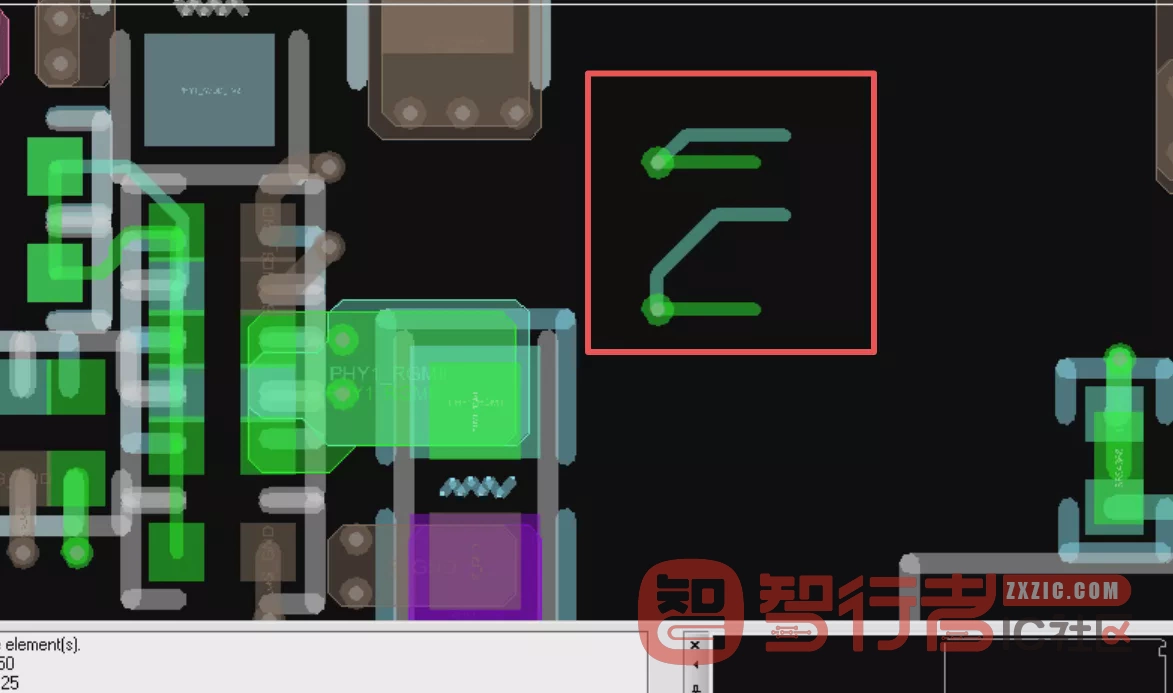

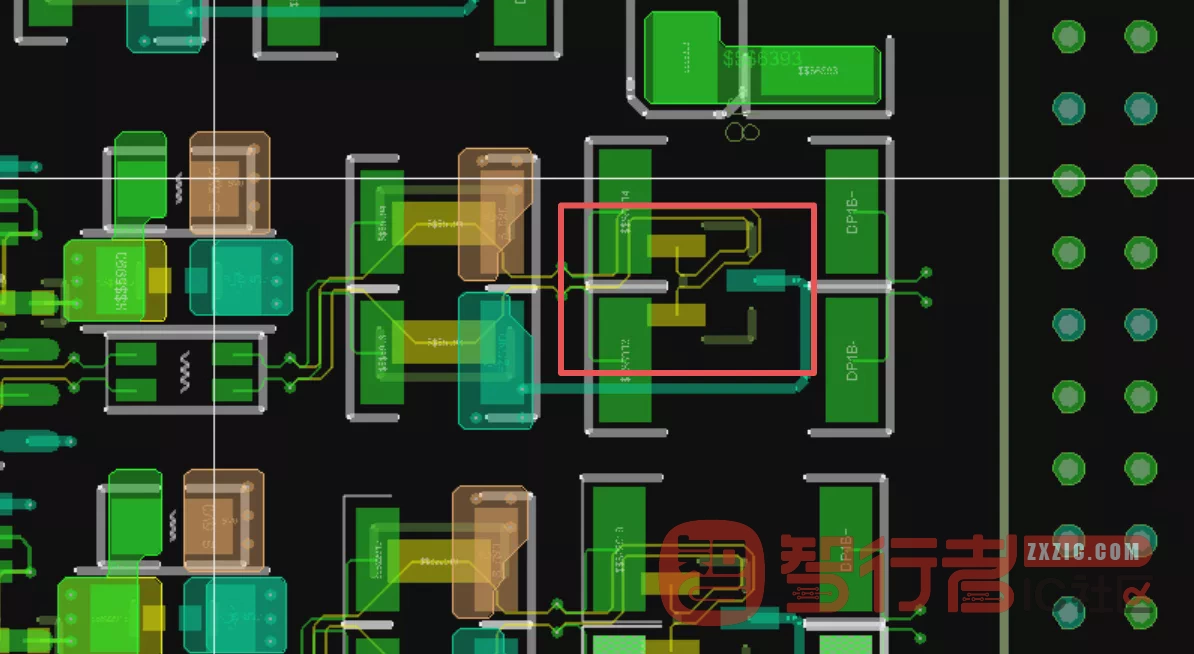

33. 粗线
34. 走丢的线头
