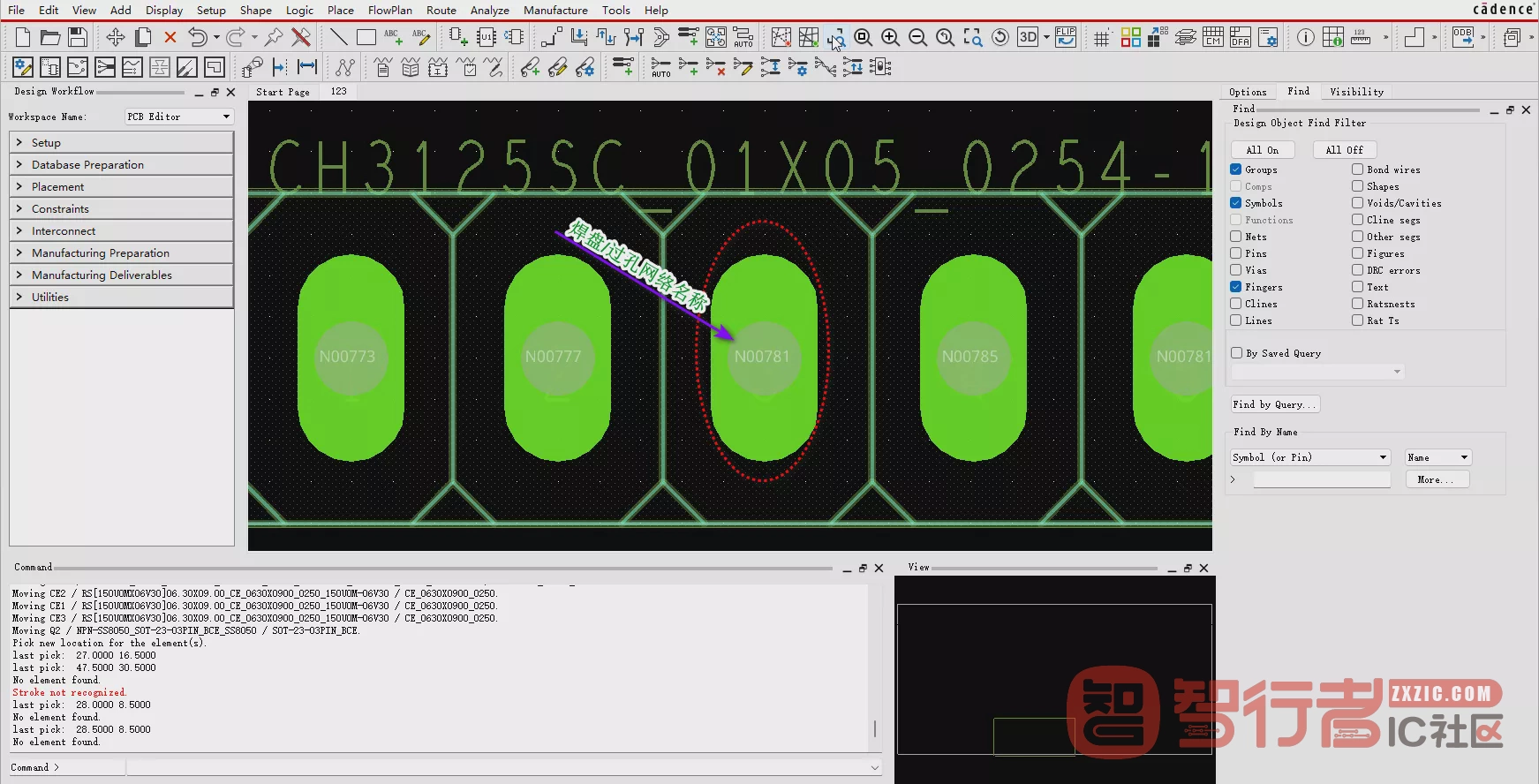

画板子的时候，焊盘和过孔上那一堆网络名称有时候挺碍眼的，密密麻麻盖在铜皮上，想看清走线都费劲。但有时候又需要它们来确认连接关系。其实在 Allegro 17.4 里，这个显示开关藏得不深，几步就能切换。
下面直接说操作。
先打开文件
启动 Cadence Allegro PCB Editor 17.4，把你手头要处理的 PCB 文件打开。
找到 Design Parameter Editor

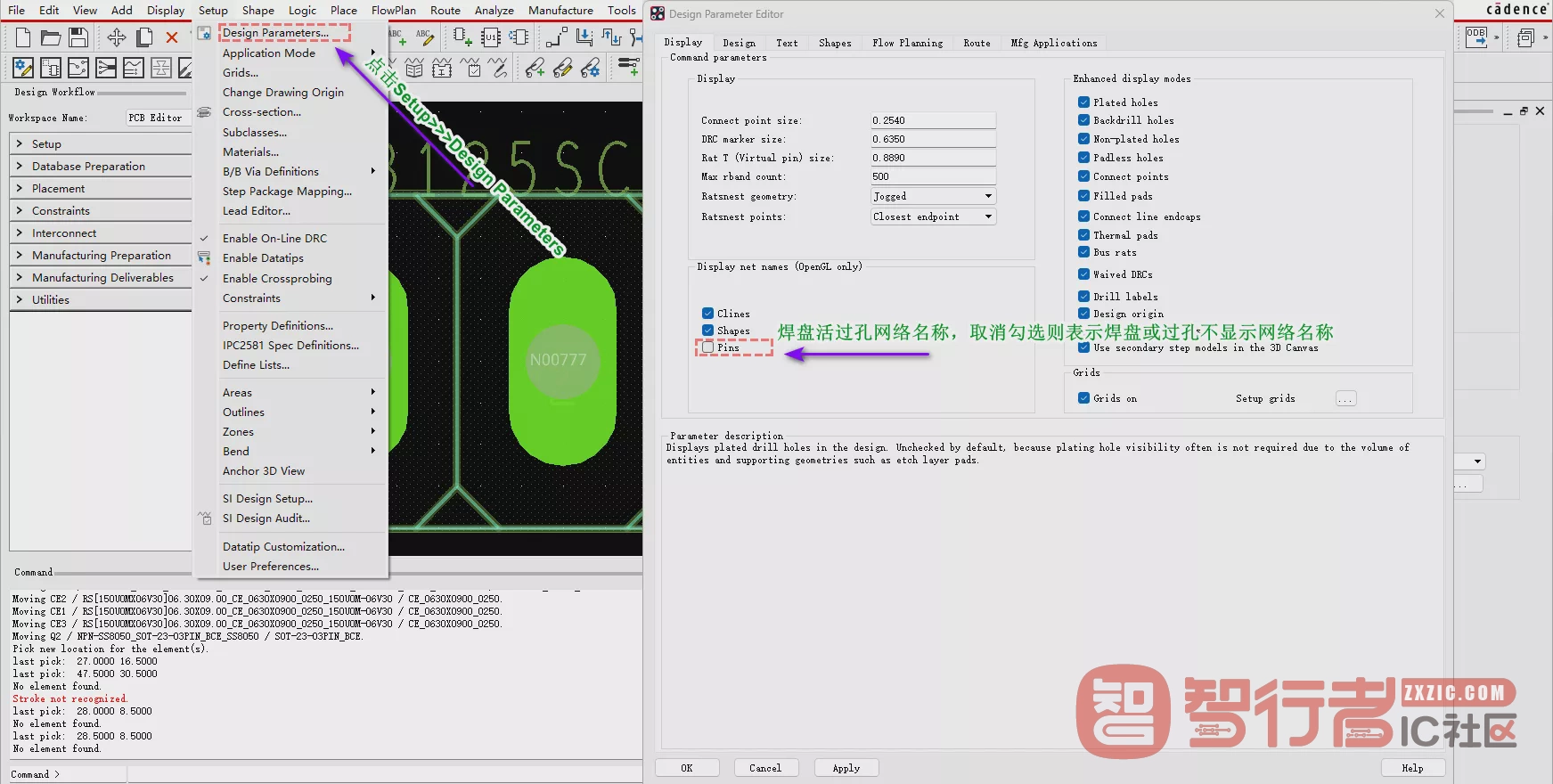

菜单栏点 Setup >>> Design Parameters，弹出 Design Parameter Editor 对话框。
切到 Pins 选项卡
在对话框里依次点 Display >>> Pins，进入 Pins 显示设置页面。
把网络名称关掉

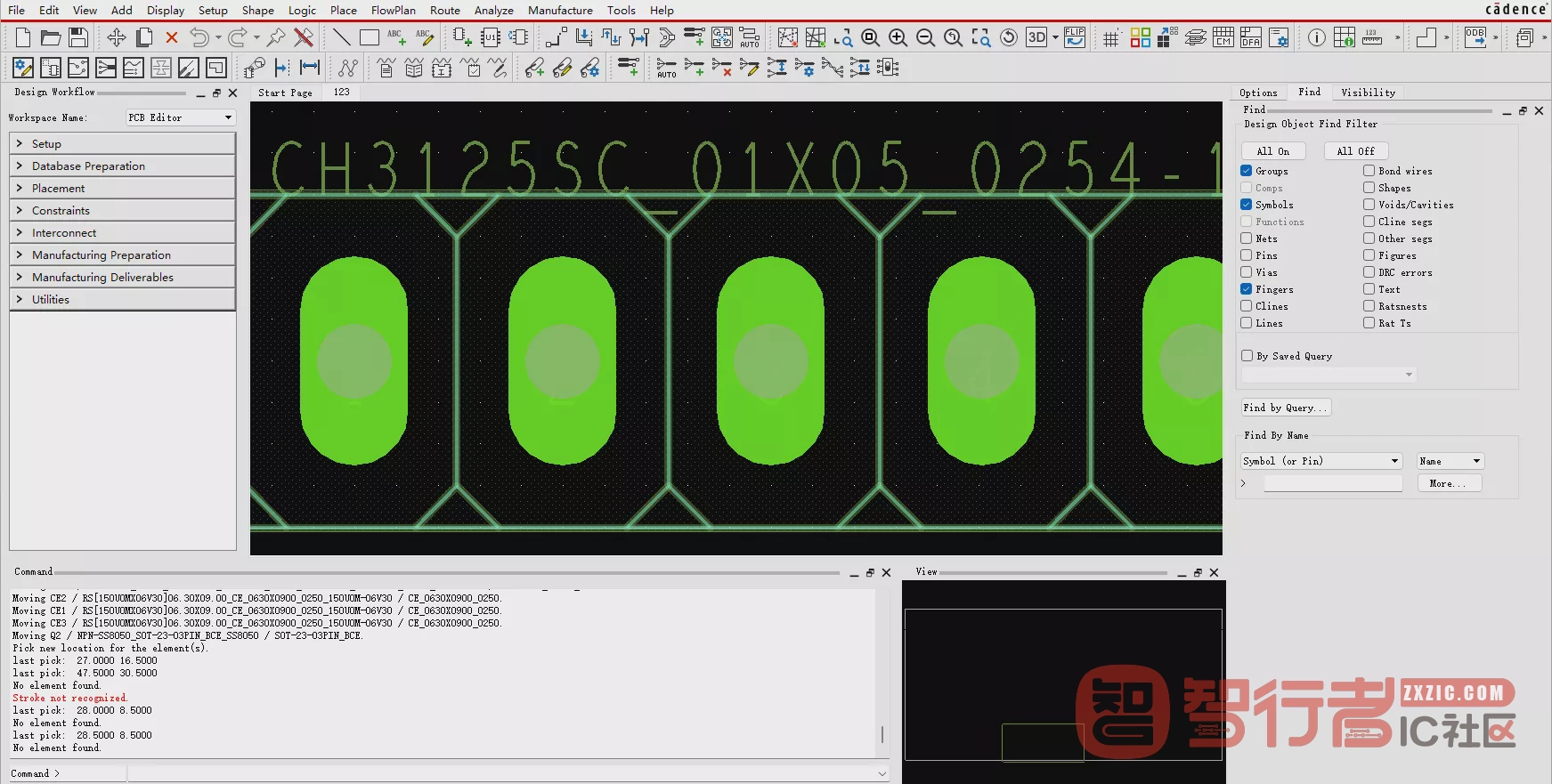

在 Pins 设置页面里找到跟网络名称显示相关的那个选项，把勾去掉，点 OK。这时候画面上所有器件的焊盘、过孔的网络名称就都不显示了。
想重新显示的话，按原路进去把勾打回来就行。
几点提醒
这个设置只影响当前文件的显示效果，不会动设计数据本身，放心改。
布局阶段建议根据实际情况灵活切换，画面干净了，操作起来也顺手。
