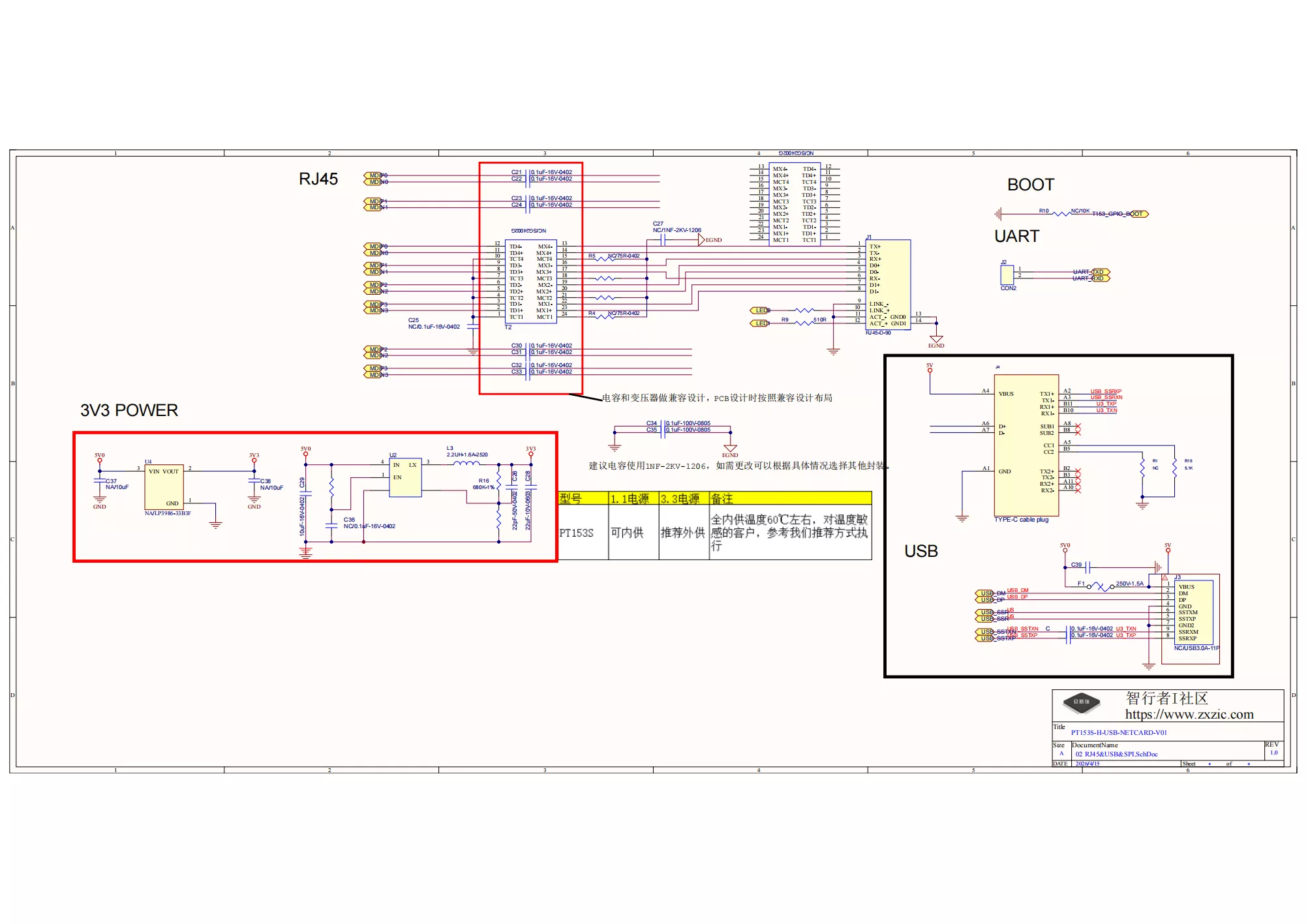

PT153S是一款国产USB3.0转千兆以太网芯片，可直接替代RTL8153B、RTL8153E、AX88179等进口芯片，广泛应用于USB千兆网卡、扩展坞、PC、嵌入式工业主板等电子产品。本文提供PT153S电路图及替代RTL8153B的设计要点。
PT153S芯片简介
PT153S支持USB3.0/2.0接口，集成10/100/1000M以太网PHY和MAC，兼容IEEE 802.3标准，支持多种操作系统，具有低功耗、高集成度、稳定性强等优点。

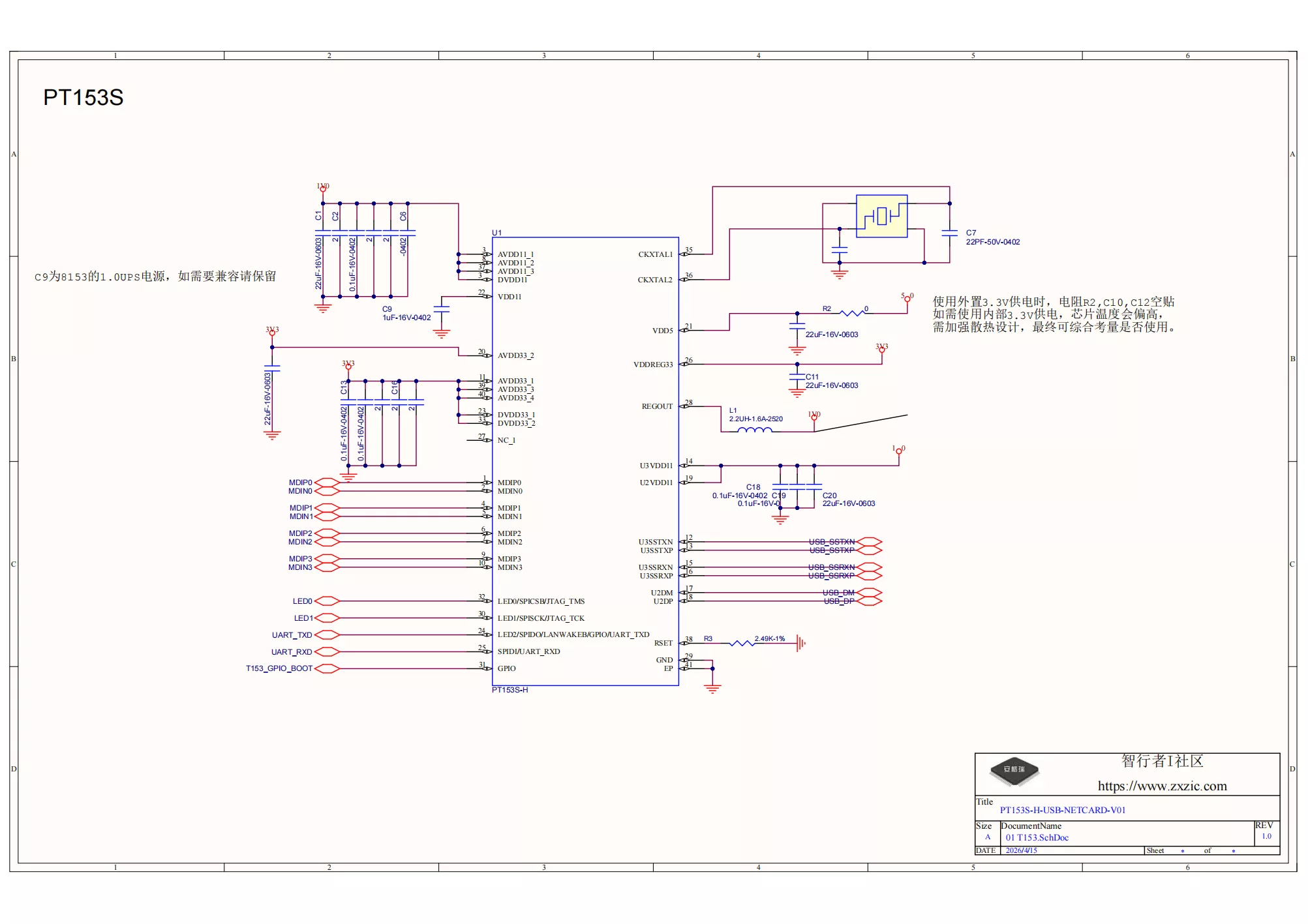

PT153S电路图设计要点
1. 电源设计：PT153S需要3.3V和1.0V供电，建议使用LDO或DC-DC稳压器，并在电源引脚附近放置去耦电容（如0.1uF和10uF组合）。
2. USB接口：USB3.0差分对（TX/RX）需做90Ω阻抗控制，USB2.0差分对（D+/D-）需做45Ω阻抗控制，并串联共模电感抑制EMI。
3. 以太网接口：RJ45连接器需集成网络变压器，或使用外置变压器，差分对需做100Ω阻抗控制，并注意布线等长。
4. 时钟电路：PT153S需要25MHz晶振，负载电容需根据晶振规格调整，并靠近芯片放置。
5. 其他引脚：LED指示、复位、配置引脚等需按芯片手册连接。
替代RTL8153B设计注意事项
PT153S与RTL8153B引脚兼容，可直接替换，但需注意以下几点：
1. 确认电源电压和电流需求是否一致。
2. 检查晶振频率和负载电容是否匹配。
3. 核对LED引脚定义和驱动能力。
4. 测试USB和以太网信号完整性，必要时调整匹配电阻。
应用场景
PT153S适用于USB千兆网卡、扩展坞、工业控制、嵌入式主板等，可降低BOM成本，提高国产化率。
