做高速PCB设计，差分对是绕不开的坎。很多工程师刚接触时，总觉得差分对设置很玄乎，其实说白了就是两件事：约束规则和走线手法。今天不讲虚的，直接按我平时画板的习惯来捋一遍。
一、先搞清楚差分对是什么
差分对就是一对等长、等宽、间距恒定的信号线，一个走正信号，一个走负信号。好处是抗干扰强，EMI小，所以USB、HDMI、DDR这些高速接口基本都用它。
但要注意，差分对不是简单地把两根线并排走就完事。它要求两根线严格对称，长度差要控制在几十mil以内，间距也要恒定，否则阻抗不连续，信号反射就来了。
二、在Allegro里怎么设置差分对
我用的是Cadence Allegro，其他EDA工具思路也差不多。设置差分对分三步：
1. 定义差分对

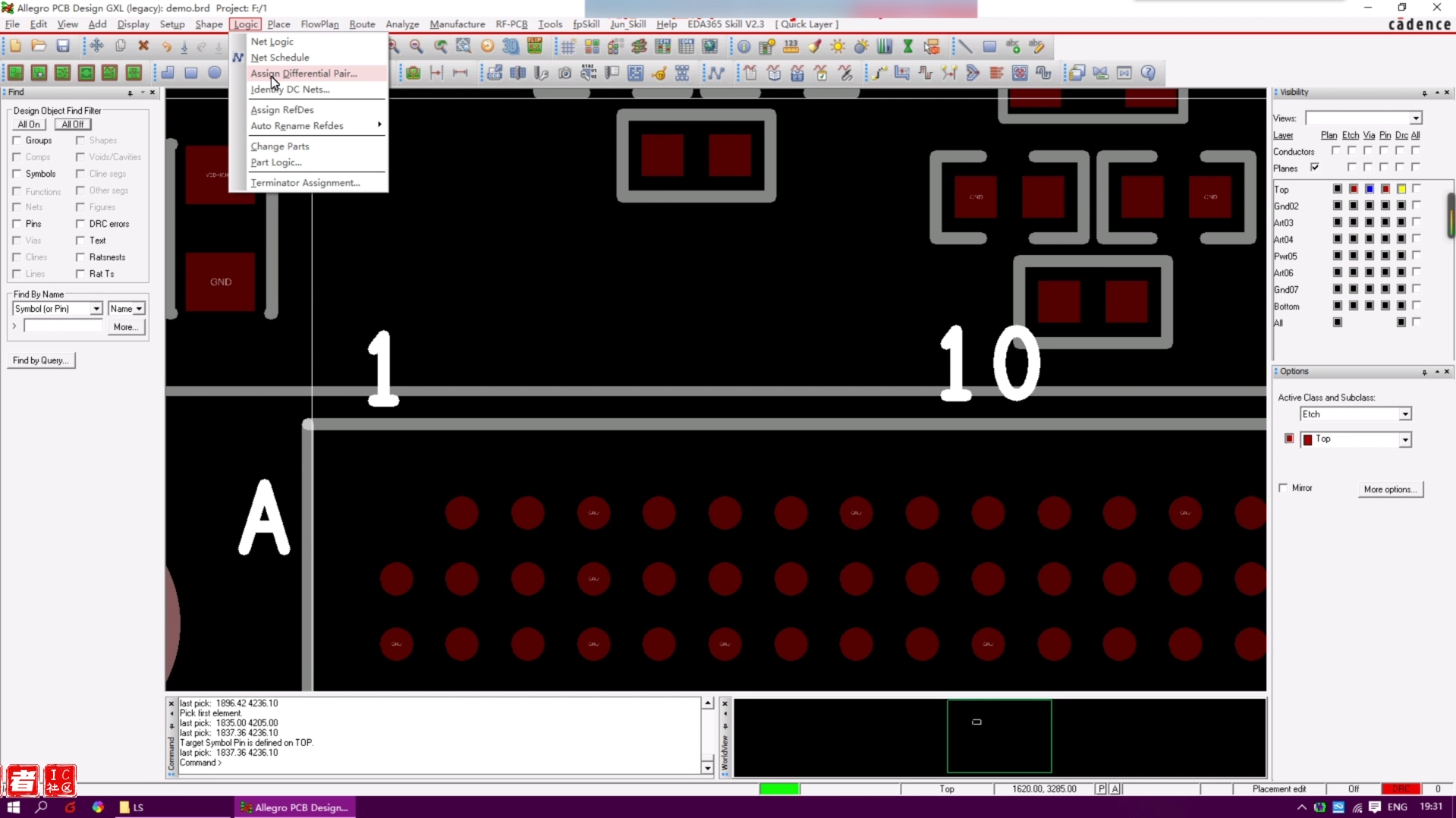

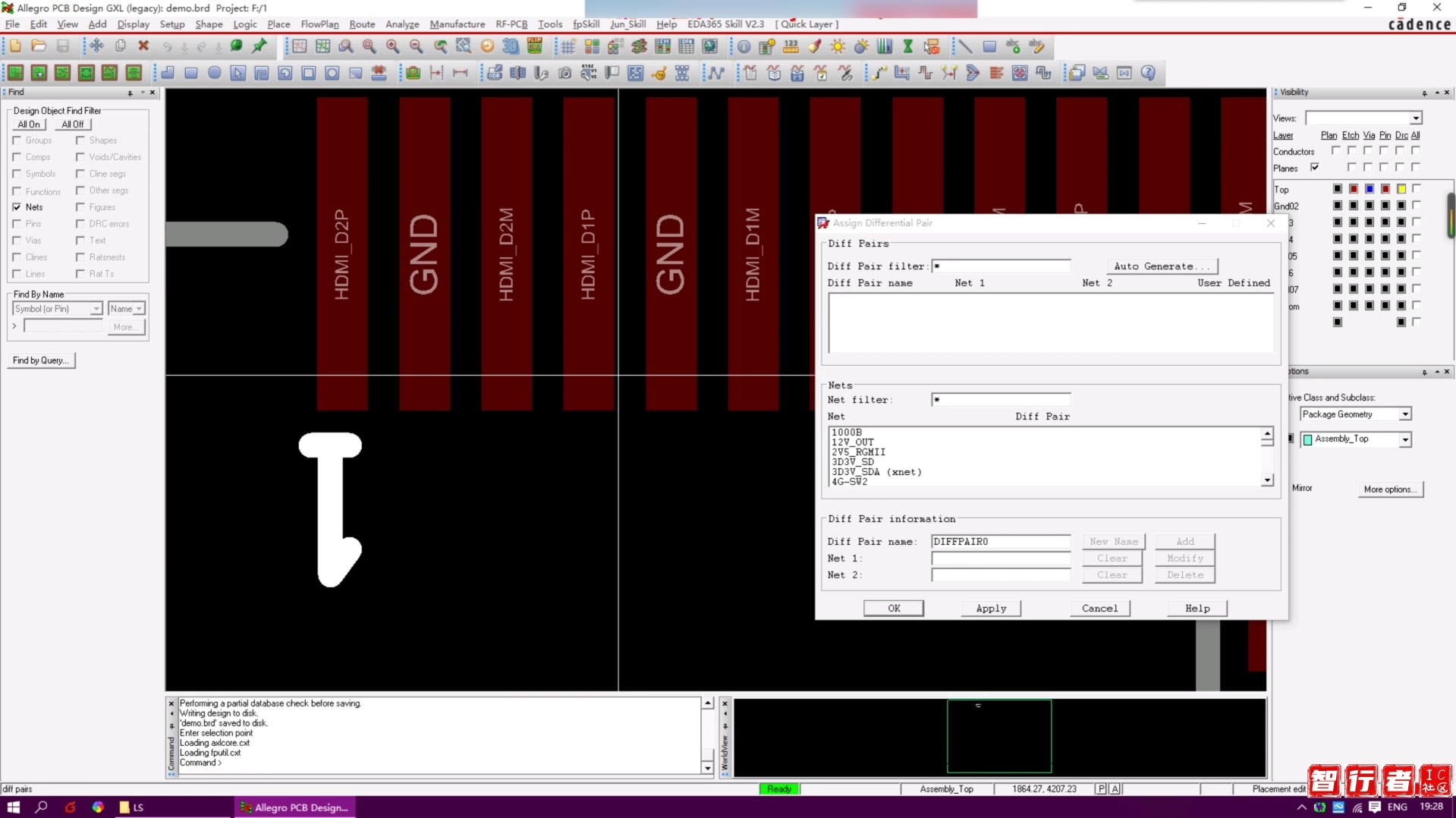

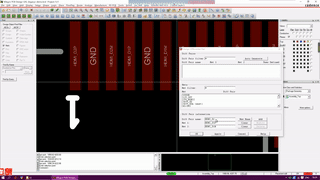

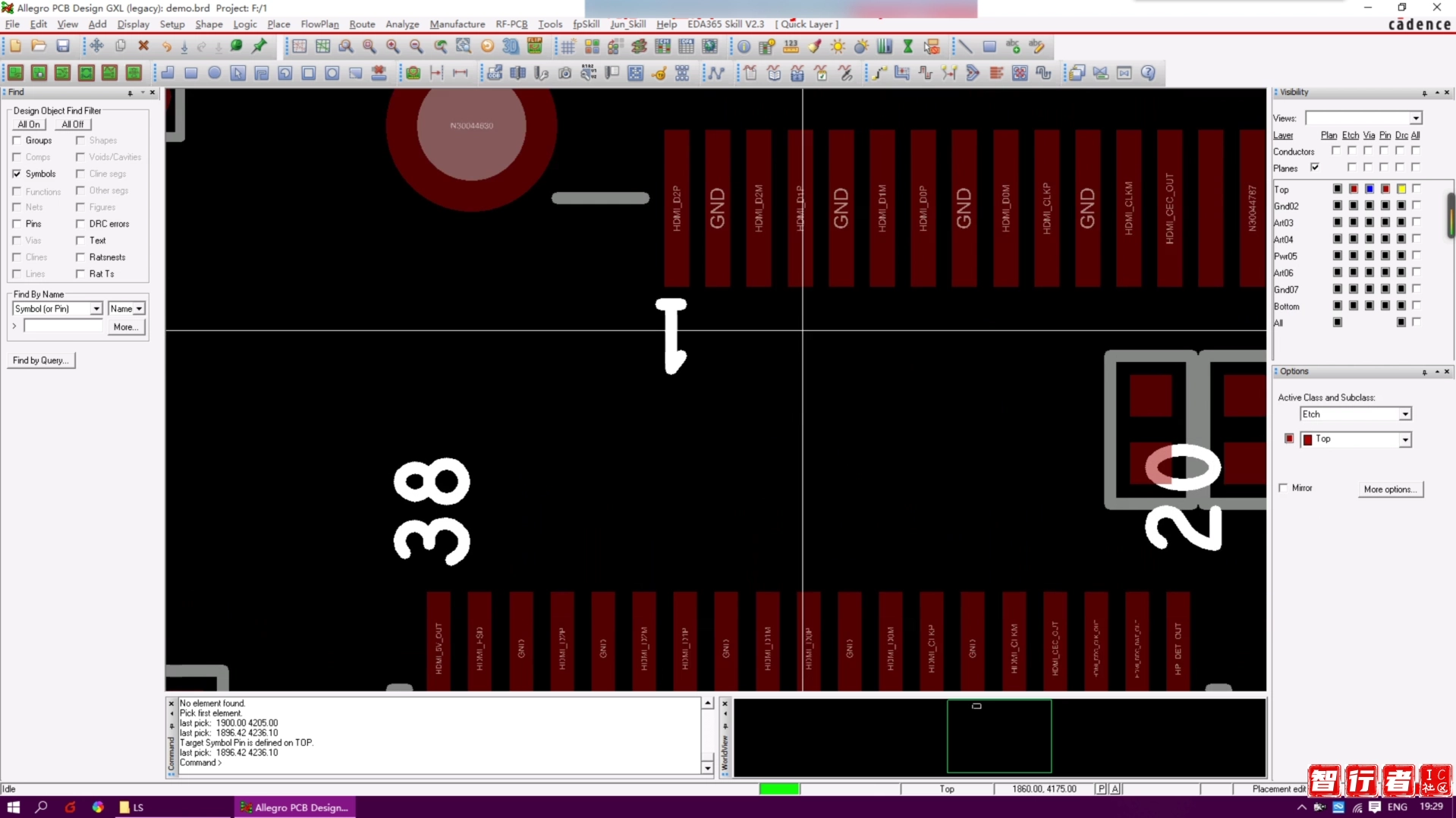

打开约束管理器（Constraint Manager），在Physical选项下找到Net，把要组成差分对的两根网络选中，右键选择Create Differential Pair。命名的时候建议带后缀，比如USB_P和USB_N，方便后面区分。
2. 设置线宽和间距

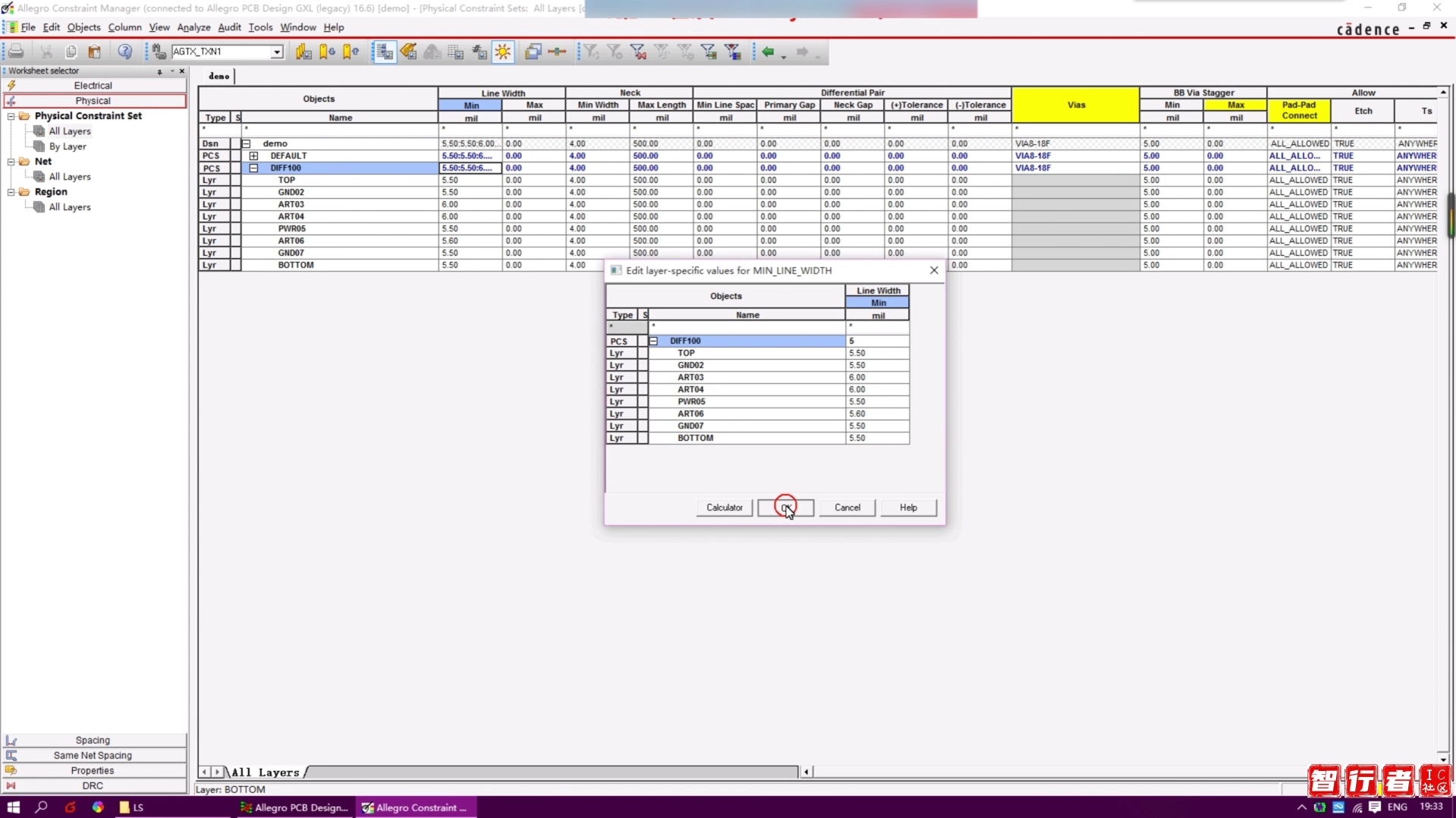

差分对的阻抗通常有要求，比如90Ω或100Ω。这个要靠叠层和线宽间距来实现。一般先算好线宽和间距，然后在约束管理器里设置：
- 线宽（Line Width）：根据阻抗计算值填，比如5mil。
- 间距（Gap）：就是两根线中心到中心的距离，比如8mil。
- 差分对到其他网络的间距也要设，防止串扰。
这些值不是拍脑袋定的，要用SI9000之类的工具算，或者参考芯片手册的推荐值。
3. 设置等长规则
差分对要求两根线长度差尽量小，一般控制在5mil以内。在约束管理器的Relative Propagation Delay里，给差分对设置等长目标，比如以其中一根为基准，另一根的长度差设为0。
三、走线的实战技巧

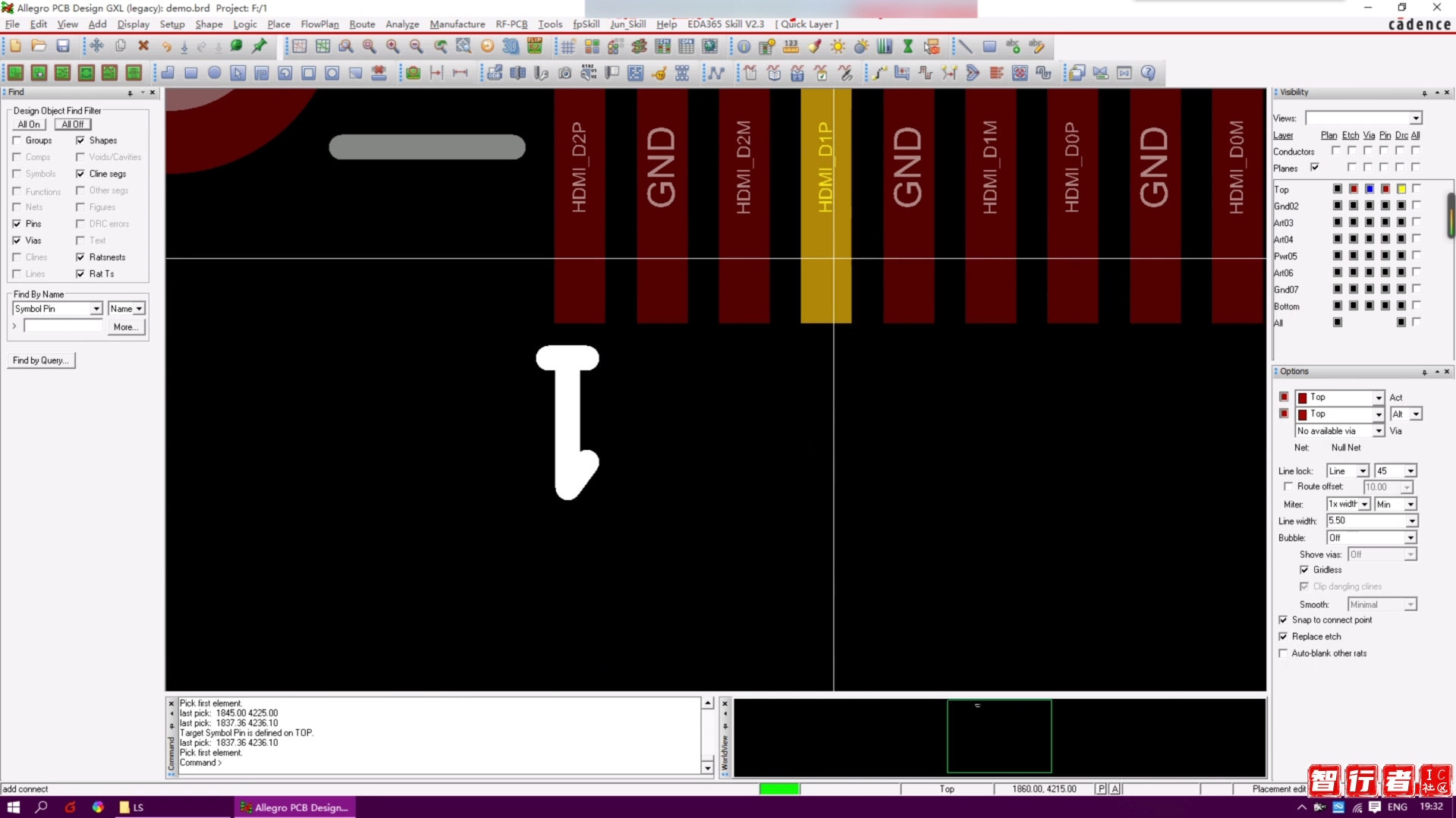

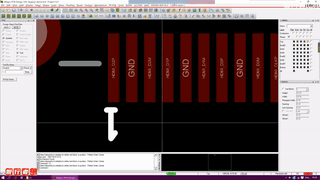

设置好规则后，走线就轻松多了。Allegro里走差分对有专门的命令，叫Route Differential Pair，快捷键一般是RD。走的时候注意这几点：
1. 尽量走直线，少拐弯
差分对最忌讳绕来绕去，拐弯处容易产生阻抗突变。如果必须拐弯，用45度角，别用90度。拐角处两根线的长度差要补回来，所以拐弯后要检查等长。
2. 保持间距恒定
走线过程中，两根线的间距要一直保持设置的值，不要忽大忽小。Allegro在走差分对时会自动锁定间距，但如果你手动调整了其中一根，另一根不会自动跟，所以最好用推挤模式（Push）来走。
3. 等长绕线
如果两根线长度差超了，就需要绕线。Allegro有自动绕线功能，快捷键是Shift+R，但自动绕出来的线往往比较丑，而且可能引入额外的串扰。我习惯手动绕，用蛇形走线的方式，把长的那根绕短一点。
绕线的时候，注意绕线的间距要满足3W原则，就是绕线部分的间距至少是线宽的3倍，否则耦合太强，反而影响信号质量。
4. 过孔的处理
差分对换层时，过孔要成对打，而且尽量靠近，保持对称。过孔本身会带来阻抗不连续，所以过孔附近可以加一些地过孔来提供回流路径。
四、检查与优化
走完线后，别急着完事，先跑一遍DRC，看看有没有违反规则的地方。然后在约束管理器里查看差分对的等长报告，确认长度差在允许范围内。
如果发现等长超了，可以用绕线调整。如果阻抗不满足，可能需要改线宽或间距，这时候要回叠层里重新算。
最后，用仿真软件验证一下信号质量，比如看眼图。虽然仿真不是必须的，但高速板最好做一下，省得打样回来出问题。
五、常见坑点
最后说几个我踩过的坑：
- 差分对没设等长规则，结果两根线差了几十mil，信号质量差。
- 间距设得太小，生产时良率低，或者阻抗不对。
- 绕线绕得太密，导致串扰增大。
- 过孔位置不对称，回流路径不一致。
总之，差分对设置和走线，核心就是“对称”和“恒定”。只要抓住这两点，多画几块板，自然就熟练了。
