Gerber光绘层添加教程：Allegro与Altium Designer实操指南

在PCB设计流程中，Gerber文件的输出是连接设计与制造的关键环节。很多工程师在导出光绘时遇到过各种问题，比如层设置不对、线宽丢失、或者干脆不知道哪些层该加。今天我就结合自己多年的实战经验，把Gerber光绘层的添加方法掰开揉碎了讲清楚，希望能帮大家少走弯路。

一、为什么要正确添加Gerber层？

Gerber文件是PCB制造商用来生产板子的标准格式。如果光绘层添加不完整或者设置错误，轻则导致板子无法制造，重则产生短路、开路等严重问题。所以，掌握正确的Gerber层添加方法，是每个硬件工程师的基本功。

二、Gerber层添加前的准备工作

在添加光绘层之前，我们需要先检查PCB设计文件，确保以下几点：

所有走线、铜皮、过孔都已正确放置，没有未连接的引脚。
元器件封装库完整，焊盘、丝印等元素都在正确的层上。
设计规则检查（DRC）已经通过，没有未解决的错误。

另外，要确认PCB设计软件（比如Allegro、Altium Designer等）的版本，因为不同版本的光绘输出界面可能略有差异，但核心步骤是相通的。

三、Allegro中Gerber层的添加步骤

以Cadence Allegro为例，这是很多高速板设计工程师的首选工具。下面我详细说一下操作步骤：

1. 打开光绘设置对话框

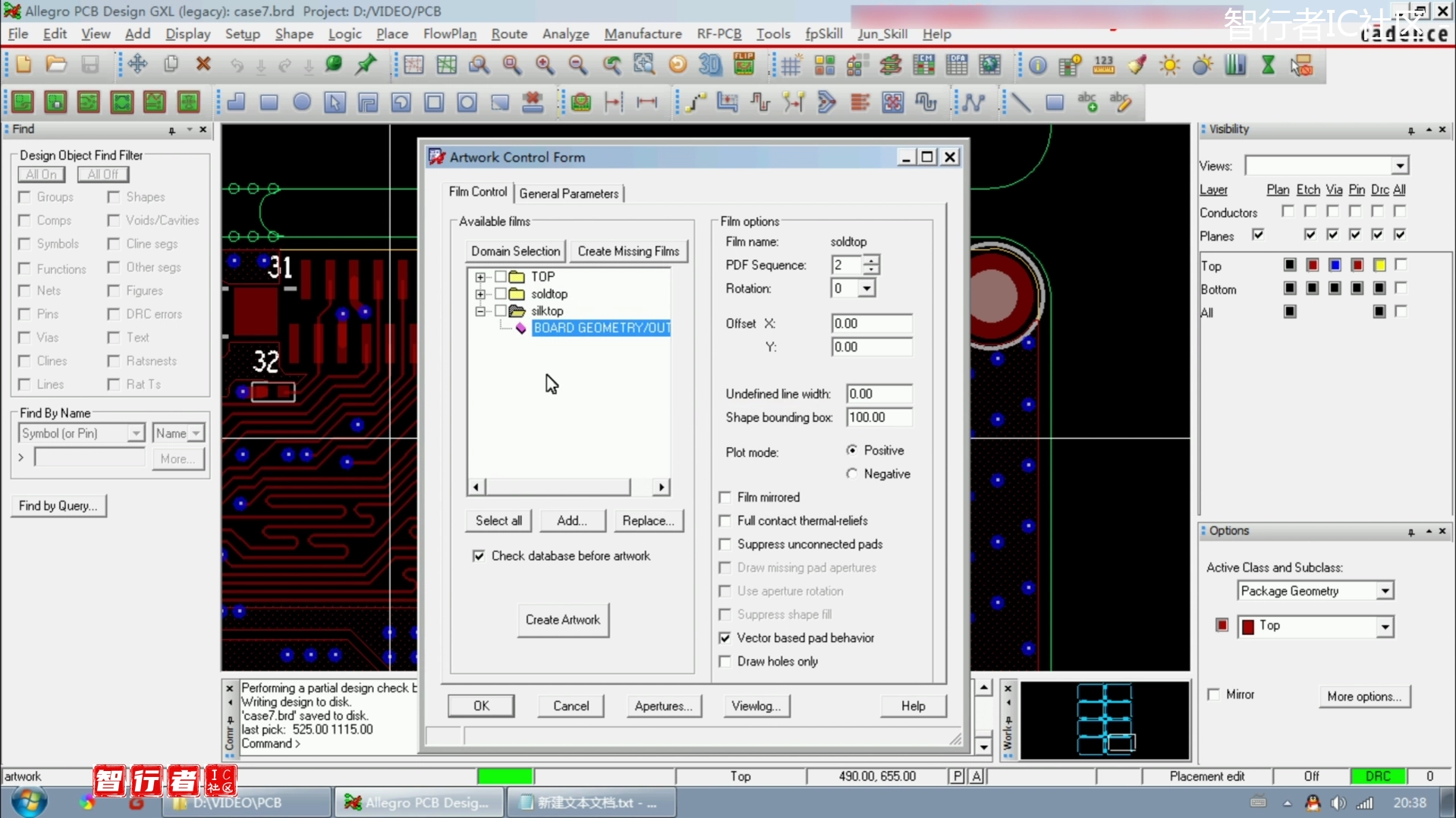

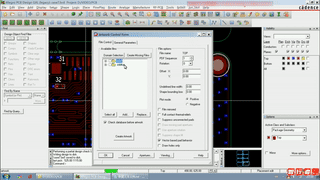

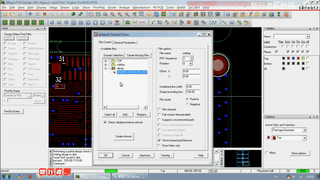

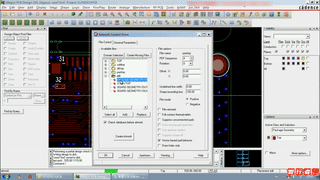

在Allegro中，选择菜单栏的 Manufacture -> Artwork，打开Artwork Control Form对话框。

2. 配置光绘层

在Artwork Control Form中，我们需要为每个需要的层添加一个光绘文件。常见的层包括：

Top层：顶层走线、铜皮、焊盘。
Bottom层：底层走线、铜皮、焊盘。
Top Silkscreen：顶层丝印。
Bottom Silkscreen：底层丝印。
Top Soldermask：顶层阻焊层（开窗）。
Bottom Soldermask：底层阻焊层。
Top Paste：顶层锡膏层（用于SMT）。
Bottom Paste：底层锡膏层。
Drill Drawing：钻孔图。
Drill Hole：钻孔文件（NC Drill）。

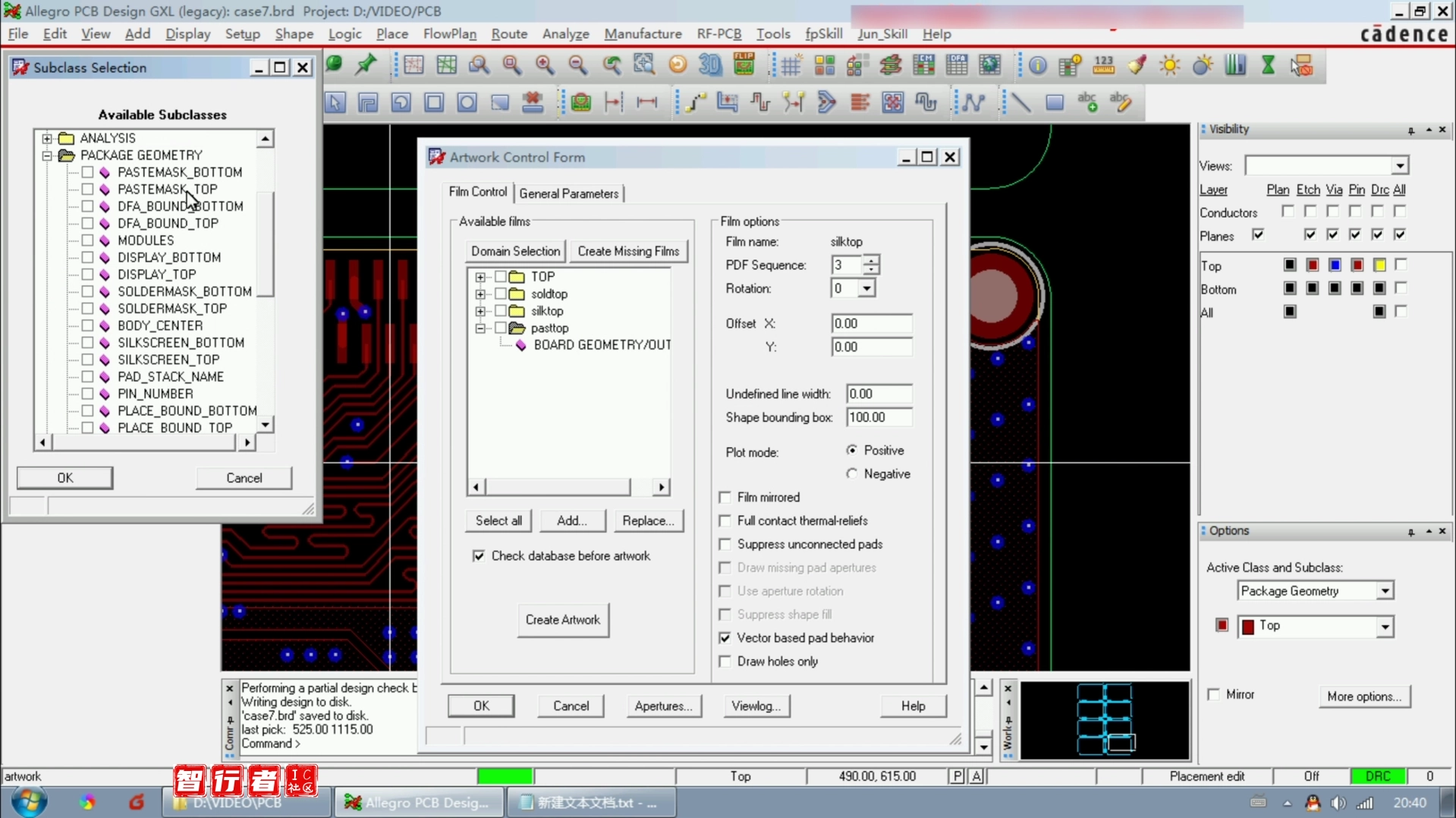

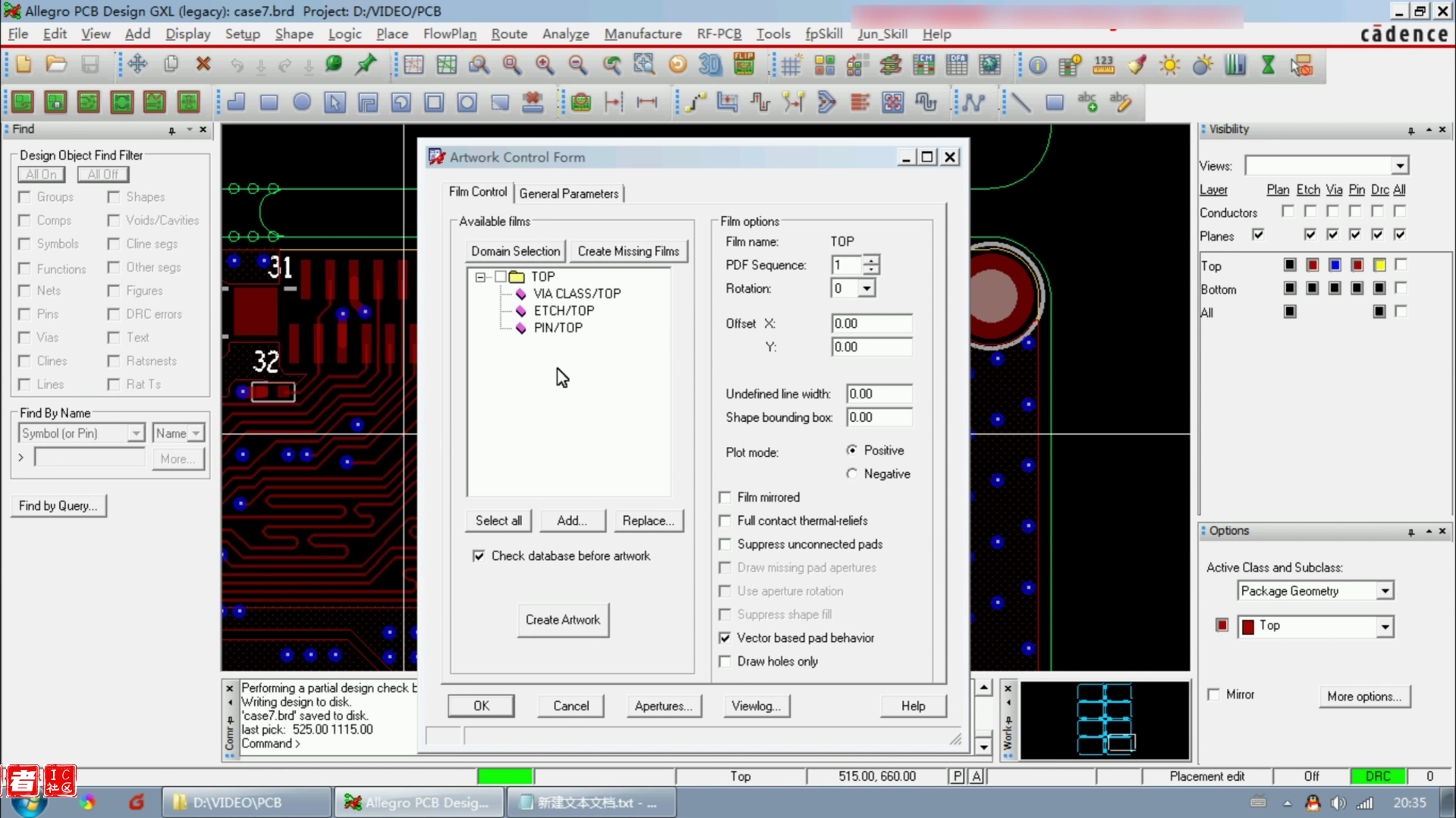

点击 Add 按钮，输入层名（如“TOP”），然后在右侧的 Subclass 列表中选择对应的子层（如“ETCH”）。如果需要多个子层，可以按住Ctrl键多选。

3. 设置光绘格式

在 Format 部分，通常选择 RS-274-X（扩展Gerber），这是目前最通用的格式。精度建议设置为 3:5（整数3位，小数5位），这样可以保证足够的精度。

4. 设置线宽和填充

在 Film 选项中，可以设置 Line Width（线宽）和 Fill（填充）。一般线宽设置为0，表示使用实际线宽；填充方式选择 Raster 或 Vector，推荐使用 Raster，因为文件更小且兼容性好。

5. 添加钻孔层

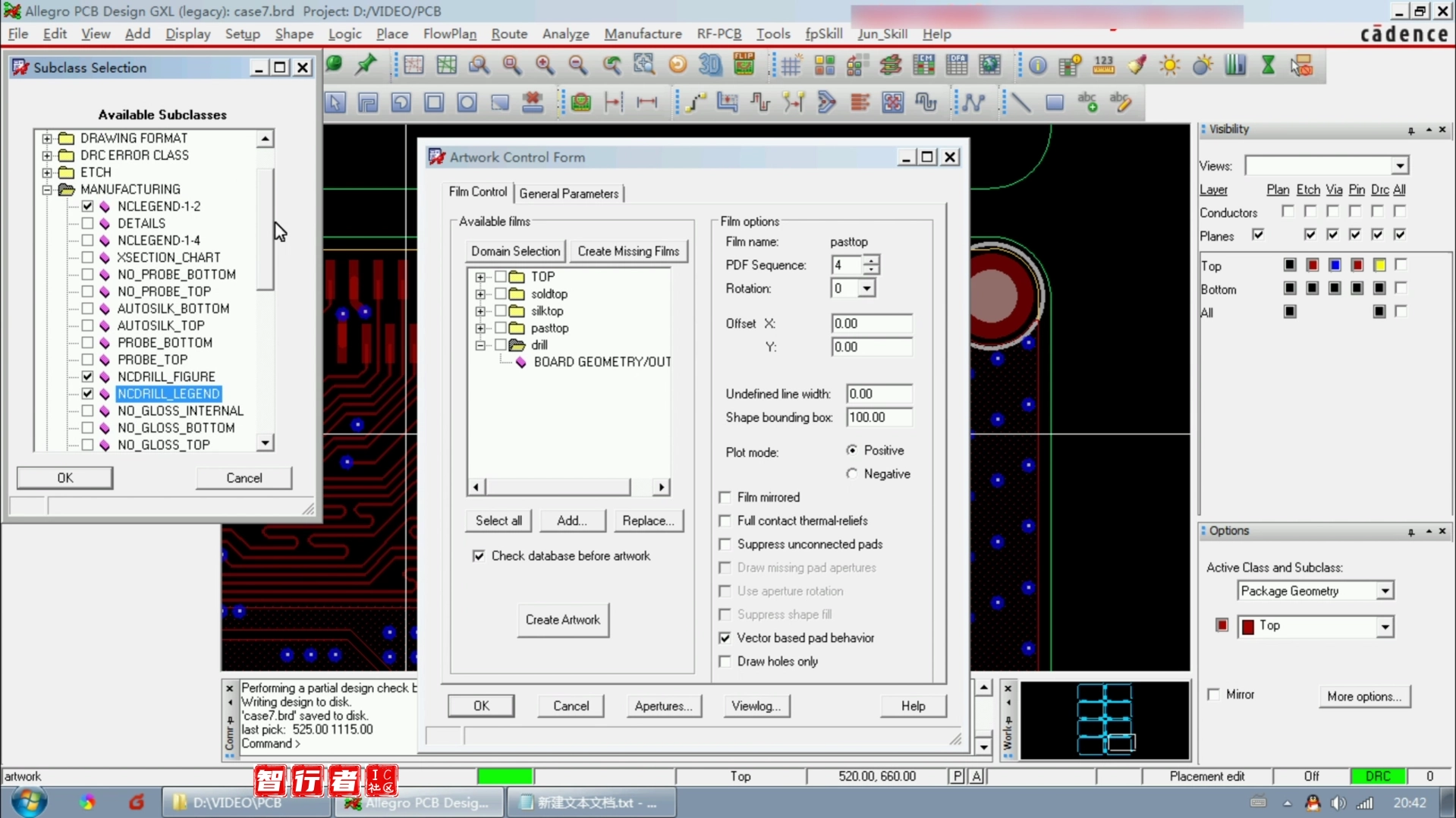

钻孔层需要单独添加。在Artwork Control Form中，点击 Add，输入“DRILL”，然后在 Subclass 中选择 Drill Drawing 和 Drill Hole。同时，还需要生成NC Drill文件，在菜单栏选择 Manufacture -> NC -> Drill，设置参数后生成。

6. 检查并生成

所有层添加完毕后，点击 Check 按钮检查是否有错误。确认无误后，点击 OK 生成光绘文件。

四、Altium Designer中Gerber层的添加步骤

如果你用Altium Designer，步骤也很简单：

1. 打开输出设置

在PCB编辑界面，选择菜单栏 File -> Fabrication Outputs -> Gerber Files。

2. 选择层

在弹出的对话框中，General 选项卡下，选择 RS-274-X 格式。然后切换到 Layers 选项卡，勾选需要输出的层，比如Top Layer、Bottom Layer、Top Overlay、Bottom Overlay、Top Solder、Bottom Solder等。
