在PCB设计过程中，结构工程师和硬件工程师之间的协作非常频繁。Allegro作为常用的PCB设计软件，其结构文件的导入和导出是日常工作中必不可少的环节。本文将以工程师的角度，详细介绍Allegro中结构文件的导入和导出操作，帮助大家提高协作效率。
一、结构文件的导出
在Allegro中，导出结构文件通常是为了给结构工程师提供PCB的外形、安装孔、定位孔等信息。常用的导出格式包括DXF和IDF。
1. 导出DXF文件

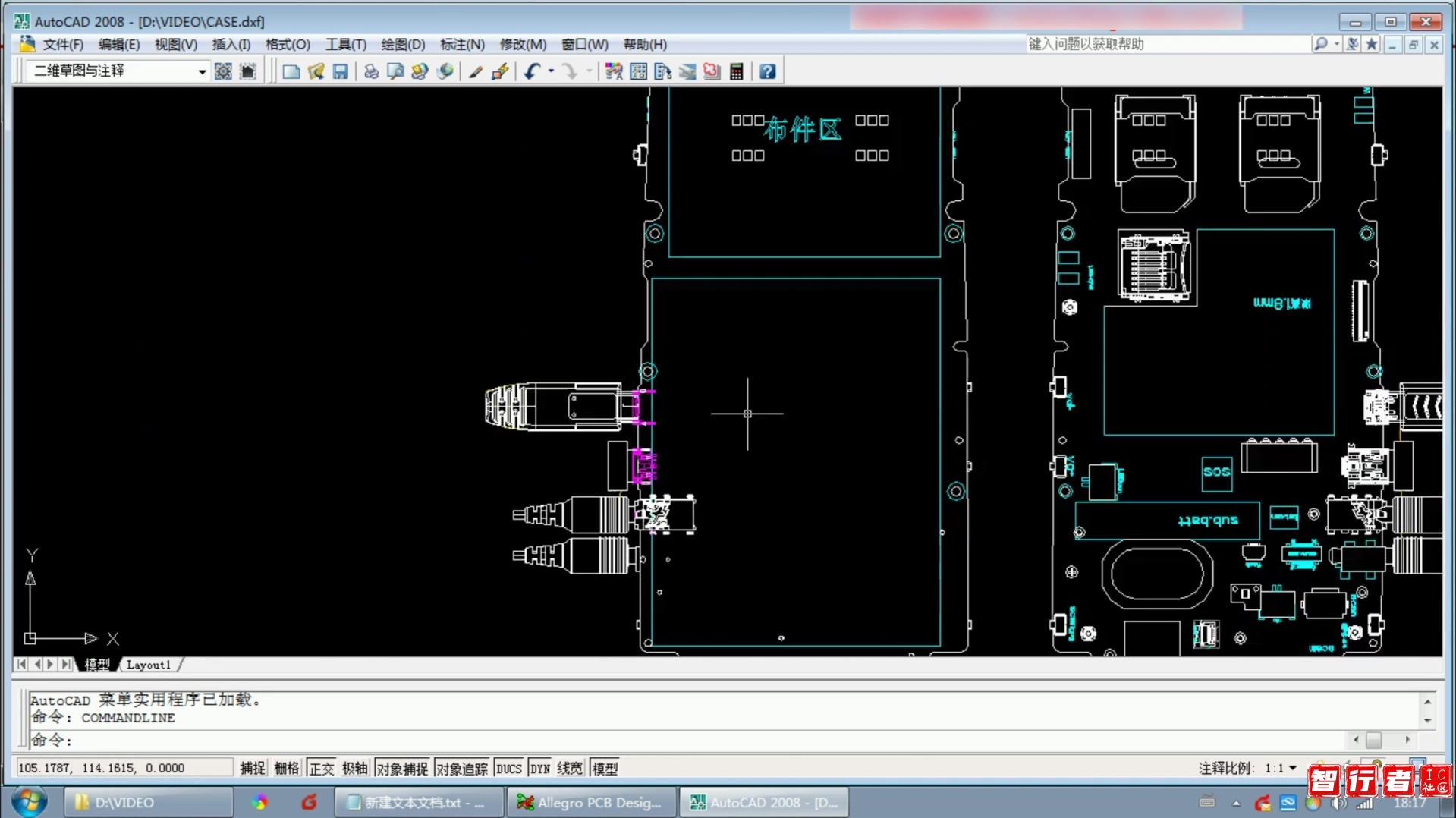

DXF文件是AutoCAD的交换格式，结构工程师常用它来查看PCB的外形和孔位。操作步骤如下：
- 打开Allegro，加载需要导出的PCB设计文件。
- 执行菜单命令
File -> Export -> DXF，弹出DXF导出对话框。 - 在对话框中设置导出文件的名称和保存路径。
- 在“DXF Units”中选择单位，通常选择毫米（mm）。
- 在“Layer Conversion”中，将Allegro的层映射到DXF的层。一般需要导出板框（Board Outline）、钻孔（Drill）和安装孔（Mounting Hole）等层。
- 点击“Export”按钮，完成导出。
2. 导出IDF文件
IDF（Intermediate Data Format）文件用于在PCB设计和机械设计软件之间交换数据，包含元件信息、板厚、外形等。操作步骤如下：
- 执行
File -> Export -> IDF，弹出IDF导出对话框。 - 设置文件名和路径，选择单位（毫米），并指定输出类型（如Board Outline、Placement等）。
- 根据需要选择是否包含元件信息。
- 点击“Export”完成导出。
二、结构文件的导入
当结构工程师提供DXF文件或IDF文件时，我们需要将其导入到Allegro中，用于更新板框或定位元件。
1. 导入DXF文件
导入DXF文件通常用于更新板框或添加结构限位。操作步骤如下：

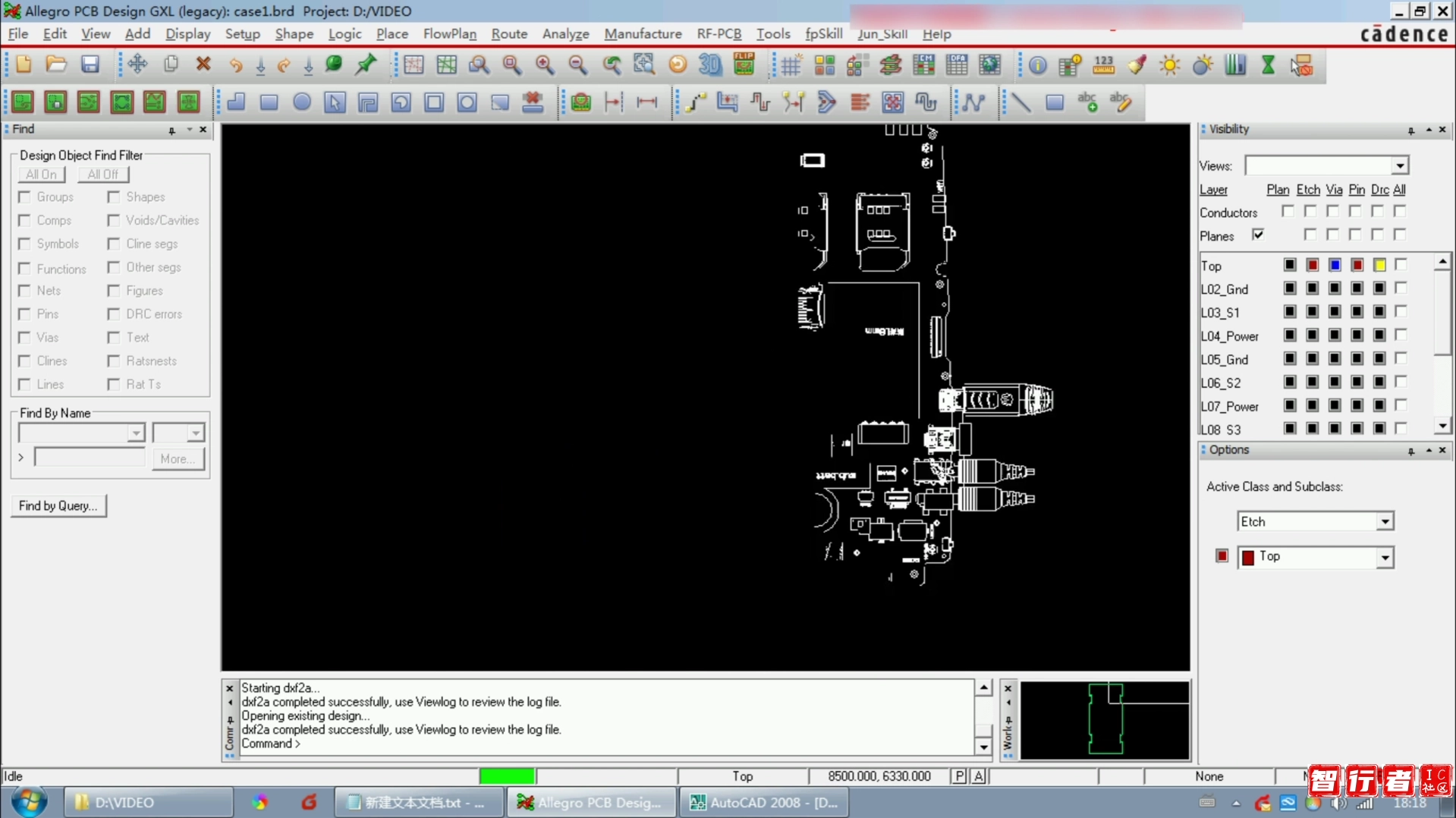

- 在Allegro中打开需要导入的PCB文件。
- 执行
File -> Import -> DXF，弹出DXF导入对话框。 - 选择要导入的DXF文件，设置单位（毫米）。

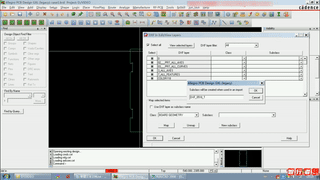

- 在“Layer Conversion”中，将DXF的层映射到Allegro的层。例如，将DXF的“Board Outline”层映射到Allegro的“Board Outline”层。
- 根据需要选择导入选项，如“Import as Board Outline”或“Import as Mechanical Layer”。

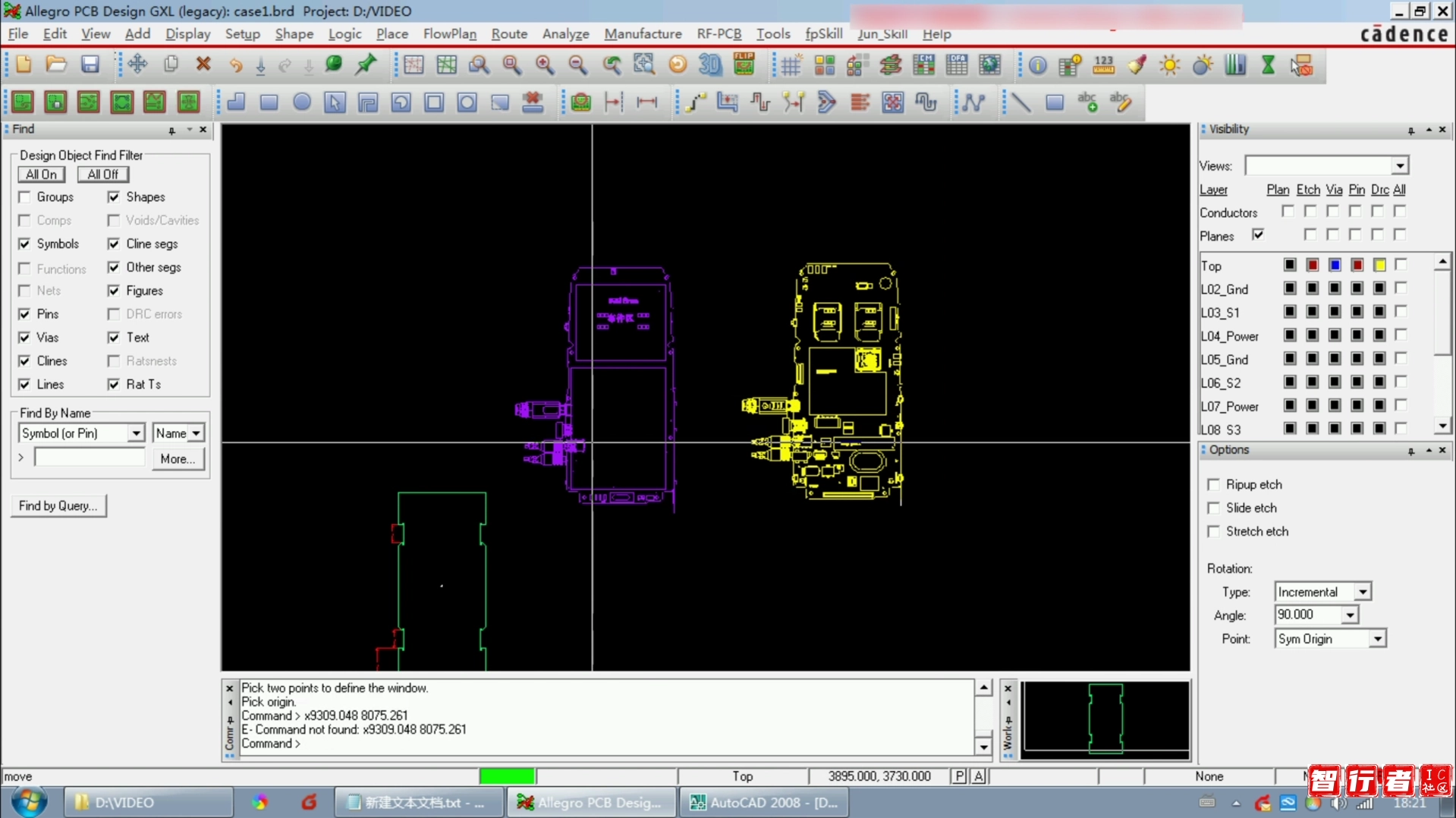

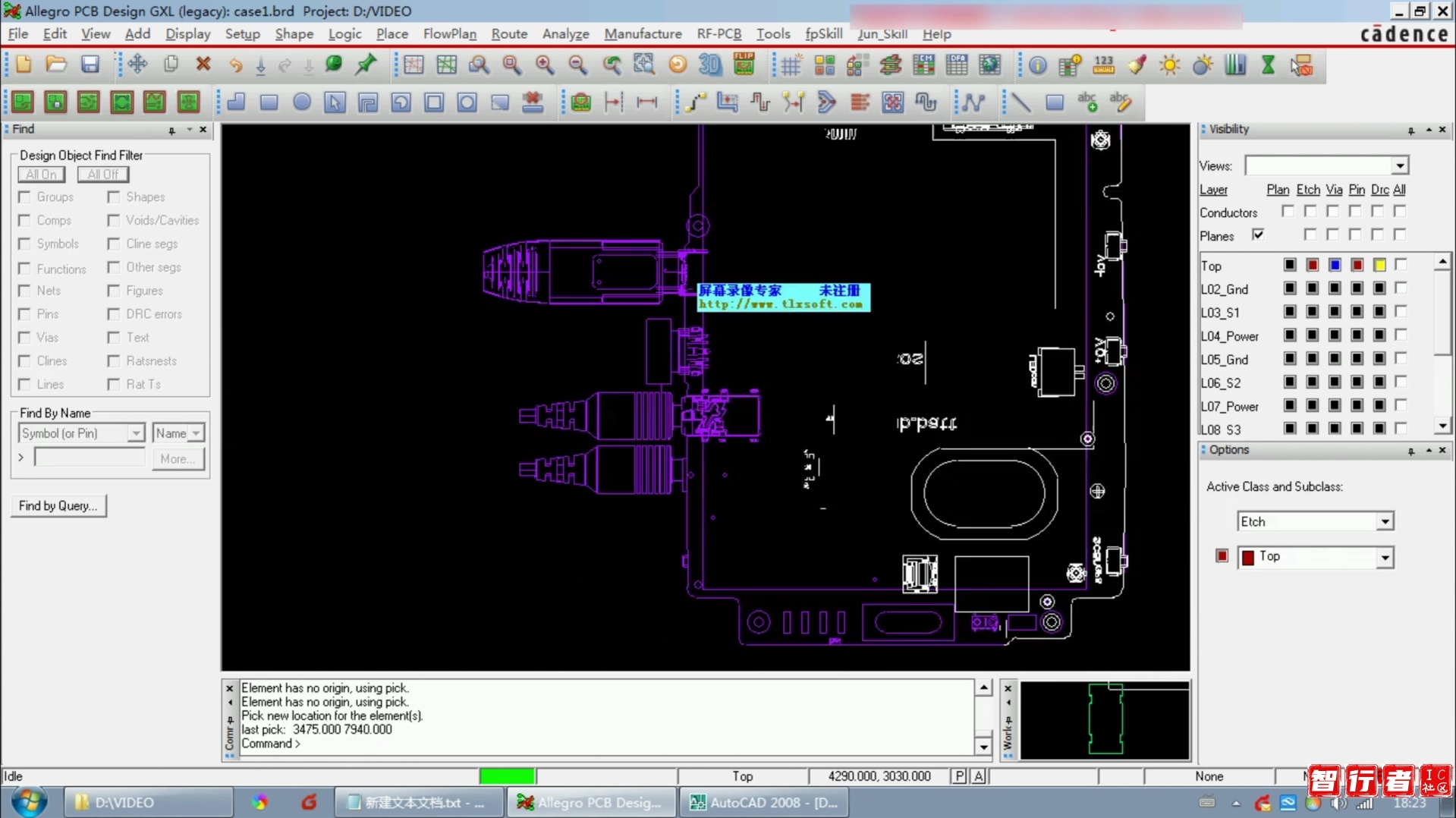

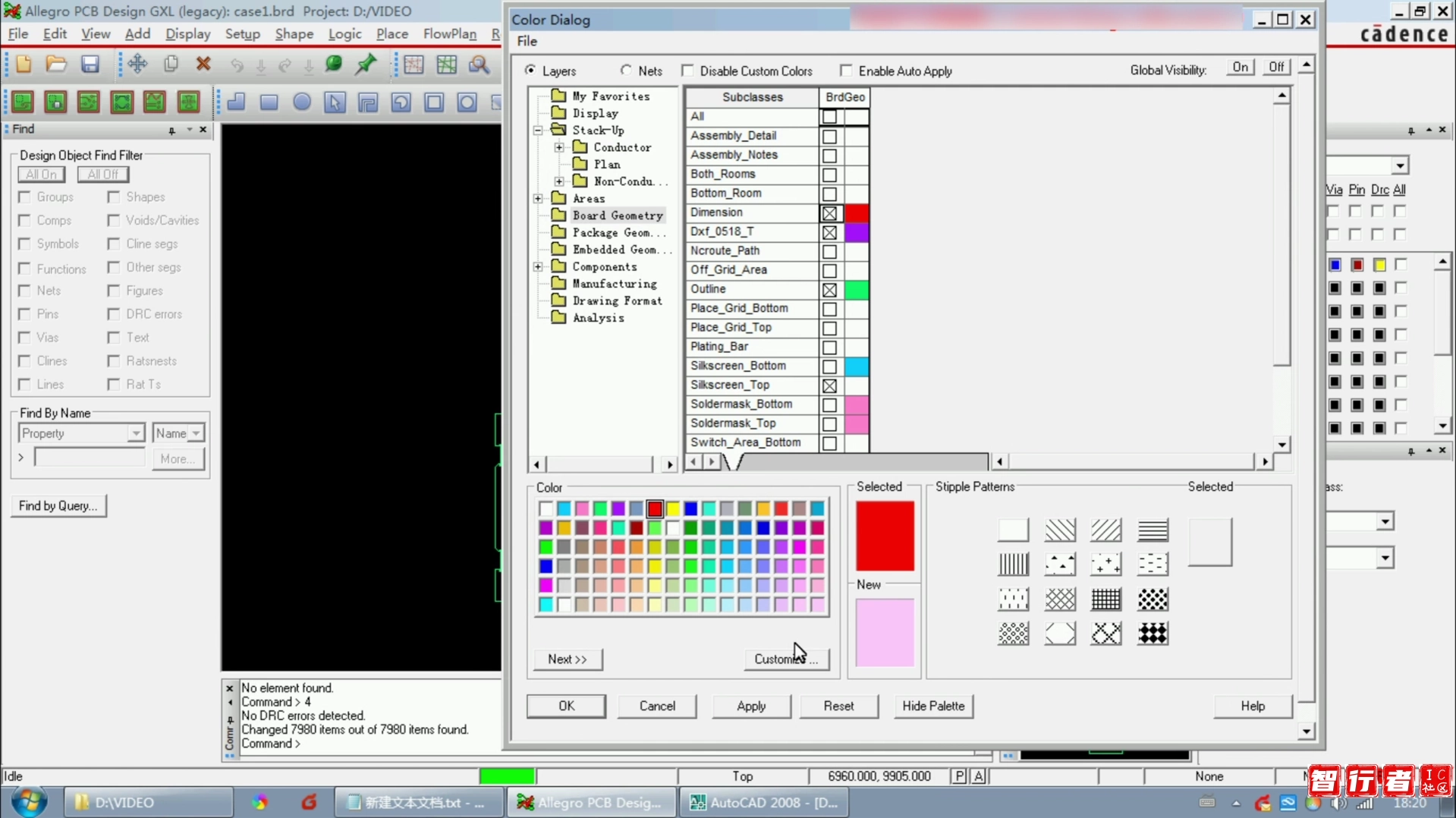

- 点击“Import”完成导入。导入后，检查图形是否正确，必要时进行微调。
2. 导入IDF文件
导入IDF文件可以快速生成板框和元件布局。操作步骤如下：
- 执行
File -> Import -> IDF，弹出IDF导入对话框。 - 选择IDF文件，设置单位（毫米）。
- 在“Options”中，选择导入的内容，如板框、元件、禁布区等。
- 点击“Import”完成导入。导入后，需要检查元件是否对齐，板框是否正确。
三、常见问题及注意事项
- 单位不一致：导入导出时务必确认单位，否则会导致尺寸错误。
- 层映射：正确的层映射是保证图形准确的关键，建议提前制定层映射规则。
- 原点设置：导入导出时，注意原点的位置，避免图形偏移。
- 版本兼容：不同版本的Allegro可能对DXF/IDF的支持有所差异，尽量使用相同版本或兼容格式。
掌握结构文件的导入导出，可以大大减少沟通成本，提高设计效率。希望本文对大家有所帮助。
