在Allegro中，过孔（Via）的设置和添加是PCB设计中的基础操作，但很多新手工程师往往在这里踩坑。本文按照工程师的实际习惯，详细讲解过孔的设置与添加方法，帮助你高效完成设计。
一、过孔的基本概念
过孔用于连接不同层的走线，通常由钻孔（Drill）和焊盘（Pad）组成。在Allegro中，过孔分为通孔（Through-hole）、盲孔（Blind）和埋孔（Buried）。本文主要介绍通孔的设置，因为最常用。
二、设置过孔前的准备

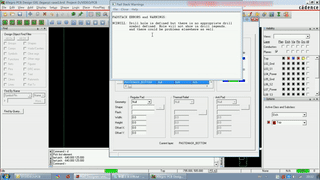

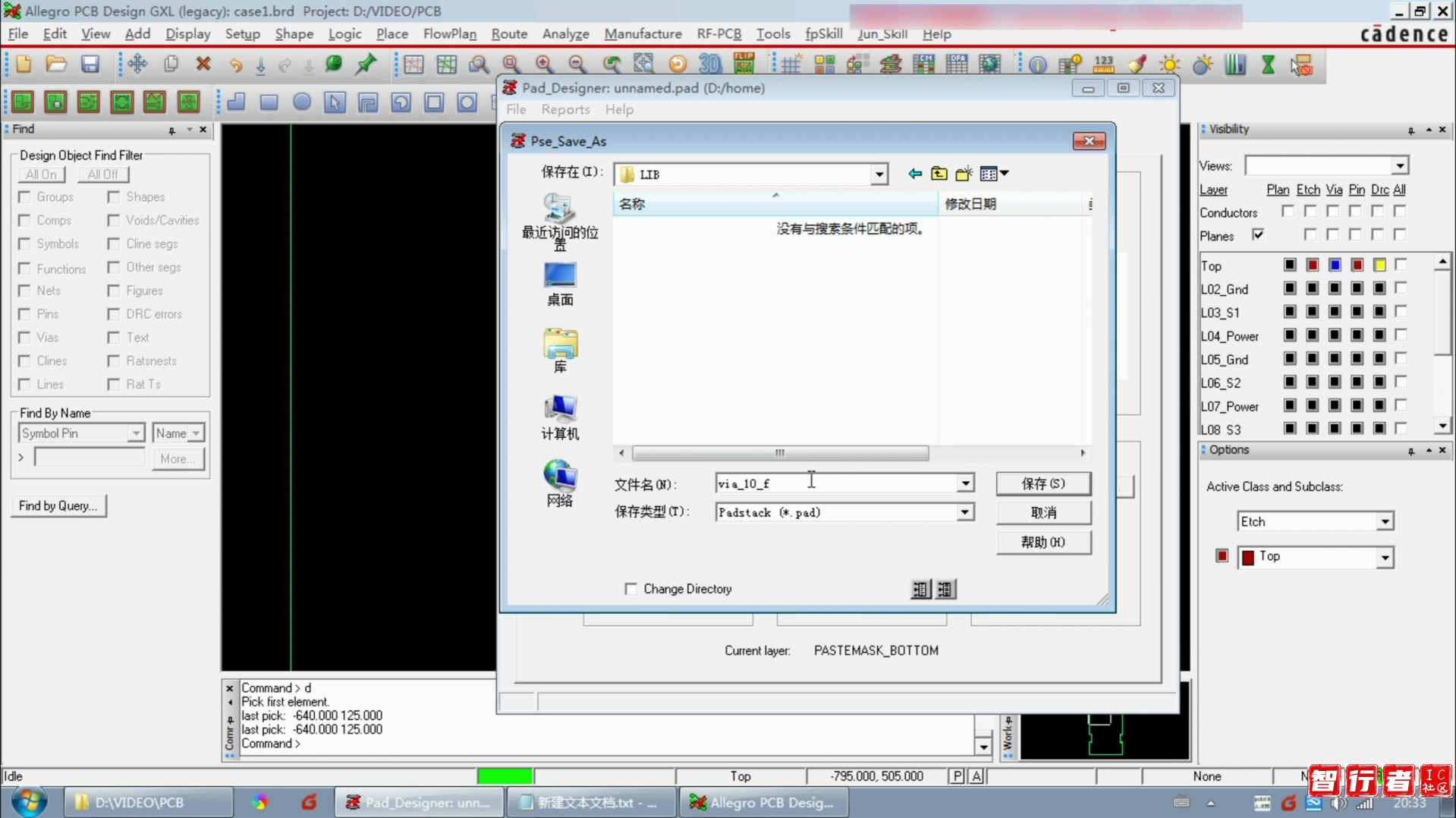

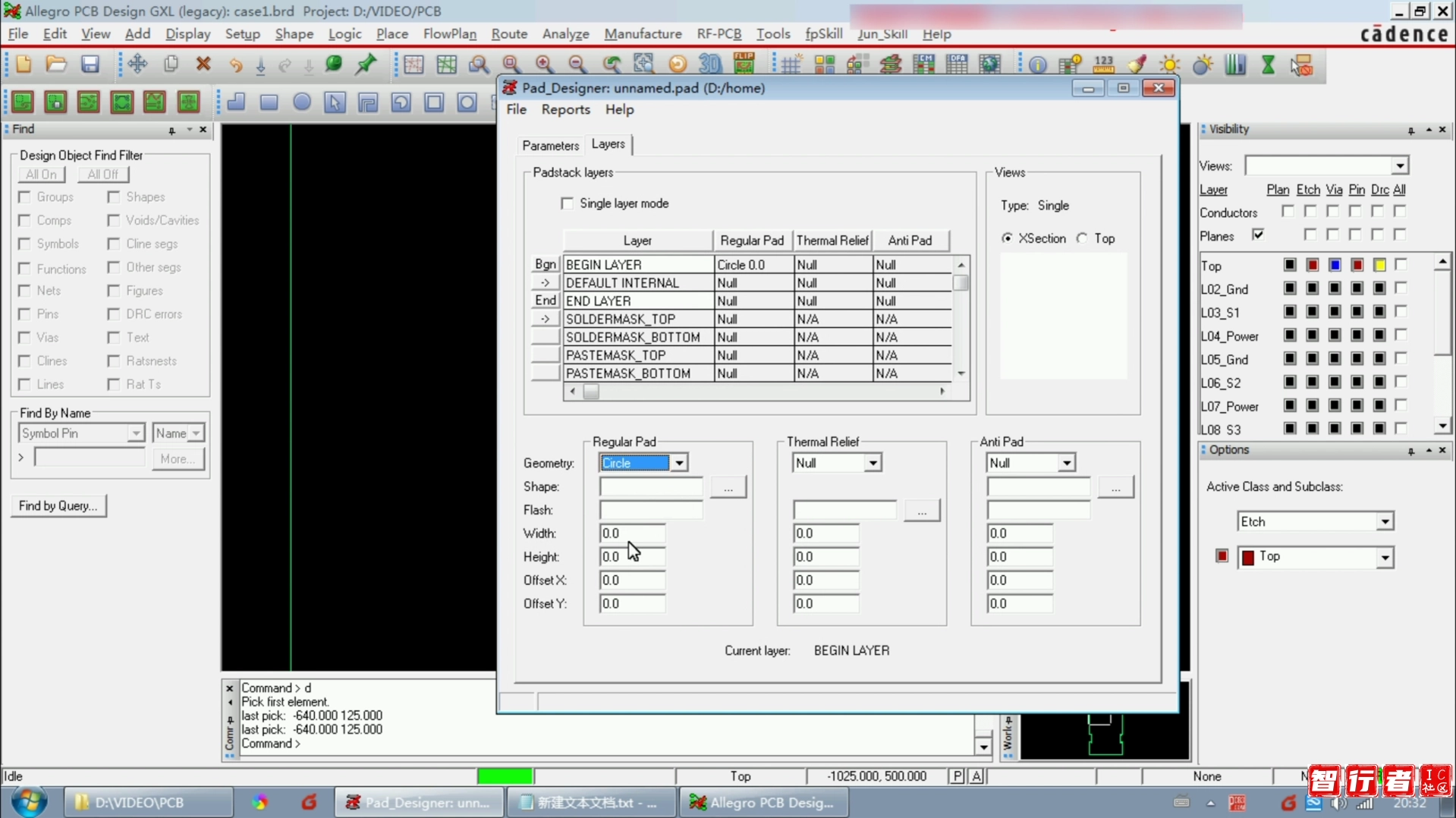

在添加过孔之前，需要先定义过孔符号（Via Symbol）。通常，过孔符号由焊盘和钻孔组成，可以在Padstack Editor中创建。但更常见的做法是使用库中已有的标准过孔，例如VIA8D（8mil钻孔）等。
三、在约束管理器中设置过孔

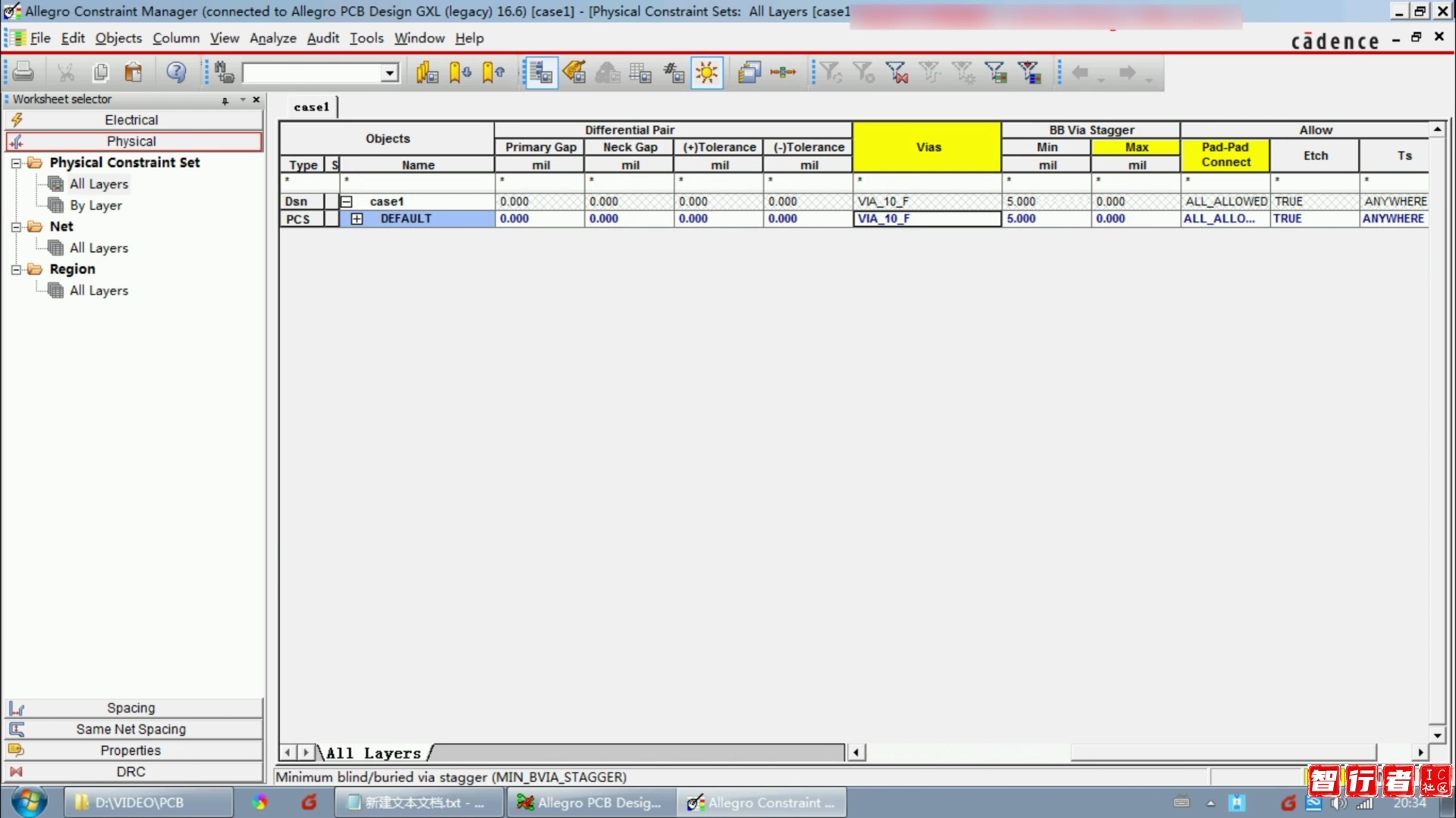

打开Constraint Manager（约束管理器），在Physical（物理）规则中，可以为不同的网络或网络类指定允许使用的过孔列表。步骤如下：
- 打开Constraint Manager，选择Physical选项。
- 在左侧的Physical Constraint Set（物理约束集）中，选择需要设置的约束集（如DEFAULT）。
- 在右侧的Vias（过孔）栏中，点击“…”按钮，弹出“Select Vias”对话框。
- 在对话框中选择允许使用的过孔，例如VIA8D、VIA12D等，点击“OK”确认。
这样，在布线时，系统只会使用这些允许的过孔，避免误用不合适的过孔。

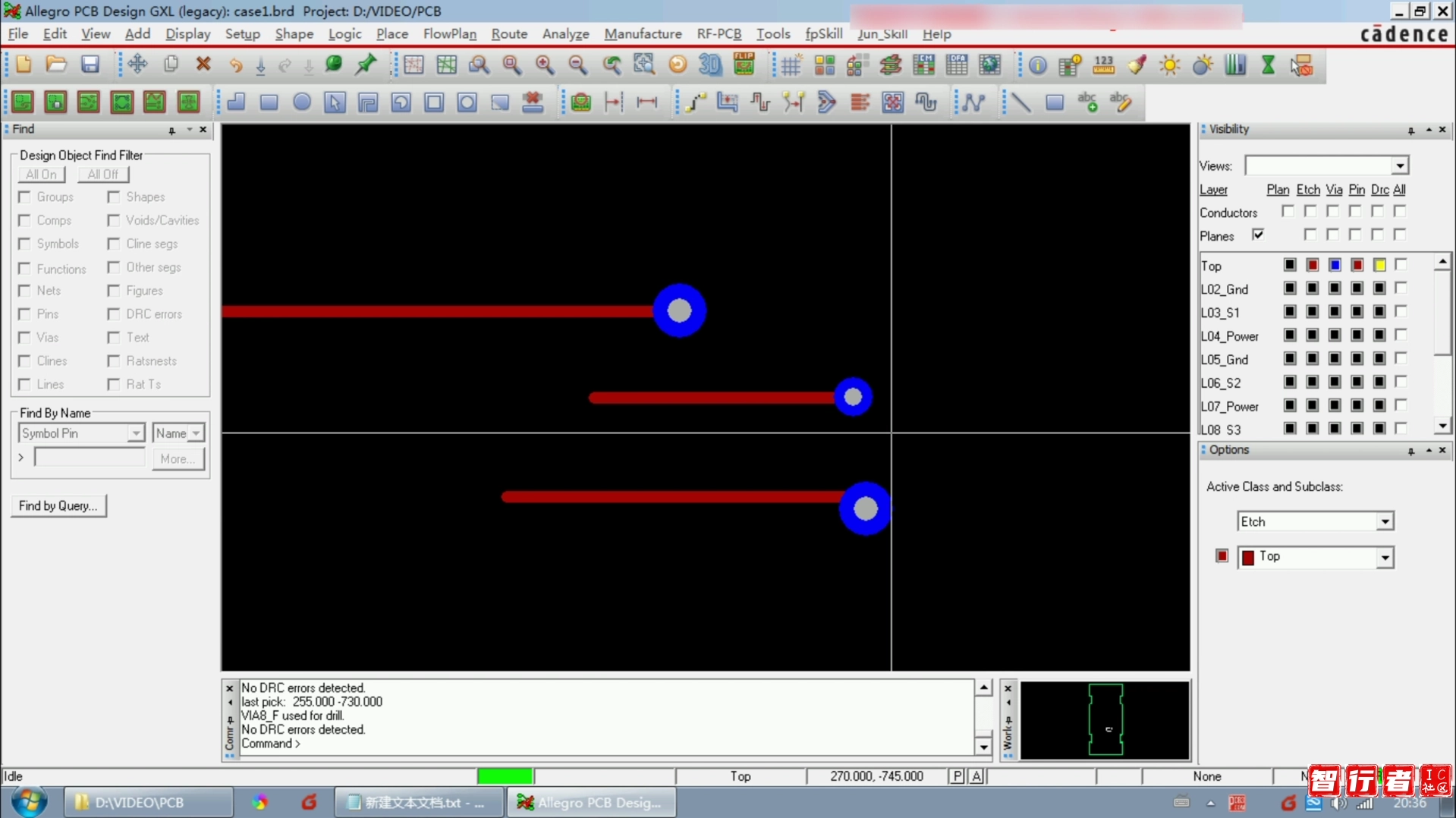

四、在布线时添加过孔
在交互布线（Route）过程中，添加过孔非常简单：
- 执行布线命令（如Route > Connect），开始走线。

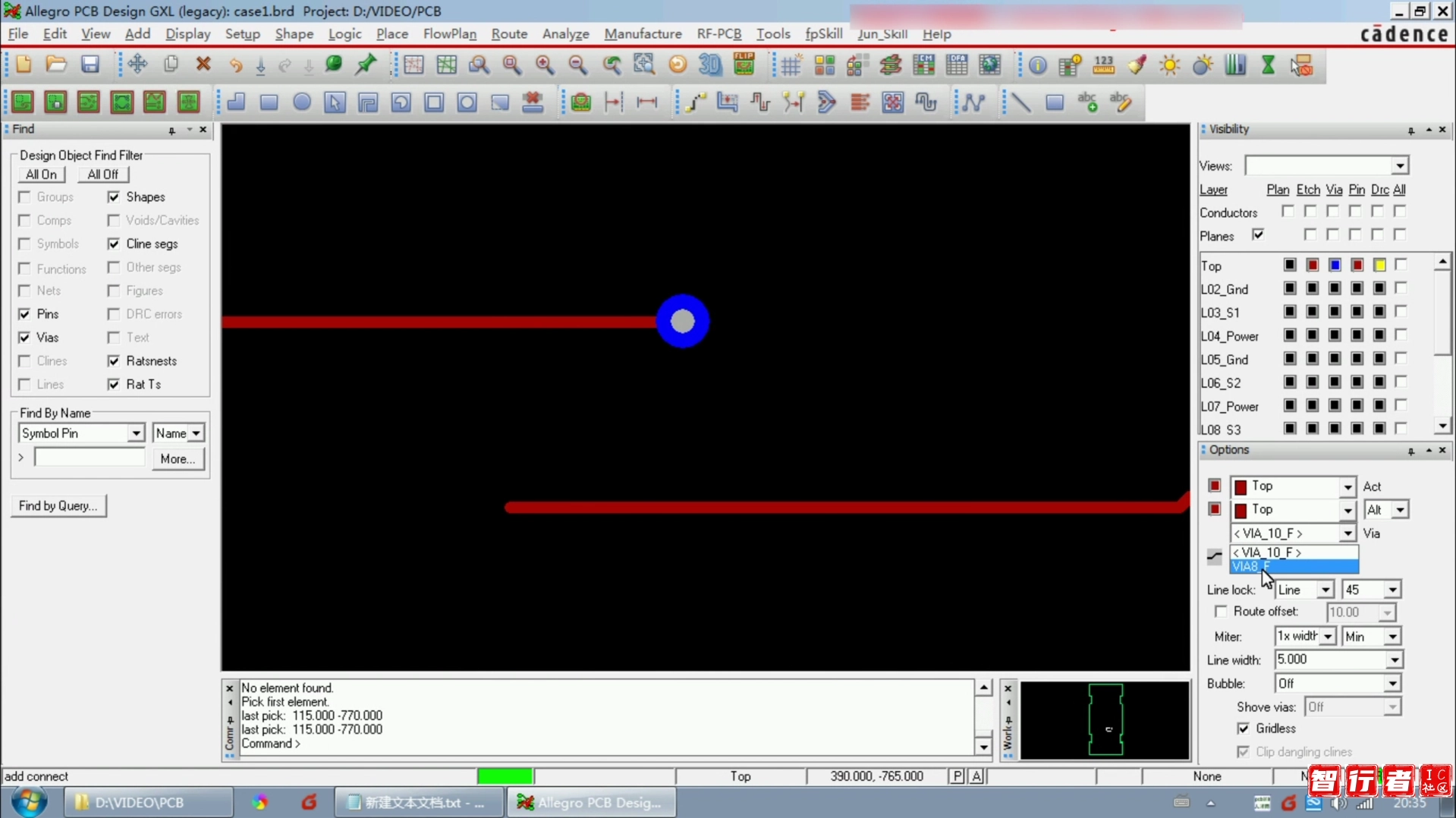

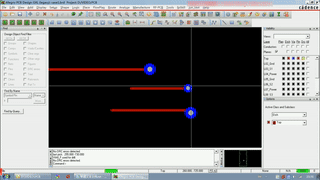

- 当需要换层时，按键盘上的“V”键，或点击鼠标右键，选择“Add Via”。
- 此时，光标处会出现一个过孔，并自动切换到下一层（默认按顺序切换，可通过Shift+V反向切换）。
- 继续走线即可。
如果当前约束集中没有允许的过孔，系统会提示错误，此时需要回到约束管理器添加合适的过孔。
五、批量添加过孔
有时需要批量添加过孔，例如在电源或地网络上。可以使用Copy功能或使用Skill脚本。但最常用的方法是：
- 选中一段走线，按Ctrl+C复制，然后按Ctrl+V粘贴，在粘贴时选择“Add Via”选项，即可在走线两端添加过孔。
- 或者使用“Route > Fanout by Pick”为BGA器件批量添加过孔。
对于批量添加过孔，注意检查过孔间距和DRC，避免违规。
六、过孔的常用设置
过孔的常用设置包括：
- 过孔盖油（Tented Via）：在阻焊层上覆盖过孔，防止短路。可在Padstack Editor中设置，或在出Gerber时设置。
- 过孔尺寸：根据电流和加工能力选择，例如信号过孔常用8/16mil（钻孔/焊盘），电源过孔常用12/24mil或更大。
- 过孔间距：避免过孔之间或过孔与焊盘之间距离过近，需满足DRC规则。
七、常见问题与解决
问题1：布线时按V键没有反应？
检查是否在布线命令状态下，且当前约束集中是否允许过孔。若没有允许，添加后再试。
问题2：过孔添加后DRC报错？
检查过孔间距、钻孔尺寸是否满足规则，可调整约束规则或更换过孔类型。
问题3：过孔无法添加，提示“No vias allowed”？
在约束管理器中为当前网络或约束集添加允许的过孔。
掌握以上过孔设置与添加方法，相信你在Allegro中布线会更加得心应手。如果还有其他疑问，欢迎在评论区交流。
