很多工程师在拿到Allegro软件后，往往急于画板，却忽略了初始化和一些基础参数的设置。其实，这些设置就像给房子打地基，地基稳了，后面画板才能顺畅。今天我们就按照工程师的实际指导，一步步把Allegro的初始化和常用参数设置好，让后续工作更省心。
一、初始化设置
刚开始安装完Allegro，第一次打开时会有一个初始化向导，但很多朋友可能直接跳过了。没关系，我们可以通过菜单来重新设置。

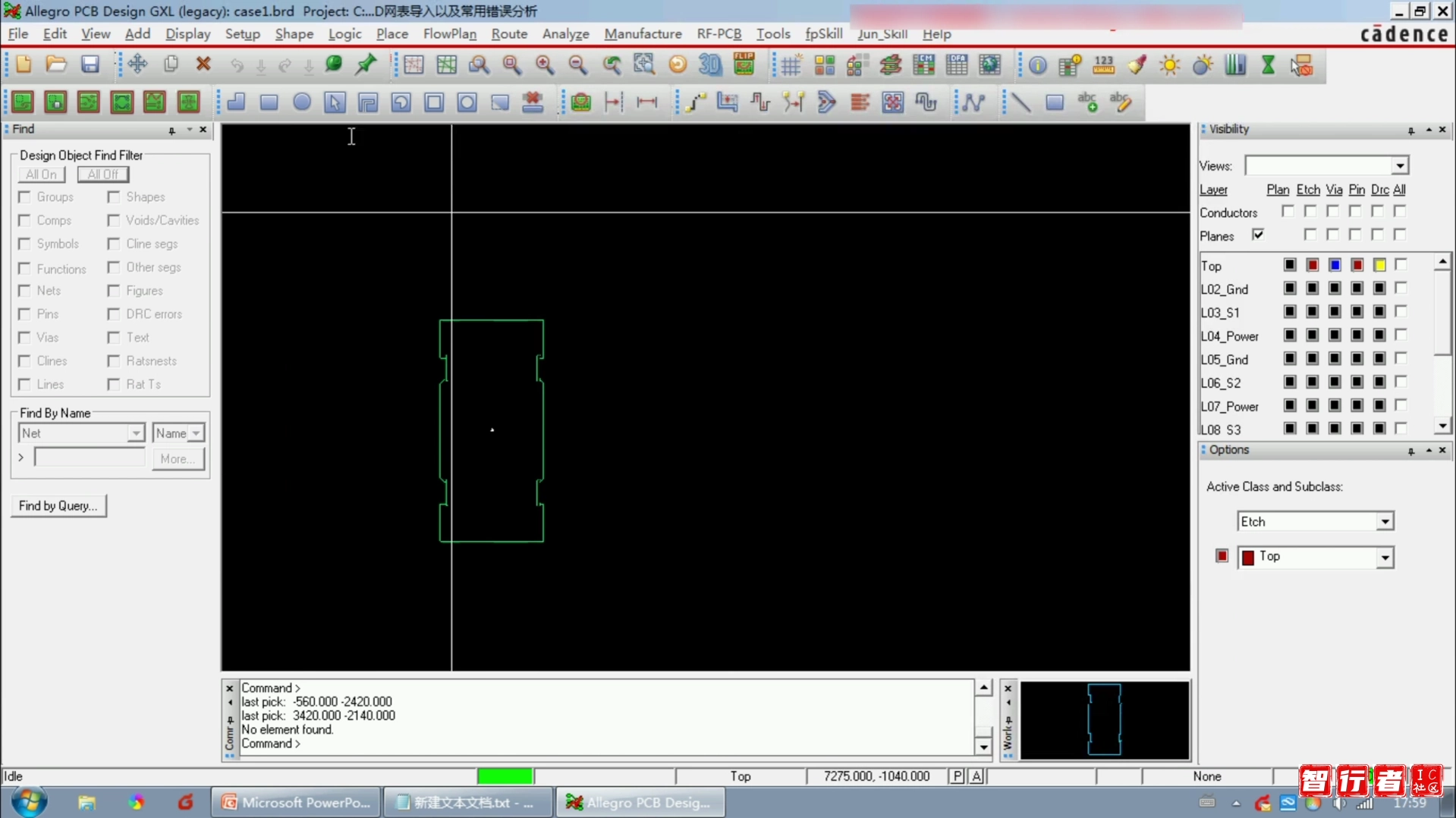

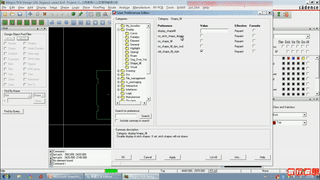

1. 打开Allegro，点击菜单栏的“File” -> “User Preferences”，进入用户偏好设置窗口。
2. 在左边树形目录中，找到“Paths” -> “Library”，这里需要设置库路径。把原理图库、PCB封装库、焊盘库的路径都添加进去，这样后面调用元件时就不会找不到库文件。
3. 接着设置“Design_paths”，把项目文件、输出文件的默认路径改到你习惯的文件夹，避免每次保存都去切换目录。

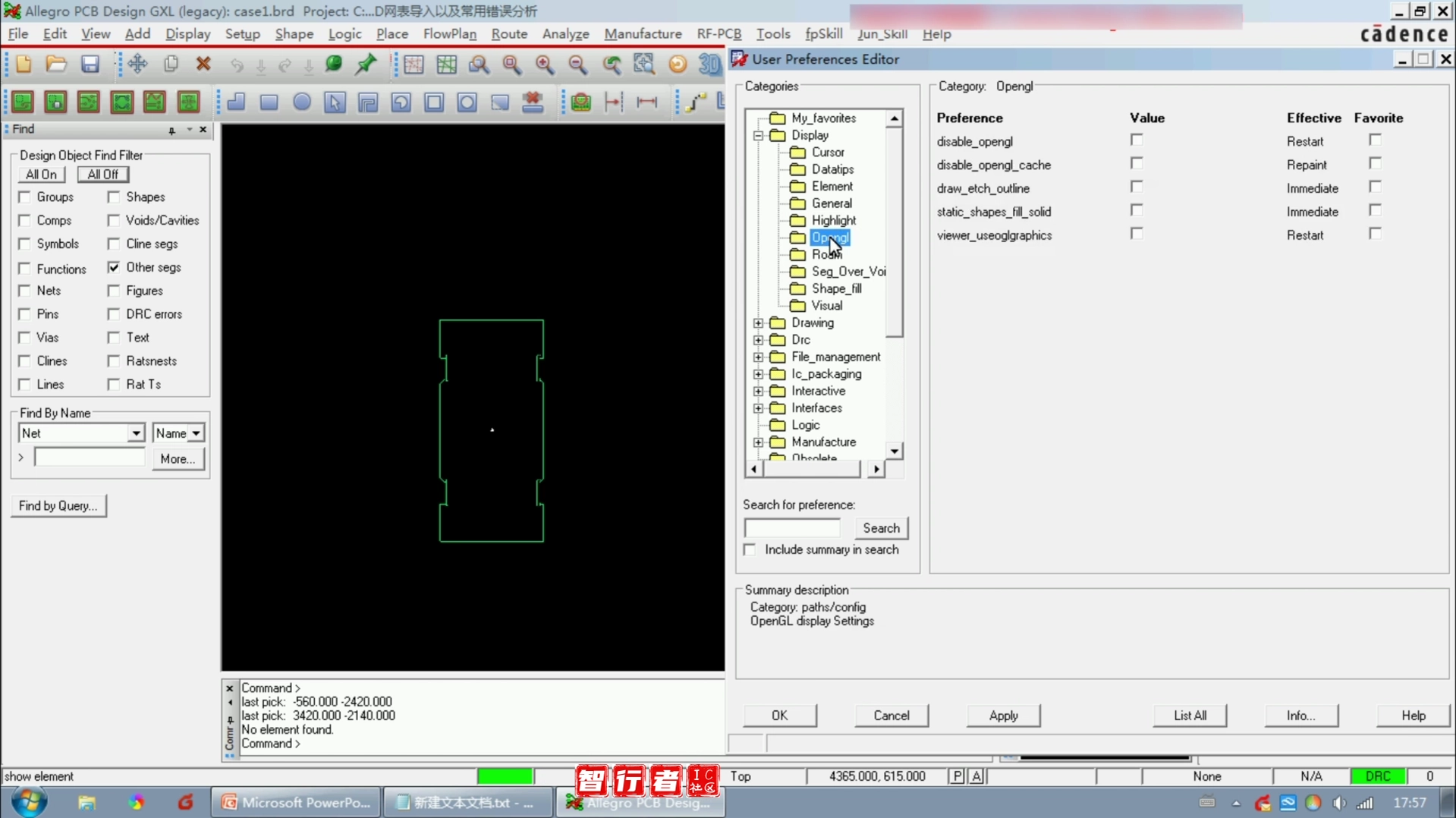

4. 在“Display” -> “Color”里，可以调整界面颜色，比如把背景改成黑色或白色，根据个人喜好来。很多工程师喜欢黑色背景，因为长时间看屏幕不刺眼。
5. 还有一个重要的设置是“UI” -> “Fonts”，把字体大小调大一些，特别是高分辨率屏幕下，默认字体太小容易看错。
二、常用参数设置
初始化完成后，我们还需要对一些常用参数进行设置，这些参数直接影响画板的效率和准确性。

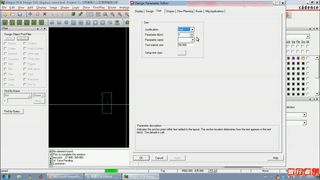

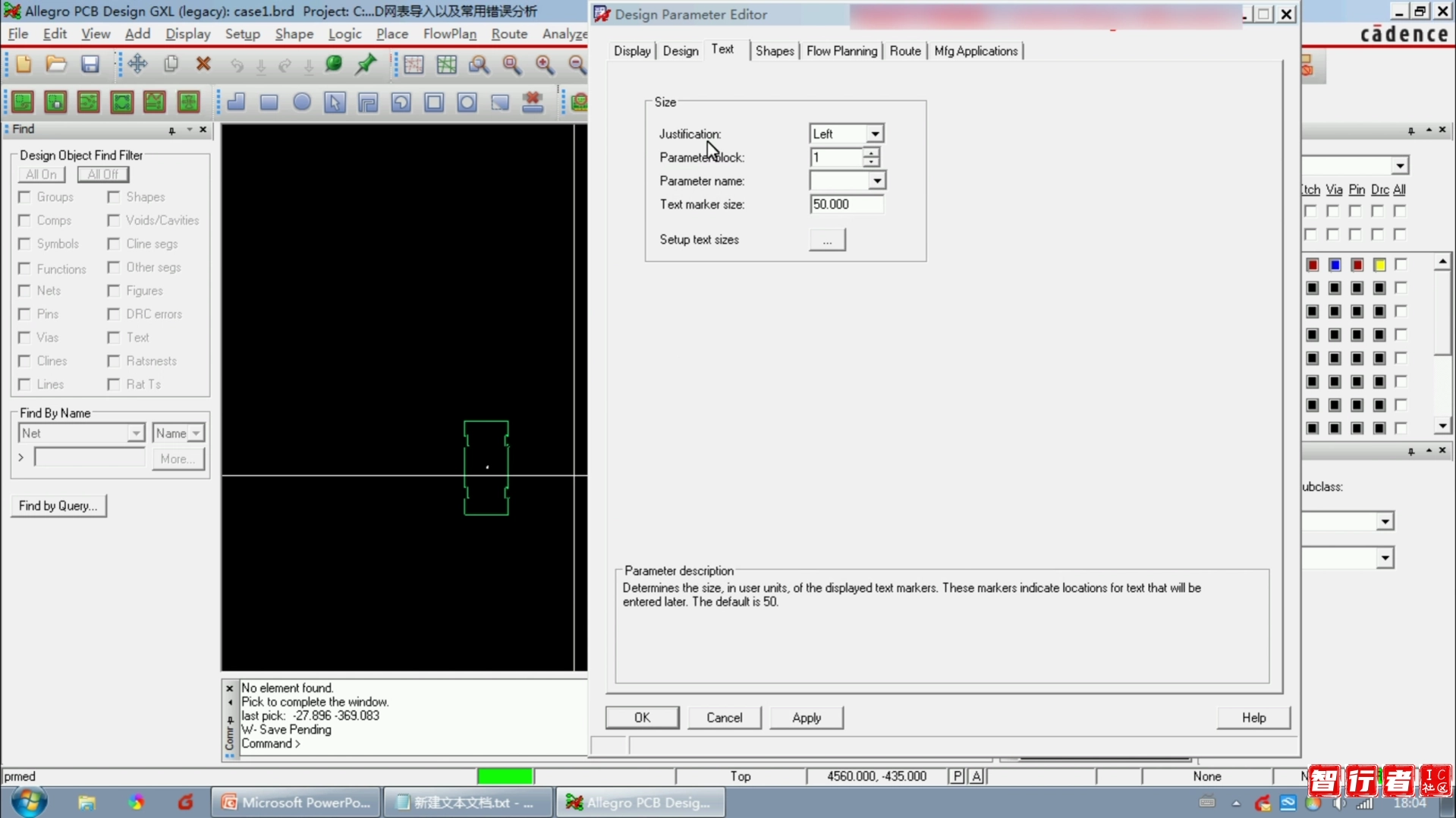

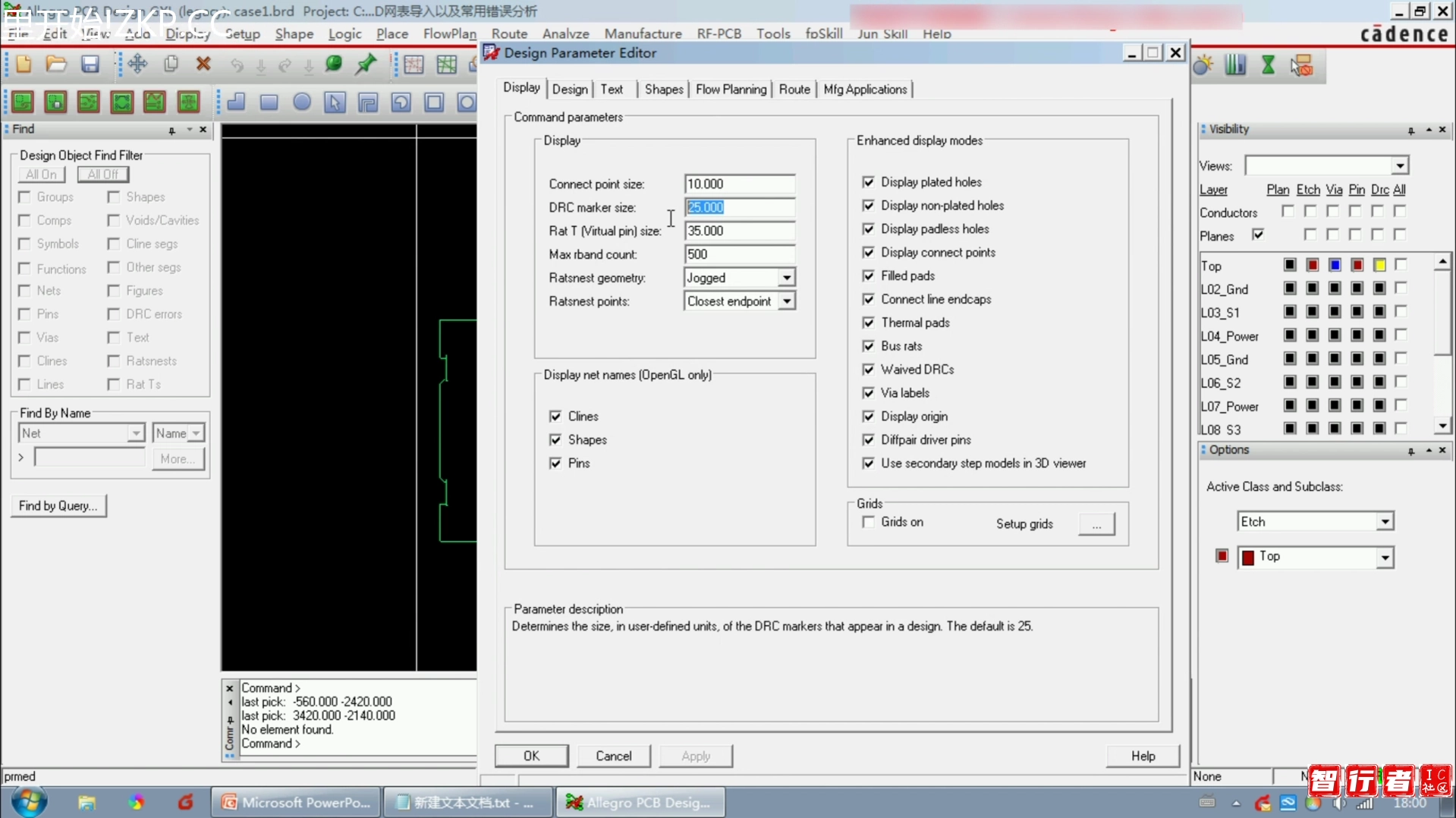

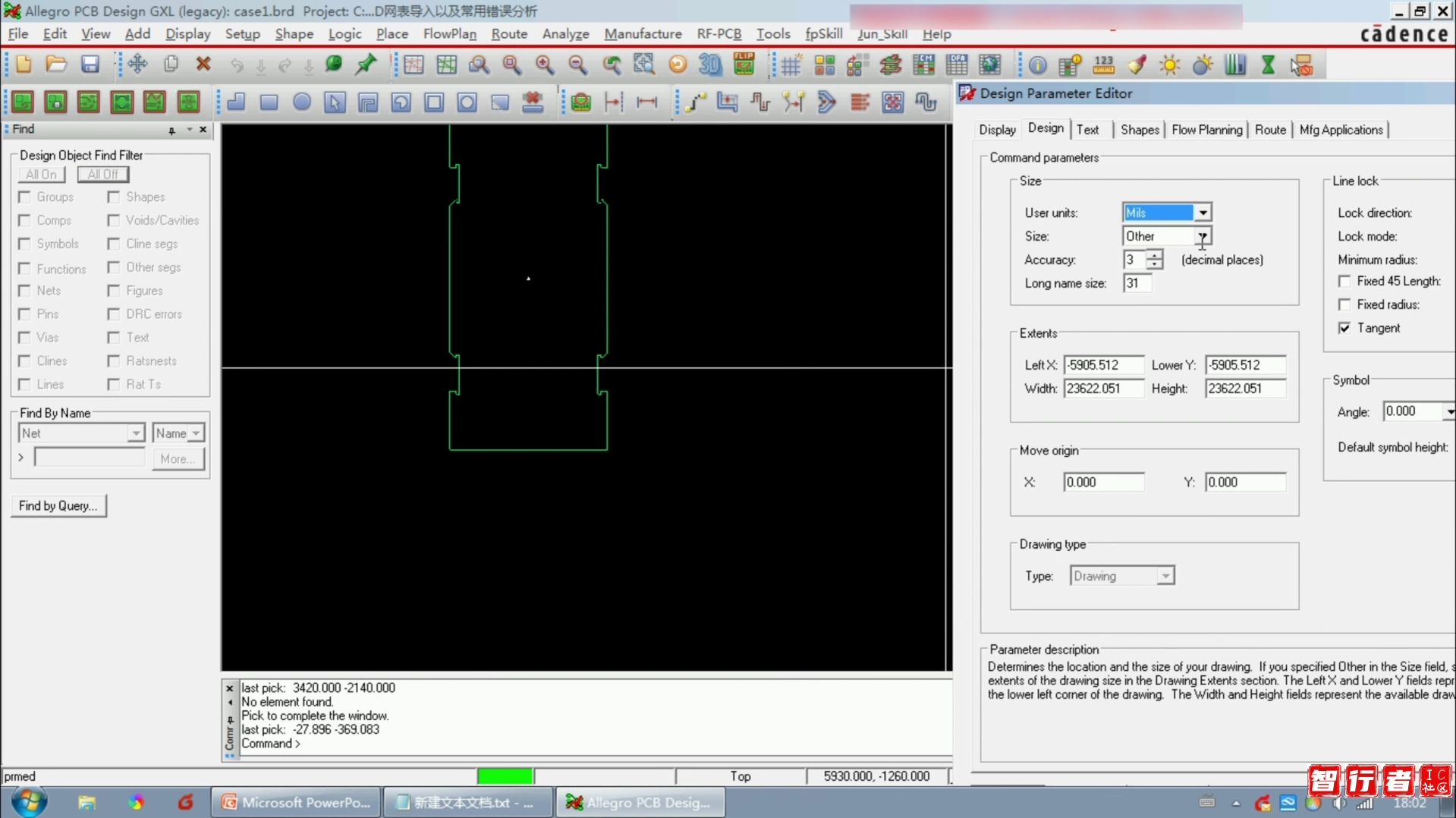

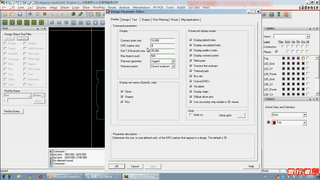

1. 单位设置：在“Setup” -> “Design Parameters”中，将单位设置为“Millimeter”或“Mil”，根据公司要求或个人习惯。一般国内常用毫米，但有些元件封装是英制的，所以建议用Mil，因为很多封装资料都是英制单位。
2. 格点设置：在“Setup” -> “Grids”里，设置格点大小，比如0.1mm或5mil。格点太小鼠标移动慢，太大又对不齐，建议根据线宽和间距来定，比如0.1mm。
3. 布线线宽：在“Setup” -> “Constraints” -> “Physical”中，设置默认线宽、最小线宽和最大线宽。例如默认线宽设为0.2mm，最小线宽设为0.15mm，最大线宽设为2mm，这样在布线时可以直接切换。
4. 过孔设置：在“Setup” -> “Constraints” -> “Physical” -> “Vias”中，添加常用的过孔，比如12/24mil（钻孔/焊盘），并设置好默认过孔。
5. 间距规则：在“Setup” -> “Constraints” -> “Spacing”中，设置线与线、线与焊盘、焊盘与焊盘之间的最小间距，一般设为0.15mm或6mil。
6. 快捷键设置：在“File” -> “User Preferences” -> “UI” -> “Aliases”中，可以自定义快捷键。比如把“Add Connect”设为F2，把“Done”设为F3，这样布线时手指不用离开键盘，效率提升不少。
三、保存模板
设置好这些参数后，建议保存为模板。在“File” -> “Export” -> “User Preferences”中，把当前设置导出为文件，下次新项目直接导入，就不用重复设置了。
另外，也可以把常用的PCB设计规则保存为.dra文件，作为标准模板。
四、常见问题
有些朋友在初始化时可能会遇到路径设置错误导致库加载失败，这时检查一下路径是否包含中文或空格，尽量用英文路径。还有，如果格点设置不对，布线时总是对不齐，可以尝试关闭格点吸附（用F6切换）。
总之，花点时间把Allegro的初始化和参数设置做好，后面画板会顺畅很多。希望这篇教程能帮到你，如果有其他问题，欢迎留言交流。
