在PCB设计中，规则管理器是确保设计符合电气和制造要求的关键工具。Allegro的规则管理器（Constraint Manager）允许工程师定义和管理各种设计规则，如间距、线宽、过孔等。本文将以添加基本规则为例，详细讲解如何使用Allegro规则管理器。
一、打开规则管理器
在Allegro PCB Editor中，可以通过以下方式打开规则管理器：
- 菜单栏选择 Setup > Constraints > Constraint Manager。
- 或使用快捷键 Ctrl+Shift+C。

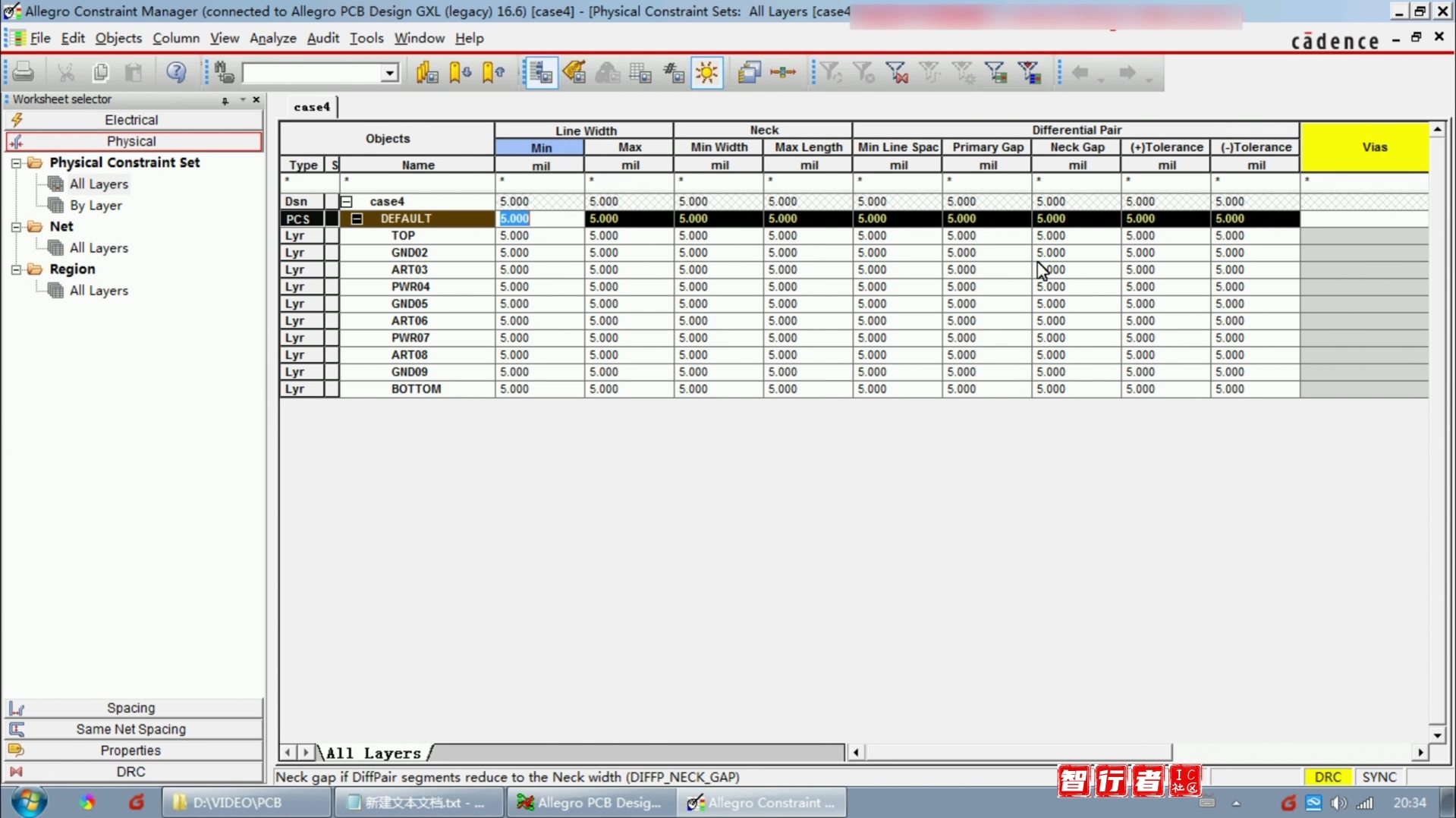

打开后，界面会显示规则管理器的各个选项卡，如Physical、Spacing、Same Net等。
二、添加基本规则
以添加间距规则为例，步骤如下：

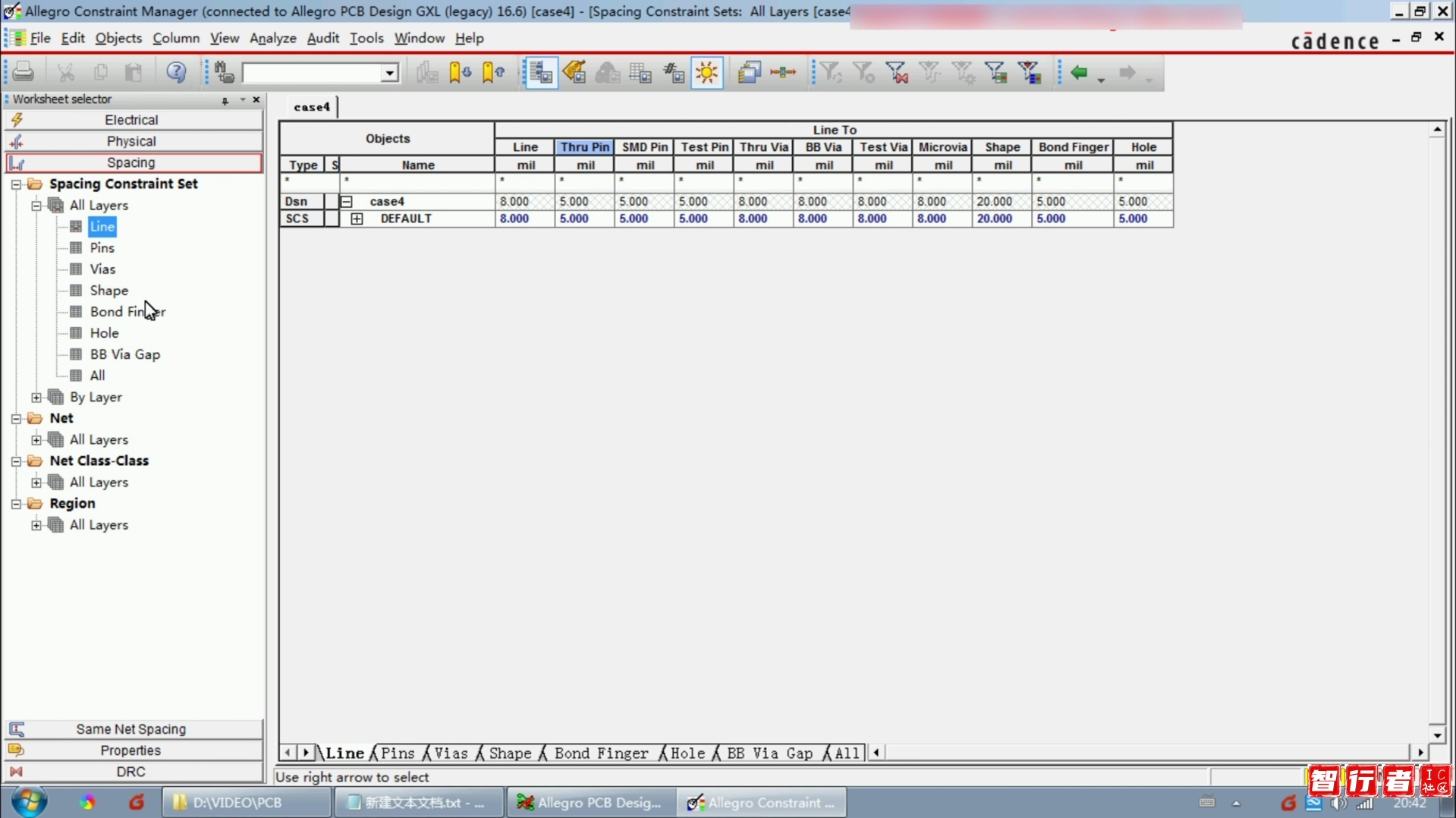

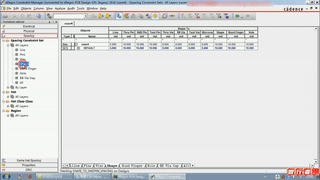

- 在规则管理器中，选择 Spacing 选项卡。
- 在左侧的约束集中，选择需要添加规则的网络或网络类，例如“ALL”表示所有网络。
- 在右侧的表格中，找到需要修改的间距类型，如“Line to Line”。
- 双击该单元格，输入新的间距值，例如“8mil”。
- 按回车确认，规则即被添加。

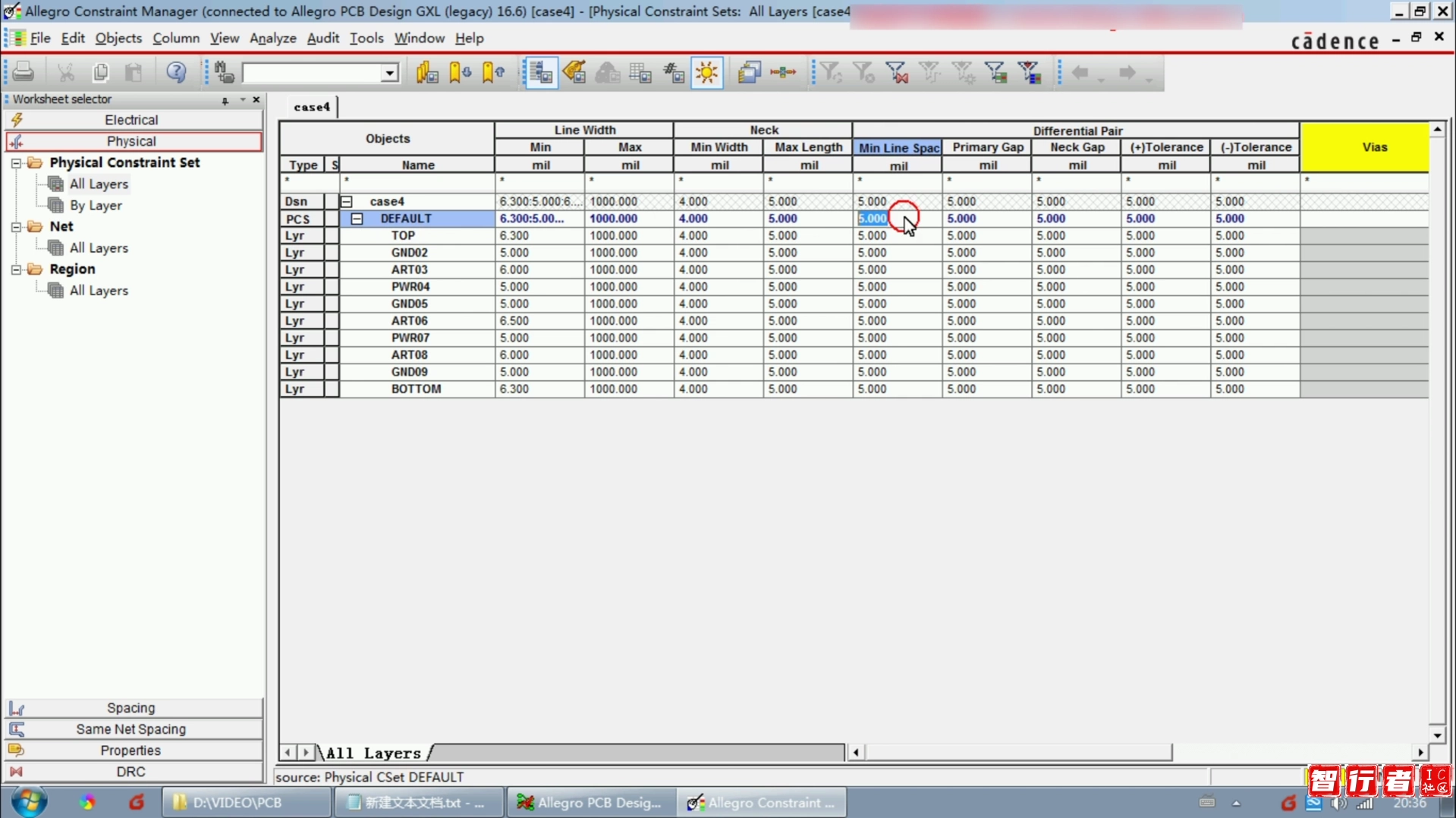

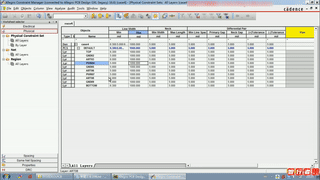

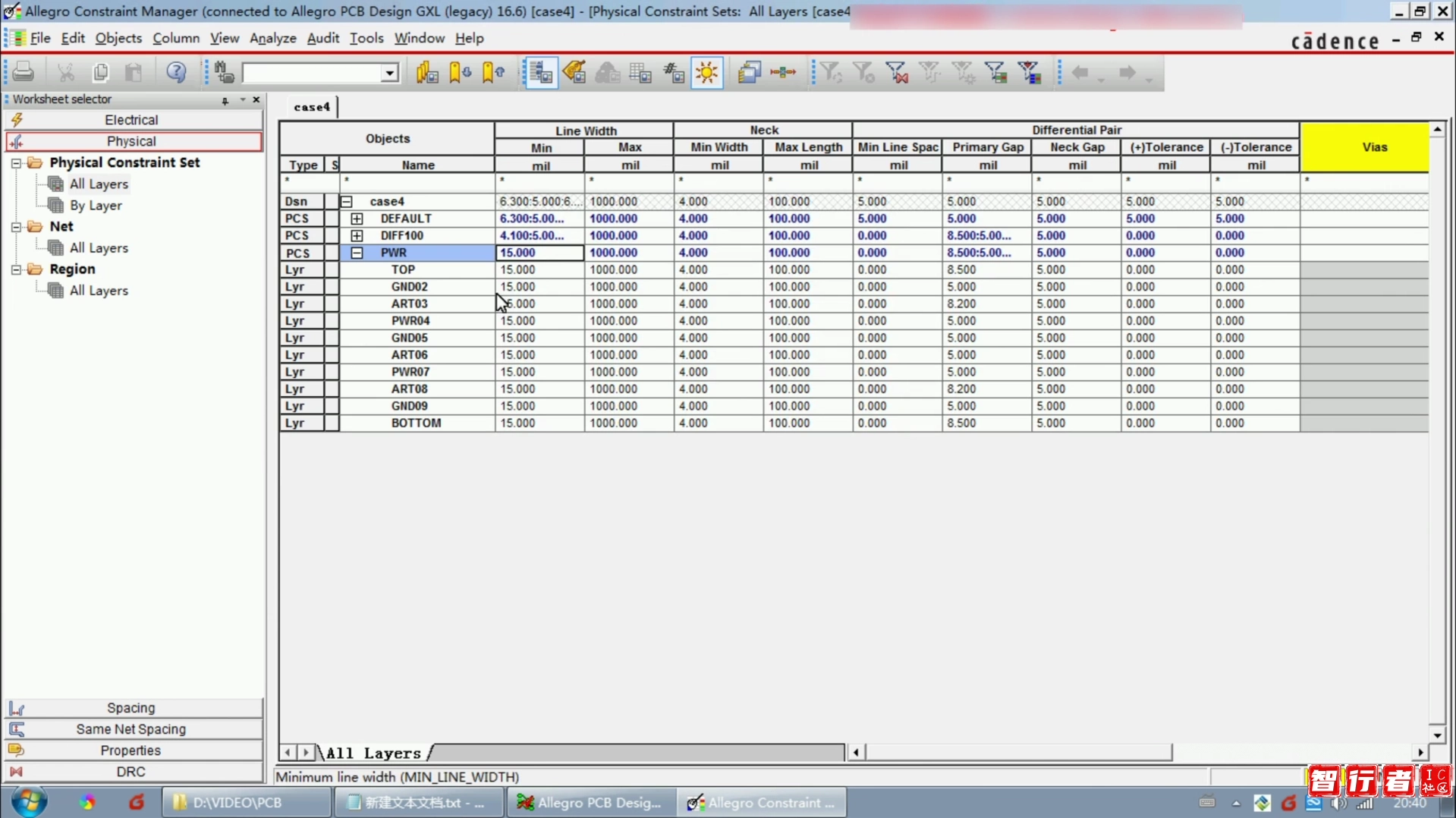

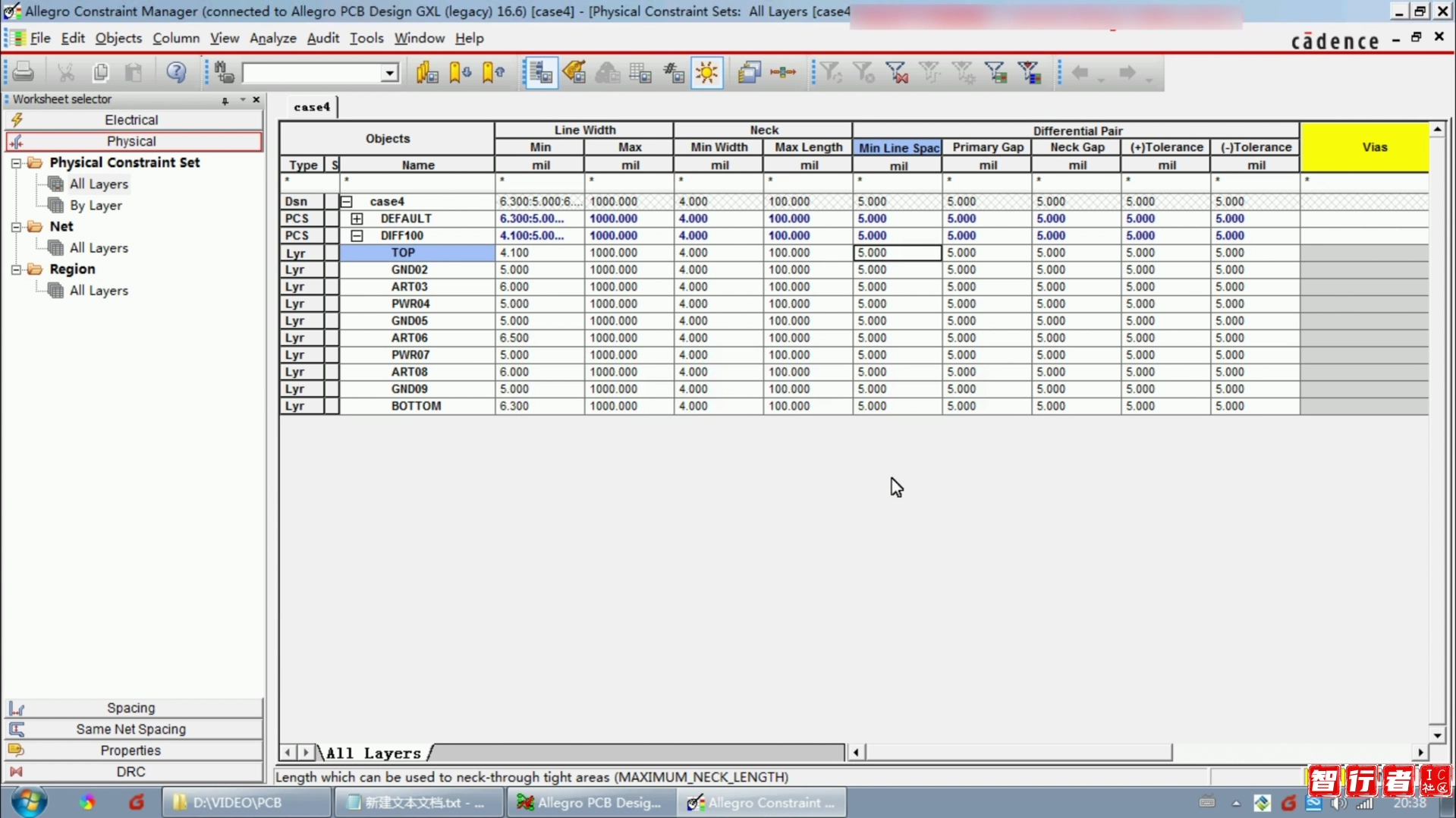

同样，可以添加线宽规则：在 Physical 选项卡中，选择网络或网络类，修改“Min Line Width”等参数。
三、验证规则
添加规则后，建议运行DRC检查以确保规则生效。在Allegro中，选择 Display > DRC，或按快捷键 Ctrl+D，系统会检查设计并报告违反规则的地方。
四、保存规则
规则可以保存为文件，以便在其他设计中复用。在规则管理器中，选择 File > Save，将规则保存为.dcf文件。下次设计时，通过 File > Load 加载即可。
五、注意事项
- 规则设置应结合实际生产工艺，避免过严或过松。
- 对于高速信号，可能需要设置差分对规则或阻抗规则。
- 规则管理器中的优先级设置会影响规则的应用，需谨慎调整。
通过以上步骤，您可以轻松地在Allegro规则管理器中添加基本规则。掌握这一技能，有助于提高设计效率，减少后期修改。
