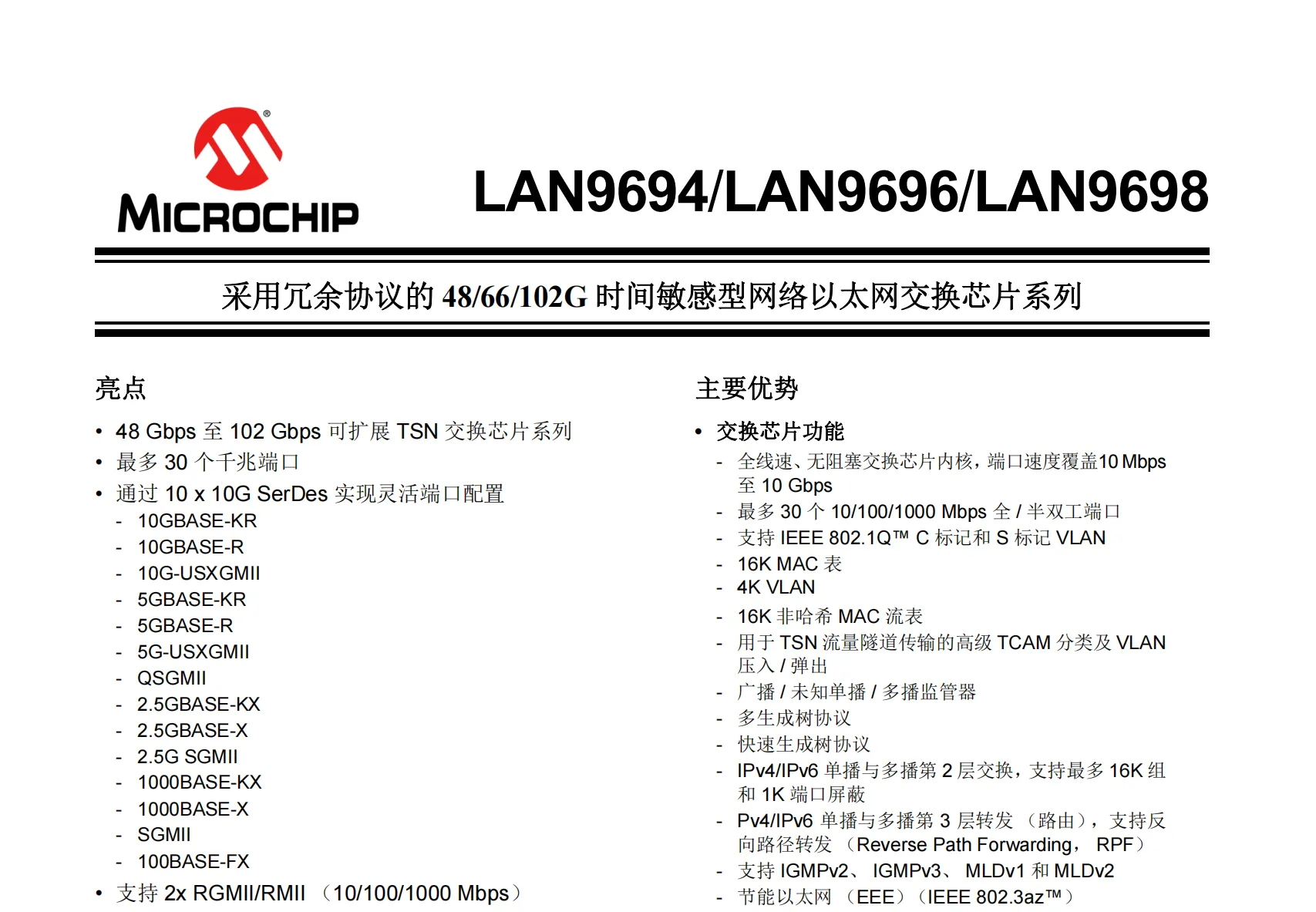

Microchip LAN969x系列以太网交换芯片产品总结
一、产品整体定位
LAN969x 包含LAN9694/LAN9696/LAN9698三款可扩展时间敏感型工业以太网交换芯片，交换带宽覆盖 48G/66G/102Gbps，单芯片最多支持 30 个以太网端口，面向工业自动化、交通、电网变电站、TSN 确定性网络、环形冗余拓扑等高性能、高可靠、硬实时场景。全系列采用 17×17mm 356 引脚 FCBGA 封装，分商业级（0℃\+105℃结温）**与**工业级（-40℃\+110℃结温，TSN/RED 型号专属）。
二、系列型号功能差异
同系列分标准版、TSN 版、RED 三大子型号，核心区分能力如下：
- 标准版（LAN9694/6/8）：仅基础二层 / 三层交换、L3 路由、通用以太网功能，无 TSN、工业冗余协议；配套 SMBStaX 软件。
- TSN 版（LAN9694/6/8TSN）：完整 TSN 全套标准、IEEE1588/802.1AS 精准同步、MRP/DLR/MRPD 环网冗余、AVB 音视频；配套 IStaX 软件。
- RED 版（LAN9694/6/8RED）：包含 TSN 全部能力，额外支持 HSR、PRP 并行冗余协议，支持 QuadBox 双 HSR 互联；配套 IStaX+LMStaX 软件。
带宽梯度：LAN9694（48G）、LAN9696（66G）、LAN9698（102G），三款硬件引脚、封装完全兼容，仅 SerDes 总带宽上限不同，端口配置灵活复用。
三、核心硬件架构
1. 端口灵活扩展能力
搭载 10 路 10G SerDes，支持多速率接口复用：10G/5G/2.5G/1G/100M 光纤，兼容 USXGMII、SGMII、QSGMII、RGMII/RMII 等主流工业接口；标配 2 路独立 RGMII 千兆口，单芯片最大 30 个 1G 端口，可自由组合 10G 高速上联、多路千兆设备接入。
2. 内置 1GHz Arm Cortex-A53 主控子系统
- 带 TrustZone 安全隔离，L1 32KB I/D 缓存 + 256KB L2 缓存，片上 2MB ECC SRAM；
- 外部存储：最高 2GB DDR3/DDR4、eMMC/QSPI/8 线 SPI 启动；
- 外设集成：PCIe3.0、USB2.0 ULPI、双 CAN FD、多路 UART、MIIM PHY 管理、1588 同步 I/O；
- 安全底座：ROM 安全自举、硬件 SHA256/AES128/256/ECDSA 加密加速器、OTP 一次性密钥存储，支持固件加密、OTA 远程升级。
3. 交换内核基础能力
- 全线速无阻塞转发，12MB 共享报文缓存；
- 二层：16K MAC 地址表、4K VLAN、16K 流表、IGMP/MLD 组播、MSTP/RSTP、风暴抑制；
- 三层：IPv4/IPv6 单播 / 组播路由、RPF 反向路径校验、ECMP 等价路由；
- QoS：每端口 8 个优先级队列，TCAM 多层流分类、双速率流量监管、低延迟直通转发、IEEE802.1Qbb PFC 流量控制；
- ACL 安全引擎：VCAP 可编程数据包过滤，支持 2~4 层报文匹配、分层 VLAN / 路由 ACL、逐端口流量管控。
四、TSN 实时网络核心能力（TSN/RED 型号独有）
面向工业确定性通信，完整落地 IEEE TSN 标准：
- 流量调度：802.1Qbv 时间感知整形、802.1Qbu/3br 帧抢占、802.1Qav AVB 整形；
- 流管控：802.1Qci 逐流过滤监管，单芯片支持 1K 独立 TSN 流；
- 高可靠冗余：802.1CB FRER 帧复制消除，硬件实现报文冗余备份；
- 高精度时钟同步：硬件 IEEE1588v2、802.1AS，亚纳秒级时间戳，支持 1PPS 同步输出、多域时钟、同步以太网，大幅减轻 CPU 协议处理负载。
五、工业冗余协议硬件加速（TSN/RED 区分）
- 全系列通用：G.8031 ELPS 线性保护、G.8032 ERPS 环网保护；
- TSN/RED 共有：MRP、DLR、MRPD 设备环网；
- RED 专属：IEC62439-3 HSR 无缝冗余、PRP 并行冗余，满足高可靠零丢包工业控制场景。
六、功能安全与可靠性设计
- 硬件检测：ECC 内存校验、故障注入存储器自检、过温故障检测、时钟监视器；
- 安全机制：安全 JTAG 调试、802.1X 端口 / MAC 身份认证、硬件加密引导、固件防篡改；
- 宽温工业规格：TSN/RED 型号支持 – 40℃低温启动，适配工厂、车载、户外电网恶劣环境。
七、典型应用场景
- 工业过程自动化：工厂 TSN 实时总线、多设备环网控制、EtherCAT 网关；
- 交通运输：车载、轨道交通车载网络；
- 电力电网：变电站自动化、储能并网、高压配电通信；
- 特种基础设施：确定性实时环网、高可靠冗余通信系统。
八、封装与订购信息
- 封装规格：356 引脚 FCBGA（17×17mm，厚度 1.68mm），焊盘间距 0.8mm，带散热盖；
- 命名规则：LAN969X [功能后缀]-V/3KW
- X=4/6/8 代表带宽等级；后缀空白 / TSN/RED 区分功能；
- V 代表温度等级，3KW 为封装代号；
- 配套软件：标准版 SMBStaX，TSN 版 IStaX，RED 版 IStaX+LMStaX，完整配套工业协议栈。
九、核心产品优势总结
- 带宽可扩展：48/66/102G 三档带宽硬件兼容，同封装快速切换方案；
- 端口高度灵活：10G/5G/2.5G/1G 多速率 SerDes 复用，最多 30 个千兆口，适配不同组网规模；
- 软硬一体工业实时：内置 A53 硬核 + 完整 TSN 硬件加速，无需外挂 CPU 即可实现确定性通信；
- 全链路冗余覆盖：同时支持标准环网、TSN FRER、HSR/PRP 零切换冗余，适配不同可靠性等级需求；
- 高安全 + 宽温：硬件加密、安全启动、工业宽温，满足电网、轨道交通等功能安全关键设备；
- 一体化集成：交换、CPU、存储、安全加速器、同步时钟全部单芯片集成，简化硬件设计、降低 BOM 成本。
