大家好，今天智行者IC社区带来easyeda-agent 一个分享。
之前一直用大模型写代码，这次换个方向——让 AI Agent 画一块板子。
目标：一块 ESP32-S3 WIFI 开发板。

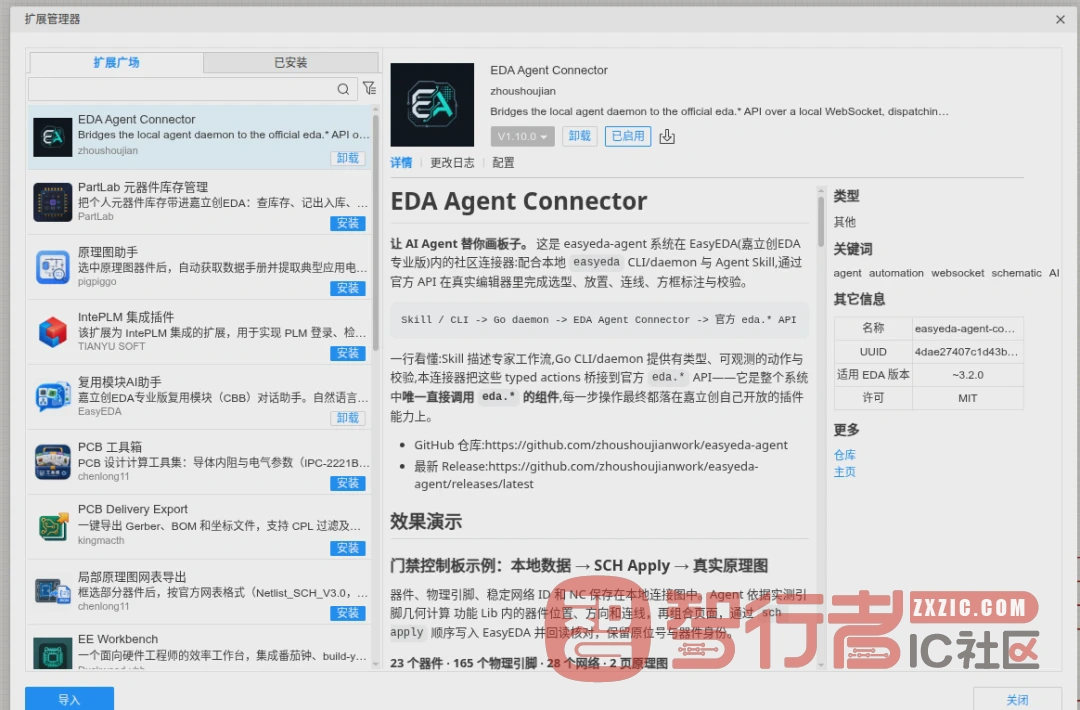

工具链是用 easyeda-agent 操作嘉立创 EDA 专业版：使用 typed CLI（不用鼠标点击），环境是 Linux + EasyEDA Pro 4.1.71 + connector 1.10.0。
相关链接：
easyeda-agent：https://github.com/zhoushoujianwork/easyeda-agent
EDA 专业版: https://lceda.cn/TL;DR：
原理图完成：4 页、31 个器件、20 条网，核对通过，图签和功能分区框补齐。PCB 没做完：31 个器件落位成功、4 层叠层 + 电源/地铺铜 + 缝合过孔都正常，但还有 7 个线路没连通，平台原生 DRC 也失败。
下面是完整过程
一、给提示词，自己选型
请使用 easyeda-agent，在项目 ceshi 中完成一块 ESP32-S3-WROOM-1 最小系统板: 5V 端子输入，降压到3V3，CH340 USB 下载，BOOT/RESET 按键，一颗GPIO控制的LED, 四角M3固定孔。做4层板，GND内电层，模组天线区域所有层keepout。请自行选型并核对数据手册，从原理图、布局、布线、铺铜、丝印一直做到 DRC 保存完成。
AI 画板容易出问题的地方不是连线，而是选错器件。所以我先让它把关键器件的原厂手册核了一遍。
核对结果：
| 器件 | 手册依据 | 结论 |
|---|---|---|
| CH340C | ESP32-S3 SoC 手册 v2.2 §5.4：VIH max = VDD+0.3V；CH340 手册 3.3V 模式 V3 接 VCC | CH340 必须 3V3 供电，5V 供电时它的 TXD 会超 MCU 的绝对最大值 |
| SY8089A1 | Datasheet：VOUT = 0.6×(1+RH/RL) | 45.3k/10k → 3.32V，和块里给的 3.3V 一致；另补一颗 Cff=22pF |
| ESP32-S3-WROOM-1 | 模组手册 v1.8 / Espressif 硬件设计指南 | 天线区 18×6mm 起，模组天线端要贴板边、下方全层无铜 |
| 2.2µH 电感 | block 默认那颗 NLCV32T（C250183）只有 770mA / 130mΩ | 与 SY8089 的 2A 开关电流冲突，换成一体成型 FXL0420（C167206，4.5A / 58mΩ） |
| USBLC6-2SC6 | 手册脚义：1/6=I/O1、3/4=I/O2、2=GND、5=VBUS | D−/D+ 走 1/6、3/4 两个通道，连接器侧先过保护器 |
还做了两件事：
- 把标准器件库复制成本工程副本（逐件用 LCSC 号在本机库核对 deviceUuid）
- 写一份 S0 设计方案书（功能分区、信号流向、叠层、射频禁布），后面所有布局判据都以它为准：
easyeda spec validate --strict ceshi/.easyeda/s0-ceshi.json
# ✅ ceshi/.easyeda/s0-ceshi.json — 无问题二、原理图：主要的问题是布局

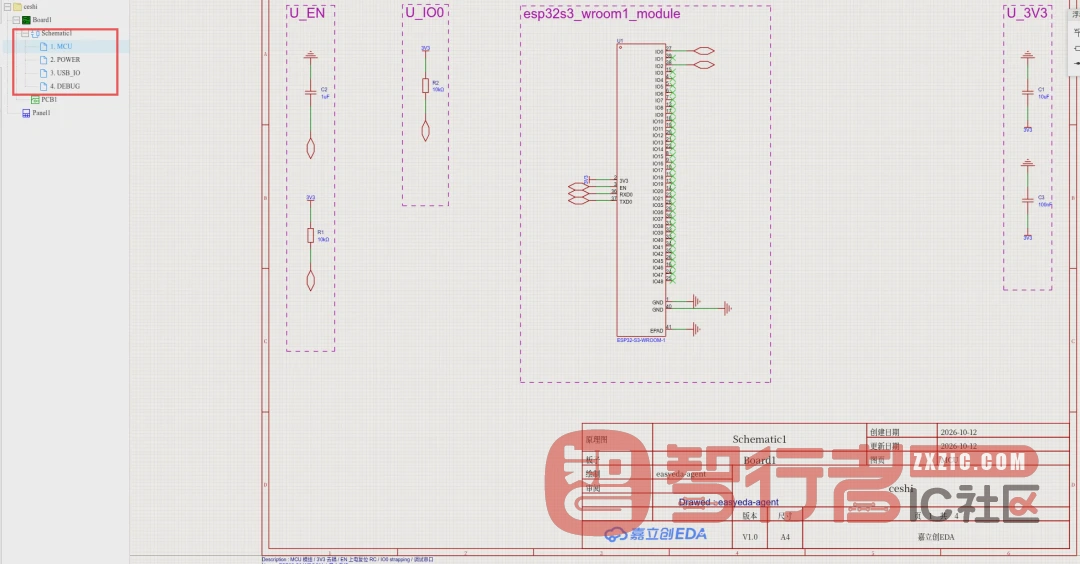

原计划一页 A4 画完，实测不行，放不下。于是拆成 4 页：
- POWER：5V 螺钉端子 + USB VBUS 经 SS14 肖特基 OR 并入 5V 轨 → SY8089 buck → 3V3/2A

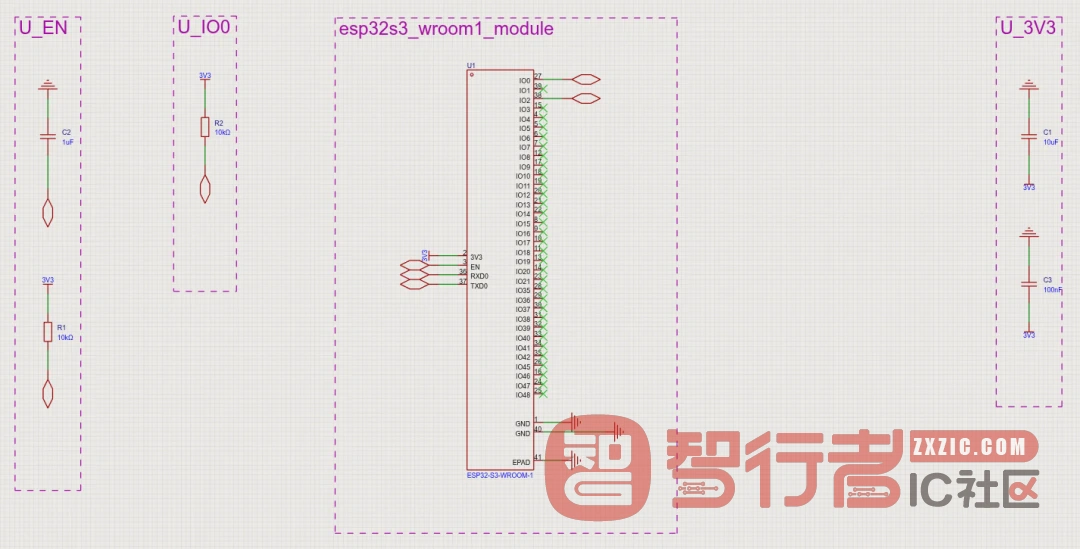

- MCU：模组最小系统（3V3 去耦、EN 上电复位 RC、IO0 strapping）

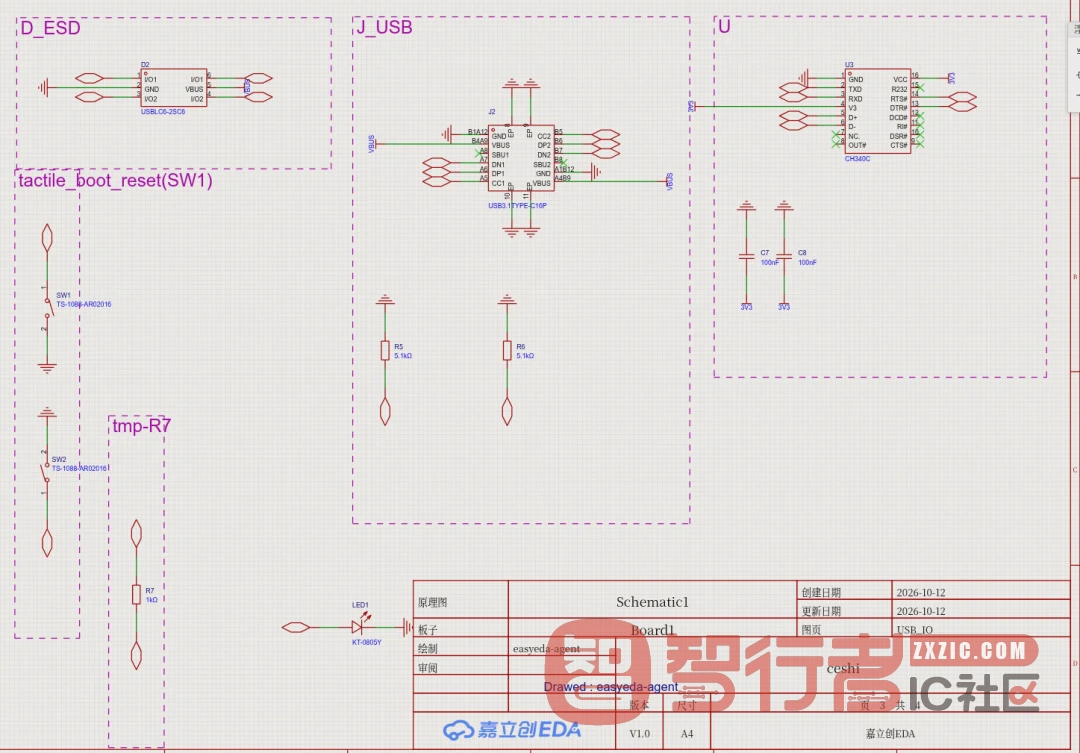

- USB_IO：CH340C（3.3V 供电）+ USB-C + ESD + CC 下拉 + BOOT/RESET + GPIO2 LED

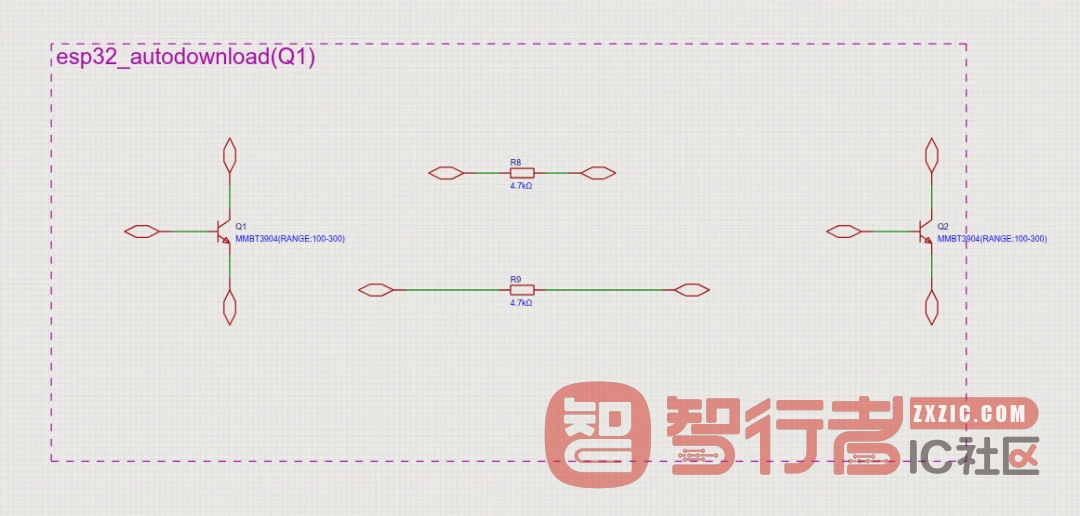

- DEBUG：DTR/RTS 交叉耦合一键下载
遇到的问题：
1：关系式布局在 A4 上直接失败。 block-apply 把模组的锚点放在纸面中部时，模组符号顶端直接顶出图纸，报 unresolved roles R_EN 并自动回滚。往下挪 200 mil 问题解决。
2：marker 挤成一团。 模组/降压块没有手写布局模板时会退回等距网格，结果每个器件的网络标签互相压边，clusters --strict 报重叠。先用 group tidy 让无源件竖放、标签水平化，再用 destagger 批量消 marker 重叠最后平移几处组件。
3：LED 符号的 +/− 朝向和块模板相反。 block.led_indicator_gpio 的模板是”信号流左入右出：CTRL→R→LED(+)→(−)→GND”，但库里的 0805 LED 符号 + 在右、− 在左，于是 R→LED 那根线直接从器件本体里穿过去，报 wire-through-body。最后是删掉重放、把 LED 镜像放置，完成。
4：CH340 从 5V 供电改成 3V3。 把 U.VCC、U.V3、两颗 100nF 全部从 VBUS 网断掉改接 3V3：
easyeda sch autoconnect --pin U3:VCC --kind power --net 3V3 --replace
easyeda sch autoconnect --pin U3:V3 --kind power --net 3V3 --replace（--replace 会先删掉旧的桩线+网络旗再重连，所以不会出现”一根脚挂两个网”。）
最后自检结果：
easyeda sch bridge-check --project ceshi # 0 桥接 / 0 孤桩
easyeda sch clusters --strict --doc <页> # 每页 0 重叠 / 0 出图
easyeda sch check --project ceshi --doc <页> # 仅剩未用 GPIO 的 floating 提示连线，四页图签（图名/绘制/说明）和功能分区框都OK。
小结：原理图可用，但是布局没有人工布的合理，AI最后摆不开就新建页面（不太合理）。
三、PCB：分层，原件布局及布线
1）分层和布局正常
先设叠层：pcb stackup set --layers 4，得到 Top / Bottom / Inner1 / Inner2。
板框 58×30mm 圆角矩形，四角走 pcb mount-holes 做 M3 过孔（Ø3.2mm，孔心距边 5mm），模组天线端用全层禁布区。
布局按”先主要后次要”：模组天线端贴板顶边并锁定、端子贴左边、USB-C 贴下边后按模块手工把 26 颗小件摆到各自 IC 的电源/信号脚旁边，看起来还比较合理。
然后自动布线 + 电源：
easyeda pcb route-short --corner 45 # 75 段信号线 + 22 个过孔
easyeda pcb power-planes # GND 进内层、3V3 走内层电源面，并给每个电源脚打缝合过孔
easyeda pcb pour-rebuild
到这里，板子看起来像一块板子了：31 个器件、20 条网、电源/地铺铜、缝合过孔、45° 倒角走线。
之前就开始不停的重试，最后也没成功。
2）布线一直失败
收尾时原生 DRC 的 Connection 项里还剩这些焊盘没连通：
- MCU_RX / MCU_TX：U1（模组）↔ U3（CH340）共 4 个焊盘
- USB D− 网 3 个焊盘：J2 座上的两个 D− 脚 + CH340 的 D− 脚
分析原因：布局之后，连了一些线，应该是没有从头规划，导致这几个线一直也无法画成功，AI是删除了画，画了又删除，最后弹出对话框，总结了目前的状态，把问题留给了我。
3）最后的状态
| 项目 | 结果 |
|---|---|
DFM 审计 pcb check |
ERROR=0（0 悬空/0 压焊盘/0 短路/0 丝印错位），55 条 WARN（锐角 5、自由角度 8、并行耦合若干） |

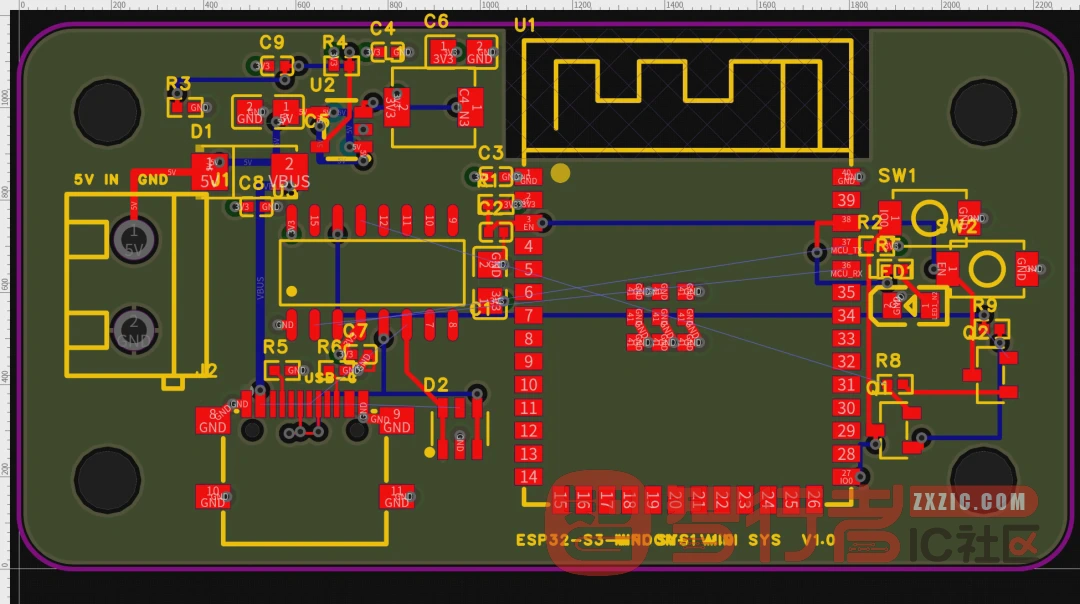

| 原生 DRC 连接项 | 7 个焊盘未连（配图：PCB 顶视图。四角是 M3 铣孔，右侧黑色区域是模组天线全层禁布，黄色是走线/GND）（MCU_RX/TX 各 2、USB D− 网 3） |
| 原生 DRC 净距项 | 17 条（全部低于平台 0.6mm 预设、高于本板 0.152mm 规则） |
| 唯一”0 距离”接触 | 模组与它自己的天线禁布区重合——这是天线禁布的固有结果，不是错线 |
| 负面清单 | 内电层未翻成 PLANE；5V/VBUS 只能走 20mil 粗线而不是内层/铺铜；未加基准点 |
五、总结：
好的点：
- 数据手册核对：会自己去查原厂 PDF，把 VIH、VOUT 公式、脚义、饱和电流这些硬指标抠出来，并且用它改设计（CH340 改 3V3、电感换型、Cff 补 22pF）。
- 块复用 + 自检闭环：元件自动分配号、连内网、端口，之后自带 netlist / bridge-check / clusters / layout-lint 一串检查，失败会回滚重试。
不行的点：
- 布线是硬伤： 没有整体的规划，布线无法完成。
- 平台 DRC 规则失控：自定义规则写不进去，DRC 就只能一直挂着十几条”看起来红但工艺上没问题”的项。
也看到其它同学用 GPT6 去画电路图，效果还不错。感觉可能是Deepseek 4.1 Flash的能力有限，下次用一个能力强一些的模型再试试。

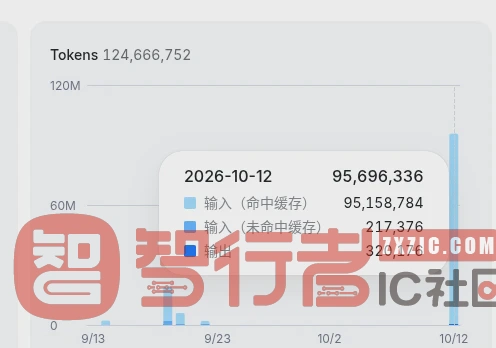

PS： Deepseek真便宜，用了1个多小时，还花3块多钱，主要原因是都命中缓存了，真厉害。
